Instrukcja obsługi nagrzewnic olejowych Mr. Heater serii MH (MH140CKT, MH185CKT, MH220CKT)

Kompletna instrukcja obsługi, konserwacji i bezpieczeństwa dla nagrzewnic olejowych Mr. Heater modeli MH140CKT, MH185CKT oraz MH220CKT.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu i przeznaczenie

Nagrzewnice olejowe serii MH (MH140CKT, MH185CKT, MH220CKT) to urządzenia typu direct-fired, przeznaczone do tymczasowego ogrzewania budynków w trakcie budowy, remontów lub napraw. Urządzenia te wykorzystują wymuszony obieg powietrza i są zasilane naftą lub olejem opałowym. Ze względu na swoją konstrukcję, produkty spalania trafiają bezpośrednio do ogrzewanego pomieszczenia, dlatego kluczowe jest zapewnienie odpowiedniej wentylacji.

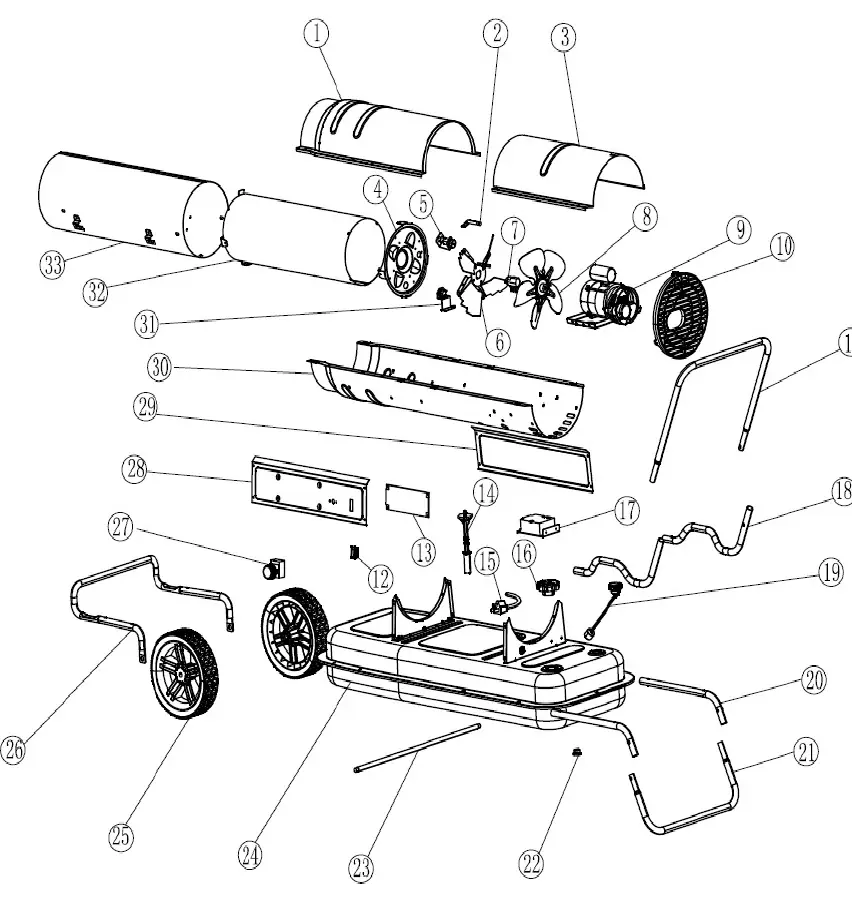

Schemat budowy nagrzewnicy
Schemat budowy nagrzewnicy

Bezpieczeństwo użytkowania

Uwaga: Urządzenie nie jest przeznaczone do użytku domowego ani w pojazdach rekreacyjnych. Niewłaściwe użytkowanie może prowadzić do pożaru, wybuchu, zatrucia tlenkiem węgla lub porażenia prądem. Nigdy nie pozostawiaj pracującej nagrzewnicy bez nadzoru. Zabrania się używania benzyny, nafty, rozpuszczalników lub innych wysoce łatwopalnych paliw. Urządzenie musi być ustawione na stabilnej, równej powierzchni, z dala od materiałów łatwopalnych.

Uruchomienie i obsługa

Przed pierwszym użyciem należy sprawdzić urządzenie pod kątem uszkodzeń transportowych. Po montażu kół i uchwytów, napełnij zbiornik czystą naftą. W bardzo niskich temperaturach zaleca się dodanie środka przeciw zamarzaniu. Uruchomienie odbywa się poprzez podłączenie do uziemionego gniazdka 115V, ustawienie termostatu na maksimum i przełączenie włącznika w pozycję ON. W przypadku problemów z rozruchem, urządzenie posiada wbudowany układ przerywający – należy wyłączyć nagrzewnicę, odczekać 5 minut i spróbować ponownie.

Konserwacja i serwis

Regularna konserwacja jest niezbędna dla wydajnej pracy. Harmonogram obejmuje codzienne sprawdzanie pod kątem luźnych części, czyszczenie filtrów powietrza i paliwa co 500 godzin pracy oraz okresowe czyszczenie dyszy i zbiornika paliwa. W przypadku nierównej pracy płomienia, konieczna może być regulacja ciśnienia pompy za pomocą śruby regulacyjnej znajdującej się z tyłu urządzenia, obserwując wskazania manometru. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany serwis.

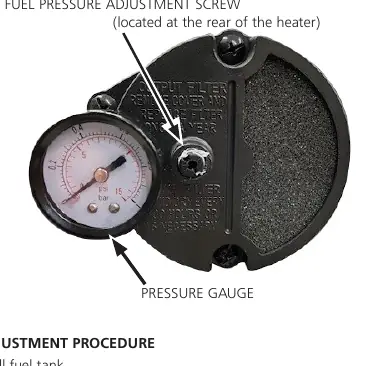

Regulacja ciśnienia pompy
Regulacja ciśnienia pompy

Utylizacja i przechowywanie

Po zakończeniu sezonu grzewczego należy opróżnić i wypłukać zbiornik paliwa. Zaleca się przechowywanie urządzenia w suchym miejscu, wolnym od pyłu i oparów. W przypadku długotrwałego przechowywania, zbiornik powinien być całkowicie napełniony paliwem, aby zminimalizować kondensację wilgoci wewnątrz.

Informacje o producencie

Mr. Heater

Profil marki

Praktyczna pomoc

Typowe problemy

Nagrzewnica nie ma silnego, stałego płomienia, dymi lub nie rozgrzewa się do czerwoności.

Zbyt niskie ciśnienie pompy. Obróć śrubę regulacyjną zgodnie z ruchem wskazówek zegara.

Płomień wykracza poza koniec nagrzewnicy.

Zbyt wysokie ciśnienie pompy. Obróć śrubę regulacyjną przeciwnie do ruchu wskazówek zegara.

Nagrzewnica wyłącza się po pewnym czasie pracy.

Zadziałał wyłącznik termiczny. Pozwól urządzeniu ostygnąć, wyłącz je, odczekaj 5 minut i spróbuj ponownie.

Przed użyciem

  • Sprawdź urządzenie pod kątem uszkodzeń transportowych.
  • Upewnij się, że używasz odpowiedniego paliwa (nafta 1-K).
  • Zapewnij odpowiednią wentylację pomieszczenia (otwory przy podłodze i suficie).
  • Ustaw nagrzewnicę na stabilnej, równej powierzchni.
  • Zachowaj bezpieczne odległości od materiałów łatwopalnych (min. 2,4 m od wylotu).
  • Podłącz urządzenie do uziemionego gniazdka 115V.
  • Sprawdź, czy włącznik jest w pozycji OFF przed podłączeniem do prądu.

Parametry w praktyce

Fuel Tank Capacity
Pojemność zbiornika paliwa w galonach i litrach.
Max. Outlet Temperature
Maksymalna temperatura powietrza wylotowego.

Ilustracje i schematy

  • Schemat przedstawia budowę wewnętrzną nagrzewnicy, w tym komorę spalania, wentylator, silnik pompy oraz układ sterowania.
  • Wskazuje lokalizację kluczowych komponentów, takich jak elektroda zapłonowa, fotokomórka i dysza paliwowa.

Zgodność modelu

  • Certyfikowane przez CSA wyłącznie do użytku z naftą 1-K.
  • Testowane fabrycznie z olejem napędowym nr 1 i 2, olejem opałowym nr 1 i 2, paliwem lotniczym JP8 oraz mieszankami biodiesla B2, B5, B10 i B20.
