mXion DGK 1-kanałowy moduł sprzężenia zwrotnego
Instrukcja obsługi modułu sprzężenia zwrotnego mXion DGK z wbudowanym czujnikiem kontaktronowym, przeznaczonego do systemów modelarstwa kolejowego.
Spis treści
Opis produktu
mXion DGK to uniwersalny, analogowy i cyfrowy moduł sprzężenia zwrotnego oraz detektor zajętości torów. Urządzenie zostało zaprojektowane z myślą o wykrywaniu pociągów w określonych sekcjach torowiska. Dzięki w pełni zalanej elektronice w kompaktowej obudowie, moduł jest idealnie przystosowany do montażu w torach typu LGB, zapewniając pełną odporność na warunki atmosferyczne.
Moduł wyposażony jest w pełnowartościowy dekoder oraz wbudowany kontaktron (reed switch), który może być wyzwalany zewnętrznym magnesem umieszczonym na taborze. Zintegrowany moduł radiowy umożliwia przesyłanie poleceń przełączania zwrotnic lub adresów sprzężenia zwrotnego do centrali sterującej. Dzięki zastosowaniu oddzielnego kanału radiowego, komunikacja jest stabilna i bezpieczna, co eliminuje potrzebę prowadzenia rozbudowanego okablowania.
Uruchomienie i instalacja
Instalacja modułu jest prosta i wymaga jedynie podłączenia dwóch przewodów do cyfrowego toru. Po podłączeniu, moduł należy zamocować w torowisku za pomocą śruby. Należy pamiętać, że po włączeniu zasilania moduł potrzebuje około 2 sekund na uruchomienie, zanim zacznie reagować na sygnały z magnesów. Podczas montażu należy upewnić się, że nie dochodzi do zwarć z metalowymi elementami konstrukcyjnymi.
Konfiguracja i obsługa
Moduł DGK oferuje zaawansowane możliwości konfiguracji poprzez CV (Configuration Variables) przy użyciu toru programowania lub technologii POM (Programming on Main). Użytkownik może wybierać między różnymi trybami pracy, takimi jak raportowanie zajętości toru czy wysyłanie poleceń przełączania. Wartości CV pozwalają na precyzyjne ustawienie adresów, czasów opóźnienia oraz parametrów komunikacji radiowej.
Bezpieczeństwo i konserwacja
Urządzenie jest zabezpieczone przed zwarciami i przeciążeniami, jednak niewłaściwe podłączenie przewodów może doprowadzić do trwałego uszkodzenia elektroniki. Należy chronić moduł przed długotrwałą wilgocią. W przypadku pracy w temperaturach poniżej 0°C, zaleca się przechowywanie urządzenia w ogrzewanym pomieszczeniu przed użyciem, aby uniknąć kondensacji pary wodnej wewnątrz obudowy.
Informacje o producencie
mXion Modellbahntechnik
Praktyczna pomoc
Typowe problemy
Moduł nie reaguje na magnesy zaraz po włączeniu.
Moduł potrzebuje około 2 sekund na start po podłączeniu zasilania.
Brak komunikacji radiowej.
Sprawdź w CV10, czy moduł radiowy startuje poprawnie i upewnij się, że kanał radiowy w module jest identyczny z ustawionym w centrali.
Przed użyciem
- Sprawdź, czy napięcie wyjściowe jest zgodne z wymaganiami odbiornika.
- Upewnij się, że moduł jest zainstalowany w miejscu chronionym przed wilgocią.
- Sprawdź poprawność połączenia dwóch przewodów z torem cyfrowym.
- Upewnij się, że śruby montażowe nie powodują zwarcia z metalowymi elementami.
- Sprawdź, czy posiadasz najnowszą wersję oprogramowania układowego (firmware).
Parametry w praktyce
- Napięcie zasilania
- 7-27V DC/DCC lub 5-18V AC.
- Zakres temperatur
- Praca urządzenia w zakresie od -20°C do 80°C.
Ilustracje i schematy

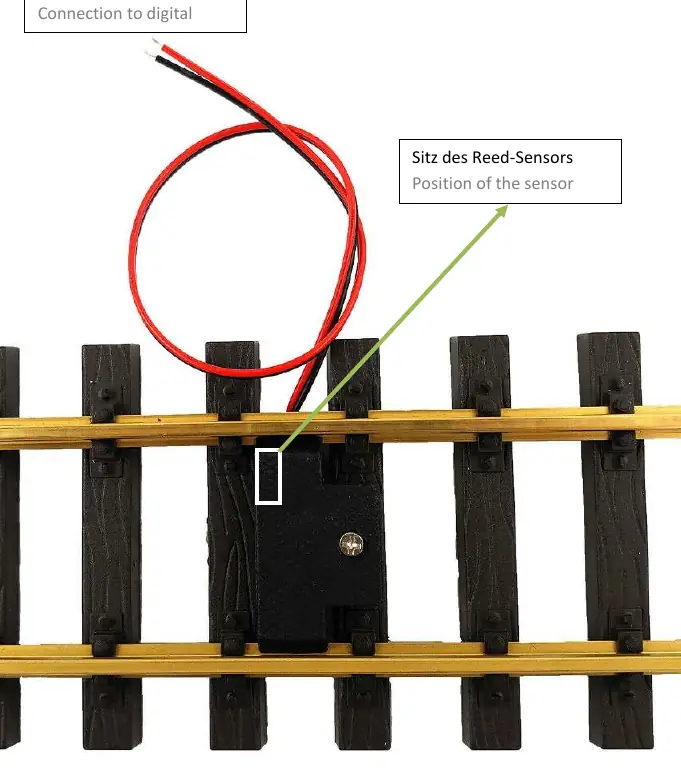

- Schemat połączeń wskazuje na podłączenie dwóch przewodów do toru cyfrowego.
- Rysunek pokazuje precyzyjne umiejscowienie czujnika kontaktronowego wewnątrz obudowy modułu.
Zgodność modelu
- Kompatybilny z systemami DC, AC oraz DCC.
- Zoptymalizowany pod kątem torów LGB.
- Współpracuje z centralami mXion MZSpro oraz 30Z.
