Niniejsza instrukcja dotyczy montażu ogrodzeń kompozytowych typu Modern Ranch Rail (wersje dwu- i trzy-deskowe). System opiera się na słupkach typu U-Post, które eliminują potrzebę stosowania różnych typów słupków narożnych czy końcowych. Kluczowym elementem stabilizującym jest górna linka (Top Cable), którą należy usunąć dopiero po całkowitym związaniu betonu.
Przygotowanie i narzędzia
Przed rozpoczęciem prac należy sprawdzić przebieg instalacji podziemnych. Wymagane narzędzia: taśma miernicza, świder do ziemi lub łopata, poziomica (do słupków), sznurek traserski, taczka, kołki oraz wkrętarka z bitem Torx T20.
Lokalizacja ogrodzenia
- Wyznacz linię ogrodzenia za pomocą sznurka.
- Zidentyfikuj miejsca na słupki narożne i końcowe.
- Słupki pośrednie należy rozmieścić w odstępach nie większych niż 69 cali (ok. 175 cm) mierząc od zewnętrznej krawędzi słupków.
- W przypadku montażu bramy należy użyć specjalnych słupków komercyjnych 5x5 z wkładem drewnianym 4x4.
Montaż słupków

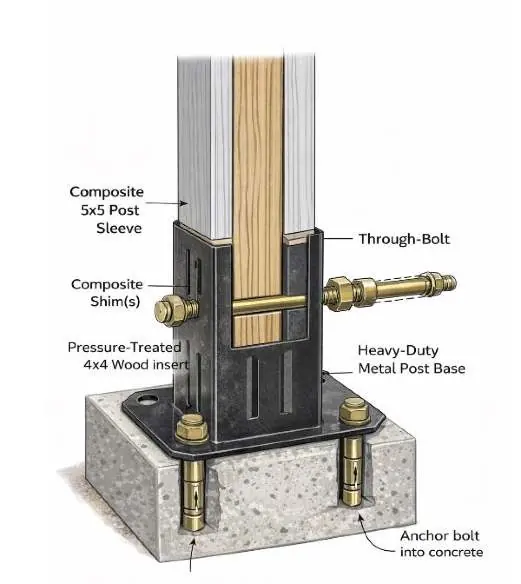

Słupki można osadzać w gruncie (zalecane) lub montować powierzchniowo przy użyciu metalowych wsporników. Przy osadzaniu w gruncie wykop otwory o średnicy 12 cali i głębokości 14 cali (dla wersji 2-deskowej) lub 16 cali (dla wersji 3-deskowej). W przypadku wielu paneli, słupki należy skręcić ze sobą przed osadzeniem w betonie.
Montaż desek i górnej linki
Deski montuje się wsuwając je w prowadnice słupków U-Post, wspierając na dystansach (X-Spacer). Po zamontowaniu wszystkich desek, w górną wnękę ostatniej deski wsuwa się górną linkę (Top Cable), która zapewnia sztywność konstrukcji. Na koniec na słupki nakłada się kapturki (Top Cap) i przykręca je wkrętami.
Konserwacja
Ogrodzenie nie wymaga malowania ani bejcowania. W celu utrzymania czystości wystarczy przemyć je wodą z mydłem.
Informacje o producencie
Natures Composites
Praktyczna pomoc
Typowe problemy
Zastosuj metodę schodkową (stepped), montując słupki na różnych wysokościach, aby dopasować się do nachylenia terenu.
Upewnij się, że używasz słupków komercyjnych 5x5 z wkładem drewnianym 4x4. Rozstaw słupki na 58 cali (zewnątrz do zewnątrz).
Deski można ciąć standardowymi narzędziami do drewna. Po skróceniu należy odpowiednio przyciąć górną linkę i zacisnąć nową tuleję aluminiową.
Przed użyciem
- Sprawdź przebieg instalacji podziemnych.
- Wyznacz linię ogrodzenia sznurkiem.
- Przygotuj wkrętarkę z bitem Torx T20.
- Upewnij się, że słupki są idealnie pionowe (użyj poziomicy).
- Przygotuj 1-2 worki betonu na każdy otwór słupka.
Parametry w praktyce
- Rozstaw słupków
- Maksymalnie 69 cali (175 cm) od zewnętrznej krawędzi do zewnętrznej krawędzi.
- Głębokość osadzenia
- 14 cali dla ogrodzenia 2-deskowego, 16 cali dla 3-deskowego.
Ilustracje i schematy
- Schemat montażu słupków w betonie pokazuje prawidłowe osadzenie i pionowanie.
- Rysunki montażu desek wskazują na użycie dystansów (X-Spacer) dla zachowania równych odstępów.
- Instrukcja montażu górnej linki pokazuje sposób jej wsuwania w ostatnią deskę i blokowania w słupkach.
Zgodność modelu
- Nie maluj ogrodzenia; jest ono fabrycznie wykończone.
- Montaż powierzchniowy (bez kopania) wymaga specjalnych wsporników i wkładów drewnianych 4x4.
- W przypadku bramy konieczne jest użycie słupków komercyjnych 5x5.
