Instrukcja obsługi lampy ściennej NEMO Tubes 2 Wall LED

Szybki przewodnik po instalacji i konserwacji lampy ściennej NEMO Tubes 2 Wall LED. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć zasilanie, dobrać ściemniacz i dbać o czystość urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Kroki montażu podstawy i mocowania do ściany. Strona 2 Podłączenie przewodów i weryfikacja płynności obrotu. Strona 2 Zakres ruchu lampy i ostrzeżenie dotyczące ściemniania. Strona 3 Umieszczenie złączy wewnątrz puszki i finalny montaż. Strona 3 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8

Najważniejsze informacje z instrukcji

Lampa ścienna NEMO Tubes 2 Wall LED wymaga instalacji przez wykwalifikowanego elektryka. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie. W przypadku korzystania ze ściemniacza, konieczne jest zainstalowanie dodatkowego wyłącznika w obwodzie, aby zapewnić możliwość całkowitego wyłączenia lampy (stan OFF).

Montaż i instalacja

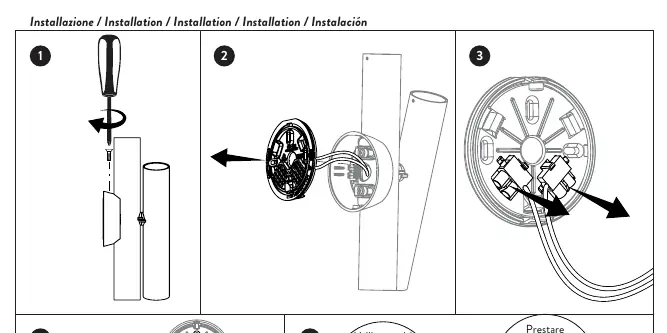

Kroki montażu podstawy i mocowania do ściany.
Kroki montażu podstawy i mocowania do ściany.

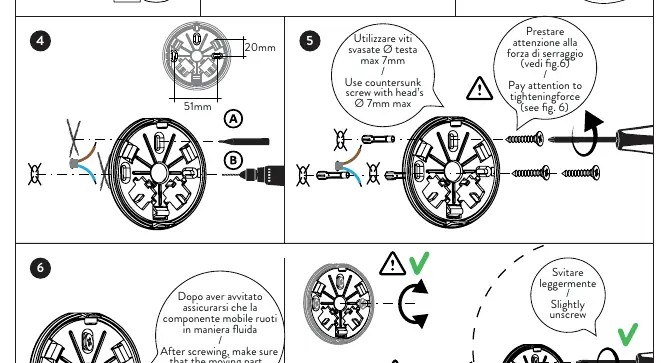

Podłączenie przewodów i weryfikacja płynności obrotu.
Podłączenie przewodów i weryfikacja płynności obrotu.

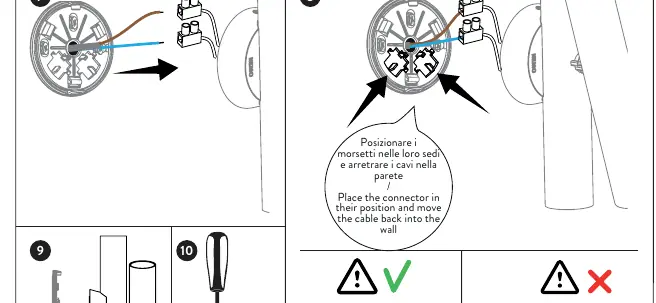

Umieszczenie złączy wewnątrz puszki i finalny montaż.
Umieszczenie złączy wewnątrz puszki i finalny montaż.
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
  1. Przygotuj miejsce montażu, upewniając się, że zasilanie jest odłączone.
  2. Zdemontuj element montażowy z podstawy lampy.
  3. Zamocuj podstawę do ściany, używając wkrętów z łbem wpuszczanym (maksymalna średnica łba 7 mm).
  4. Podłącz przewody zasilające do odpowiednich zacisków w podstawie.
  5. Umieść złącza wewnątrz puszki i wsuń przewody z powrotem w ścianę.
  6. Przykręć obudowę lampy do podstawy.
  7. Po przykręceniu upewnij się, że ruchoma część lampy obraca się płynnie. Jeśli stawia opór, lekko poluzuj śruby montażowe, zwracając uwagę na siłę dokręcania.

Obsługa i ściemnianie

Lampa jest kompatybilna ze ściemniaczami typu TRIAC. Listę kompatybilnych ściemniaczy można sprawdzić na stronie internetowej producenta www.nemolighting.com. Pamiętaj o konieczności zastosowania wyłącznika w obwodzie ściemniacza dla pełnego odcięcia zasilania.

Zakres ruchu lampy i ostrzeżenie dotyczące ściemniania.
Zakres ruchu lampy i ostrzeżenie dotyczące ściemniania.

Konserwacja i czyszczenie

Do czyszczenia lampy używaj wyłącznie miękkiej szmatki, w razie potrzeby lekko zwilżonej wodą z mydłem. Nie używaj alkoholu ani rozpuszczalników, ponieważ mogą one uszkodzić wykończenie powierzchni.

Dane techniczne

  • Źródło światła: LED
  • Moc: 8W
  • Strumień świetlny: 380lm
  • Temperatura barwowa: 2700K
  • Zasilanie: 220-240V, 50-60Hz
  • Ściemnianie: TRIAC
  • Klasa energetyczna źródła światła: E

Oficjalne zasoby z instrukcji

Oficjalny zasób www.nemolighting.com

Informacje o producencie

Nemo Lighting

Profil marki
Strona producenta https://www.nemolighting.com/ Wsparcie https://www.nemolighting.com/contacts Manuale producenta https://www.nemolighting.com/downloads

Praktyczna pomoc

Typowe problemy

Lampa nie wyłącza się całkowicie przy użyciu ściemniacza.

Zainstaluj dodatkowy wyłącznik w obwodzie ściemniacza, aby zapewnić pełne odcięcie zasilania.

Trudności z obrotem ruchomej części lampy.

Upewnij się, że śruby montażowe nie są zbyt mocno dokręcone. Lekko poluzuj je, aby przywrócić płynność ruchu.

Przed użyciem

  • Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac.
  • Zatrudnij wykwalifikowanego elektryka do instalacji.
  • Przygotuj wkręty z łbem wpuszczanym (maks. średnica łba 7 mm).
  • Sprawdź kompatybilność ściemniacza na stronie producenta.

Parametry w praktyce

Dimmable TRIAC
Możliwość regulacji jasności za pomocą ściemniaczy typu TRIAC.

Ilustracje i schematy

  • Kroki 1-3: Przygotowanie podstawy i montaż do ściany.
  • Kroki 4-6: Podłączenie przewodów i weryfikacja płynności obrotu.
  • Kroki 7-8: Umieszczenie złączy wewnątrz puszki.
  • Kroki 9-10: Finalny montaż obudowy.
  • Krok 11: Wskazówki dotyczące ściemniania i zakresu ruchu lampy.

Zgodność modelu

  • Lampa wymaga ściemniacza typu TRIAC.
  • Zaleca się sprawdzenie listy kompatybilnych ściemniaczy na stronie www.nemolighting.com.
