Przejdź do miejsca w treściOpis produktu
NEMO Tubes 2 Wall LED to nowoczesna lampa ścienna zaprojektowana przez Charlesa Kalpakiana. Oprawa charakteryzuje się unikalnym designem i wysoką jakością wykonania. Produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Lampa wykorzystuje zintegrowane źródło światła LED o mocy 8W, zapewniające strumień świetlny 380lm przy temperaturze barwowej 2700K.
Bezpieczeństwo i instalacja
Montaż oprawy powinien być przeprowadzony wyłącznie przez wykwalifikowanego elektryka, aby zapewnić pełne bezpieczeństwo użytkowania. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie elektryczne. Podczas montażu należy używać śrub z łbem wpuszczanym o średnicy maksymalnej 7mm. Należy zachować szczególną ostrożność przy dokręcaniu elementów, aby nie uszkodzić konstrukcji. Po zakończeniu montażu należy upewnić się, że ruchome części lampy obracają się płynnie.
Obsługa i ściemnianie
Lampa Tubes 2 Wall LED jest kompatybilna ze ściemniaczami typu TRIAC. Listę kompatybilnych urządzeń można znaleźć na oficjalnej stronie producenta. Ważne jest, aby w schemacie okablowania ściemniacza przewidzieć dodatkowy wyłącznik, który pozwoli na całkowite odcięcie zasilania i osiągnięcie stanu OFF. Oprawa posiada możliwość regulacji kąta nachylenia, co pozwala na precyzyjne skierowanie strumienia światła.
Konserwacja i czyszczenie
Do czyszczenia lampy należy używać wyłącznie miękkiej ściereczki, ewentualnie lekko zwilżonej wodą z dodatkiem łagodnego mydła. Surowo zabrania się stosowania alkoholu, rozpuszczalników oraz innych agresywnych środków chemicznych, które mogłyby uszkodzić wykończenie powierzchni. Należy pamiętać, że produkty z wykończeniem anodowanym lub polerowane ręcznie mogą wykazywać subtelne różnice w odcieniach, co jest naturalną cechą procesu produkcyjnego i stanowi o unikalności każdego egzemplarza.
Utylizacja
Produkt jest zgodny z dyrektywą UE 2002/96/CE dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Po zakończeniu okresu eksploatacji lampę należy oddać do odpowiedniego punktu zbiórki odpadów elektronicznych. Nie należy wyrzucać jej wraz z odpadami domowymi, co pozwala na recykling materiałów i ochronę środowiska.
Informacje o producencie
Nemo Lighting
Praktyczna pomoc
Typowe problemy
Należy lekko poluzować śruby montażowe, aż ruchomy element zacznie obracać się płynnie.
Należy zainstalować dodatkowy wyłącznik w obwodzie ściemniacza, aby zapewnić pełne odcięcie zasilania.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone.
- Sprawdź, czy posiadasz śruby z łbem wpuszczanym (max 7mm).
- Zweryfikuj kompatybilność ściemniacza na stronie producenta.
- Przygotuj miękką ściereczkę do czyszczenia.
Parametry w praktyce
- Strumień świetlny (380lm)
- Całkowita ilość światła emitowana przez lampę.
- Temperatura barwowa (2700K)
- Ciepła barwa światła, idealna do wnętrz mieszkalnych.
- Ściemnianie TRIAC
- Metoda regulacji jasności za pomocą kompatybilnych ściemniaczy fazowych.
Ilustracje i schematy

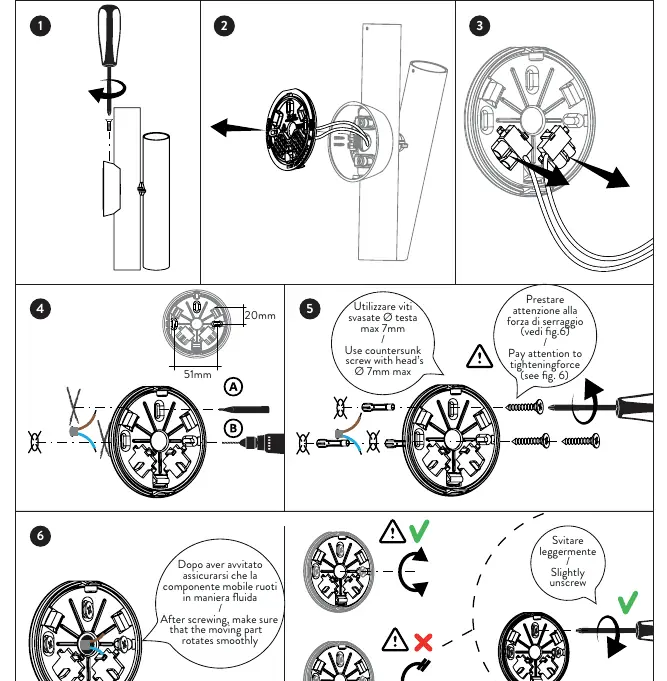

- Krok 1-3: Montaż podstawy ściennej i podłączenie przewodów.
- Krok 4-5: Wiercenie otworów i przykręcanie podstawy z uwzględnieniem siły dokręcania.
- Krok 6: Weryfikacja płynności ruchu obrotowego.
- Krok 7-8: Umieszczenie złączy wewnątrz podstawy i schowanie przewodów w ścianie.

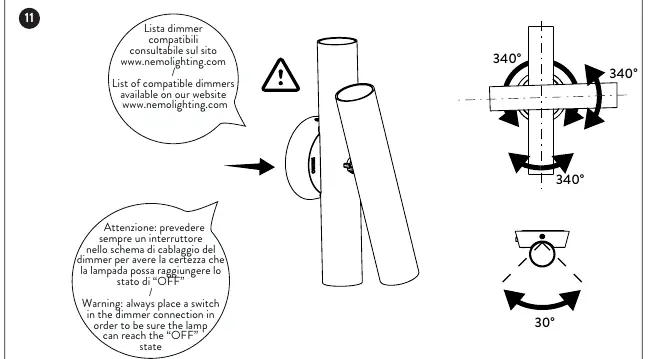

- Krok 11: Zakres regulacji kątowej lampy (340 stopni w poziomie, 30 stopni w pionie).
Zgodność modelu
- Lampa wymaga ściemniacza typu TRIAC.
- Zaleca się sprawdzenie listy kompatybilnych ściemniaczy na stronie nemolighting.com.
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
