Instrukcja obsługi wentylatora podłogowego Neo Tools 90-003
Szybki przewodnik po wentylatorze podłogowym Neo Tools 90-003. Zawiera instrukcje montażu, obsługi, konserwacji oraz dane techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

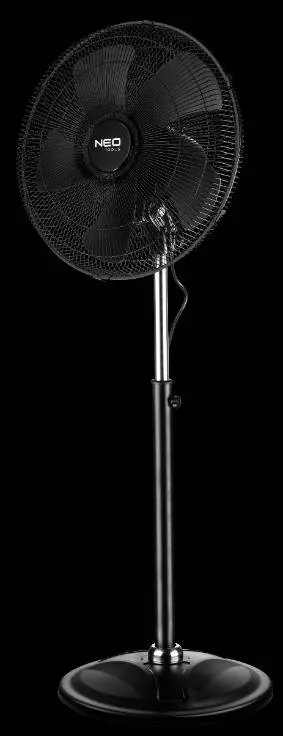

Niniejsza instrukcja dotyczy wentylatora podłogowego Neo Tools 90-003. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do montażu i użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem wkładania palców lub przedmiotów za kratkę ochronną podczas pracy urządzenia.
Opis elementów
- 1. Przednia kratka
- 2. Śmigło
- 3. Tylna kratka
- 4. Silnik
- 5. Kolumna
- 6. Podstawa
Instrukcja montażu
- Zamocować kolumnę do podstawy.
- Zamontować zespół silnika na kolumnie.
- Zamontować tylną kratkę.
- Zamontować śmigło.

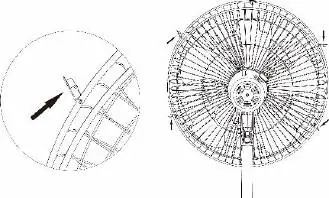

- Zamontować przednią kratkę.
- Wkręcić śrubę zabezpieczającą kratkę.
Obsługa urządzenia
Po podłączeniu do zasilania, pozycję wentylatora można regulować w celu uzyskania optymalnego przepływu powietrza. Prędkość pracy ustawia się przełącznikiem z boku urządzenia:
- 0 - Urządzenie wyłączone
- 1 - Niska prędkość
- 2 - Średnia prędkość
- 3 - Wysoka prędkość
Oscylację włącza się przyciskiem z tyłu urządzenia, a wyłącza poprzez pociągnięcie go do góry.
Konserwacja
Przed czyszczeniem należy zawsze odłączyć urządzenie od zasilania. Kurz z obudowy usuwać suchą szmatką, a kratkę i łopaty wilgotną (nie mokrą) szmatką. Nie używać nadmiernej siły przy czyszczeniu łopat, aby nie naruszyć wyważenia. Po konserwacji należy uruchomić wentylator na 5 minut w celu sprawdzenia poprawności działania.
Dane techniczne
- Napięcie zasilania: 220-240V, 50Hz
- Moc: 100W
- Maksymalny przepływ powietrza: 105,26 m3/min
- Poziom mocy akustycznej: 53,6 dB(A)
Informacje o producencie
NEO TOOLS
Praktyczna pomoc
Typowe problemy
Natychmiast wycofać z użytkowania i odesłać do producenta lub autoryzowanego serwisu.
Natychmiast wyłączyć wentylator i skontaktować się z serwisem.
Wymiana musi zostać wykonana przez producenta, serwis lub wykwalifikowaną osobę.
Przed użyciem
- Sprawdzić, czy wentylator jest odłączony od zasilania przed montażem lub czyszczeniem.
- Upewnić się, że podłoże jest równe.
- Sprawdzić, czy osłona śmigła jest dobrze skręcona śrubami montażowymi.
- Upewnić się, że urządzenie nie znajduje się w pobliżu zasłon ani źródeł wilgoci.
Parametry w praktyce
- Moc wentylatora
- 100W - pobór mocy urządzenia podczas pracy.
- Poziom mocy akustycznej
- 53,6 dB(A) - głośność pracy wentylatora.
- Klasa ochronności
- I - urządzenie wymaga uziemienia.
Ilustracje i schematy
- Montaż kolumny do podstawy za pomocą śrub.
- Montaż zespołu silnika na kolumnie.

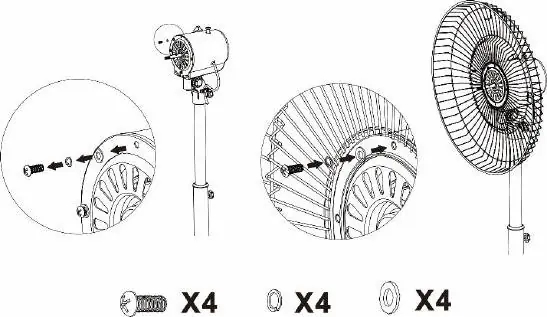

- Montaż tylnej kratki, śmigła oraz przedniej kratki z zabezpieczeniem śrubą.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Dzieci powyżej 8 roku życia mogą używać urządzenia pod nadzorem.
