Instrukcja obsługi stroboskopu LED NEO Stormer Lite 1000W

Szybki przewodnik po konfiguracji i obsłudze stroboskopu NEO Stormer Lite 1000W. Zawiera mapowanie kanałów DMX (6CH/16CH), parametry techniczne oraz ustawienia trybów pracy.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera specyfikację techniczną oraz mapowanie kanałów DMX dla stroboskopu NEO Stormer Lite 1000W. Urządzenie obsługuje dwa tryby kanałowe (6CH oraz 16CH) oraz oferuje zaawansowane efekty świetlne, w tym mieszanie kolorów RGB, efekty stroboskopowe oraz gradienty kolorystyczne.

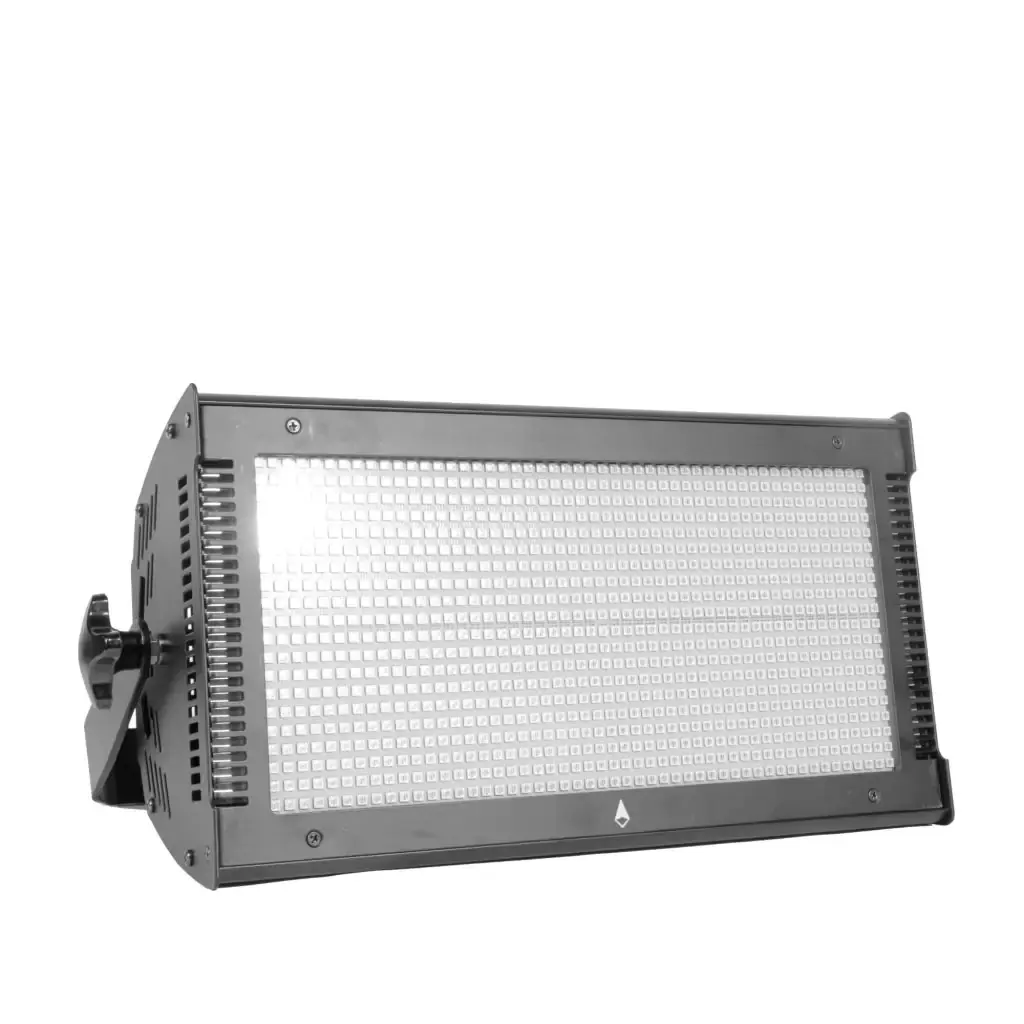

Stroboskop NEO Stormer Lite 1000W
Stroboskop NEO Stormer Lite 1000W

Obsługa i tryby pracy

Urządzenie może pracować w trybach DMX, automatycznym (Auto) oraz sterowanym dźwiękiem (Sond). Konfiguracja odbywa się poprzez menu urządzenia, gdzie użytkownik może ustawić adres DMX (001-512), tryb pracy oraz parametry wyświetlacza.

Mapowanie kanałów DMX

Stroboskop oferuje dwa tryby pracy kanałowej:

  • Tryb 6CH: Sterowanie ściemniaczem (dimmer), stroboskopem, prędkością stroboskopu oraz indywidualnymi kolorami (R, G, B).
  • Tryb 16CH: Rozszerzone sterowanie obejmujące dodatkowo tryby kolorów, gradienty, efekty wbudowane (np. Water flow), prędkość efektów oraz niezależne ściemnianie tła i efektów.

Ustawienia systemowe

Menu narzędziowe (Tool) pozwala na:

  • Balance: Kalibrację balansu bieli (WhiteSW) oraz indywidualne ustawienia jasności dla kolorów czerwonego, zielonego i niebieskiego (50-255).
  • DmxClea: Włączanie/wyłączanie czyszczenia sygnału DMX.
  • DefCfig: Przywracanie ustawień fabrycznych.
  • Info: Podgląd czasu pracy (RunTime), wersji oprogramowania (DisVers) oraz temperatury urządzenia (Temp).

Dane techniczne

  • Zasilanie: AC 110V-240V, 50-60Hz
  • Moc: 1000W
  • Źródło światła: 1000 sztuk diod LED 3w1 SMD5054
  • Tryby sterowania: DMX, Sound, Auto
  • Klasa szczelności: IP20
  • Wymiary: 54 x 32 x 20,5 cm
  • Waga: 9 kg

Praktyczna pomoc

Typowe problemy

Brak reakcji na sygnał DMX

Sprawdź ustawienie adresu DMX (001-512) oraz poprawność wybranego trybu kanałowego (6CH lub 16CH) w menu ChanMod.

Nierówny balans kolorów

Skorzystaj z funkcji Balance w menu Tool, aby dostosować poziomy jasności dla poszczególnych składowych RGB (50-255).

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z zakresem 110V-240V.
  • Upewnij się, że urządzenie jest stabilnie zamontowane.
  • Wybierz odpowiedni tryb pracy (DMX, Auto lub Sound) w menu Run Mod.
  • Ustaw odpowiedni tryb kanałowy (6CH lub 16CH) w zależności od kontrolera.

Parametry w praktyce

Strobe Speed 0-20/S
Zakres częstotliwości błysków stroboskopu od 0 do 20 razy na sekundę.

Zgodność modelu

  • Urządzenie obsługuje standardowy protokół DMX512.
  • Wymaga kontrolera DMX obsługującego co najmniej 16 kanałów dla pełnej funkcjonalności.
