Instrukcja montażu uszczelek obwodowych NGP 170NA

Kompletny przewodnik montażu uszczelek obwodowych NGP 170NA. Dowiedz się, jak prawidłowo przyciąć, dopasować i zamontować uszczelkę na drzwiach przeciwpożarowych, korzystając z wymaganych narzędzi i przestrzegając zasad bezpieczeństwa.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu uszczelek obwodowych NGP 170NA, wymagający przycięcia uszczelki, nawiercenia otworów pilotowych wiertłem 7/64 cala i przykręcenia uszczelki do ościeżnicy. str. 1

Najważniejsze czynności

Przytnij uszczelkę na wymiar. str. 1
Wywierć otwory pilotowe wiertłem 7/64 cala. str. 1
Zamontuj uszczelkę wkrętami. str. 1

Problemy i rozwiązania

Uszczelka blokuje zamykanie drzwi

Wyreguluj pozycję uszczelki, aby była lekko dociśnięta.

str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zgodność	UL 1784, NFPA 105, IBC	Certyfikacja dla drzwi przeciwpożarowych	str. 1

Gdzie szukać w PDF

Instrukcja montażu str. 1

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję montażu uszczelek obwodowych NGP 170NA. Produkt jest przeznaczony do stosowania na drzwiach przeciwpożarowych (metalowych i drewnianych). Kluczowe jest przestrzeganie procedury wiercenia otworów pilotowych oraz unikanie uszkodzenia materiału uszczelniającego podczas instalacji.

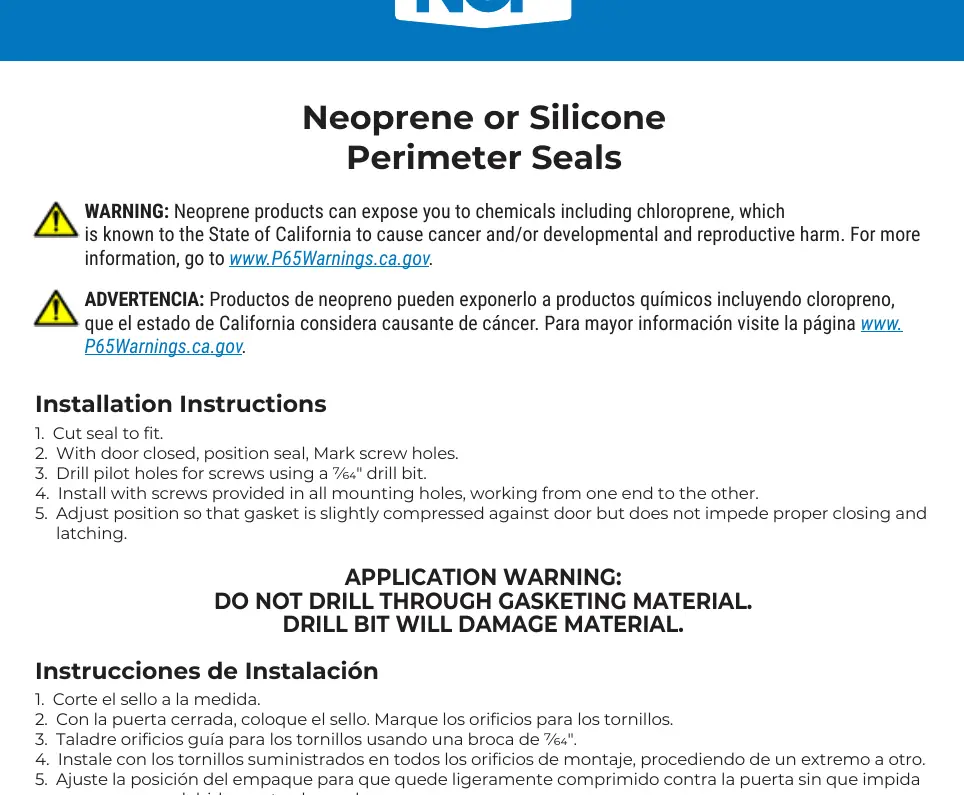

Instrukcja montażu

Przytnij uszczelkę na wymiar, aby pasowała do ościeżnicy.
Przy zamkniętych drzwiach ustaw uszczelkę w docelowej pozycji i zaznacz miejsca na otwory pod wkręty.
Wywierć otwory pilotowe dla wkrętów, używając wiertła o średnicy 7/64 cala.
Zamontuj uszczelkę za pomocą dostarczonych wkrętów, pracując od jednego końca do drugiego.
Wyreguluj pozycję uszczelki tak, aby była lekko dociśnięta do drzwi, ale nie utrudniała ich prawidłowego zamykania i ryglowania.

Ostrzeżenia dotyczące instalacji

Podczas montażu należy bezwzględnie przestrzegać następującej zasady: Nie wierć przez materiał uszczelniający. Wiertło może trwale uszkodzić strukturę materiału.

Zgodność i certyfikaty

Produkt jest certyfikowany jako materiał uszczelniający do drzwi przeciwpożarowych (kategoria H). Spełnia wymogi:

UL 1784 (Smoke and Draft Control)
NFPA 105
IBC (dla drzwi z etykietą S)

Produkt jest testowany dla drzwi przeciwpożarowych metalowych (do 3 godzin) oraz drewnianych (do 1,5 godziny).

Praktyczna pomoc

Typowe problemy

Uszczelka utrudnia zamykanie lub ryglowanie drzwi

Wyreguluj pozycję uszczelki, aby była lekko dociśnięta do drzwi, ale nie blokowała ich ruchu.

Uszkodzenie materiału uszczelniającego podczas montażu

Nigdy nie wierć bezpośrednio przez materiał uszczelniający. Używaj wiertła 7/64 cala tylko do otworów pilotowych w ościeżnicy.

Przed użyciem

Wiertło o średnicy 7/64 cala
Dostarczone wkręty montażowe
Drzwi w pozycji zamkniętej podczas pozycjonowania
