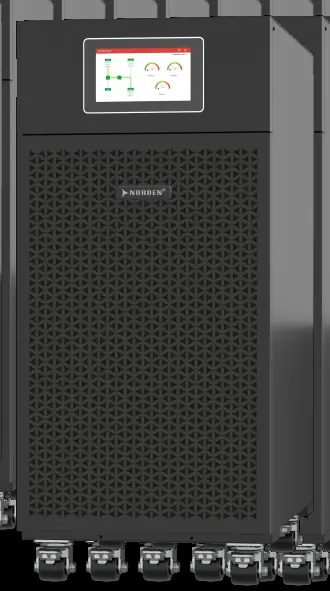

Zasilacz awaryjny UPS modułowy Norden Maxion Series 10-150KVA
Specyfikacja techniczna i informacje o modułowym systemie zasilania awaryjnego Norden Maxion Series o mocy 10-150KVA.
Spis treści
Opis systemu
Norden Maxion Series to modułowy system zasilania awaryjnego (UPS) zaprojektowany do zapewnienia niezawodnej ochrony zasilania w wymagających środowiskach przemysłowych i komercyjnych. Dzięki modułowej architekturze system oferuje wysoką skalowalność, redundancję oraz elastyczność wdrożenia.
Kluczowe cechy
- Wysoka skalowalność i redundancja systemu.
- Jednostkowy współczynnik mocy wyjściowej.
- Moduły mocy typu hot-swappable (wymiana podczas pracy).
- Cyfrowy system sterowania zapewniający wysoką niezawodność.
- 10-calowy ekran dotykowy z wbudowaną funkcjonalnością IoT do inteligentnego monitorowania.
- Kompaktowa konstrukcja o minimalnym zapotrzebowaniu na przestrzeń.
- Obsługa akumulatorów litowych o dużej pojemności.
- Możliwość podłączenia baterii bez konieczności stosowania przewodu neutralnego.
Parametry techniczne
System obsługuje moduły mocy o pojemnościach 10KVA, 20KVA oraz 25KVA. Wejście zasilania to 3-fazowe (3P+N+PE) o napięciu znamionowym 380/400/415VAC. Urządzenie charakteryzuje się wysoką sprawnością (do 96% w trybie normalnym) oraz niskim poziomem zniekształceń harmonicznych (THDi <2%).
Środowisko pracy i konserwacja
Urządzenie jest przeznaczone do pracy w temperaturze od 0 do 40 stopni Celsjusza przy wilgotności 0-95% (bez kondensacji). Stopień ochrony obudowy to IP20. System posiada wbudowane interfejsy komunikacyjne: USB, RS232, RS485 oraz styki bezpotencjałowe (Dry contact). W przypadku problemów technicznych lub pytań dotyczących konfiguracji, producent udostępnia wsparcie poprzez stronę internetową nordencommunication.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
System obsługuje przeciążenia: 110% przez długi czas, 125% przez 5 minut, 150% przez 1 minutę oraz powyżej 150% przez 1 sekundę.
Zakres napięcia wejściowego wynosi 304-478VAC (L-L). Przy pełnym obciążeniu dopuszczalny spadek do 228VAC z odpowiednią redukcją mocy.
Przed użyciem
- Sprawdź, czy środowisko pracy mieści się w zakresie 0-40 stopni Celsjusza.
- Upewnij się, że instalacja elektryczna spełnia wymogi 3-fazowe (3P+N+PE).
- Zweryfikuj, czy wybrany model modułu mocy (10/20/25KVA) odpowiada zapotrzebowaniu na moc.
- Sprawdź dostępność miejsca dla wybranej konfiguracji szafy (2, 4 lub 6 slotów).
