Instrukcja doboru kryzy induktora dla pieców gazowych Nortek
Oficjalna instrukcja doboru odpowiedniego rozmiaru kryzy induktora dla pieców gazowych Nortek serii G7, PGC2, M7RL, M7TL oraz MG2S.
Spis treści
Wprowadzenie do doboru kryzy
Prawidłowy dobór rozmiaru kryzy induktora jest kluczowy dla poprawnego działania pieców gazowych Nortek. Niniejsza instrukcja zawiera zestawienie wymaganych średnic kryz w zależności od modelu urządzenia, rozmiaru szafki oraz mocy wejściowej (MBTUH).
Instrukcja doboru
Aby dobrać odpowiednią część zamienną, należy zidentyfikować model pieca oraz jego parametry techniczne. Rozmiar kryzy jest również nadrukowany na tylnej stronie każdej części, co ułatwia weryfikację podczas serwisu.

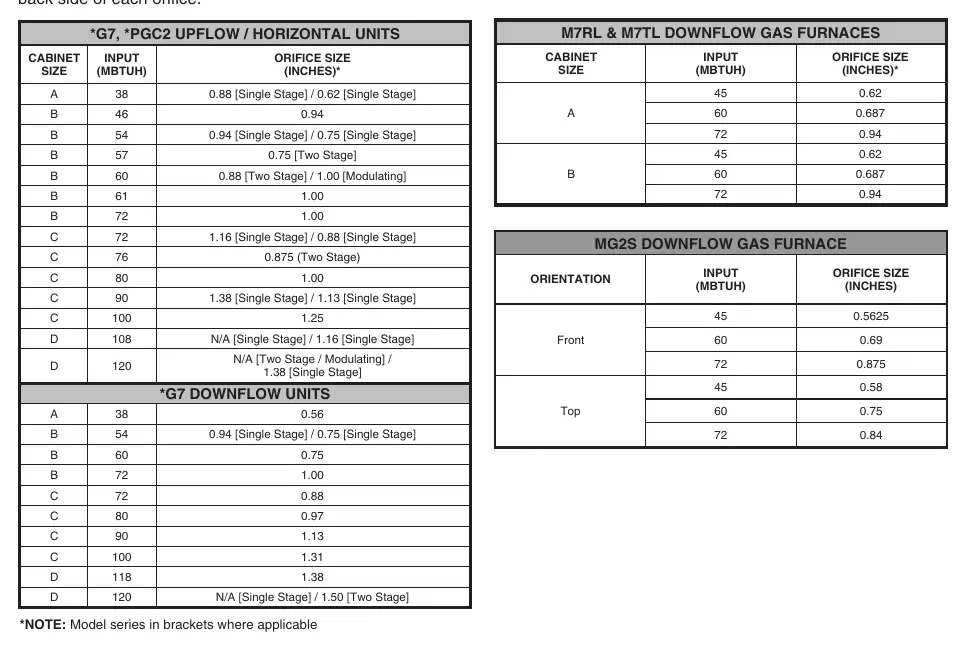

Zestawienie dla serii G7 i PGC2
Dla jednostek typu Upflow/Horizontal oraz Downflow, dobór odbywa się na podstawie rozmiaru szafki (A, B, C, D) oraz mocy wejściowej. Należy zwrócić uwagę na typ pracy urządzenia (np. Single Stage, Two Stage, Modulating), ponieważ dla tych samych parametrów szafki mogą występować różne wymagane średnice kryz.
Zestawienie dla serii M7RL, M7TL oraz MG2S
W przypadku pieców gazowych typu Downflow serii M7RL, M7TL oraz MG2S, dobór kryzy jest ściśle powiązany z mocą wejściową urządzenia. Dla modelu MG2S należy dodatkowo uwzględnić orientację montażu (Front lub Top), co wpływa na wymaganą średnicę otworu kryzy.
Wskazówki serwisowe
- Zawsze sprawdzaj oznaczenia na oryginalnej części przed montażem zamiennika.
- Upewnij się, że wybrana kryza odpowiada specyfikacji technicznej konkretnego modelu pieca.
- W przypadku wątpliwości dotyczących typu pracy urządzenia (np. Single Stage vs Two Stage), skonsultuj się z tabliczką znamionową urządzenia.
