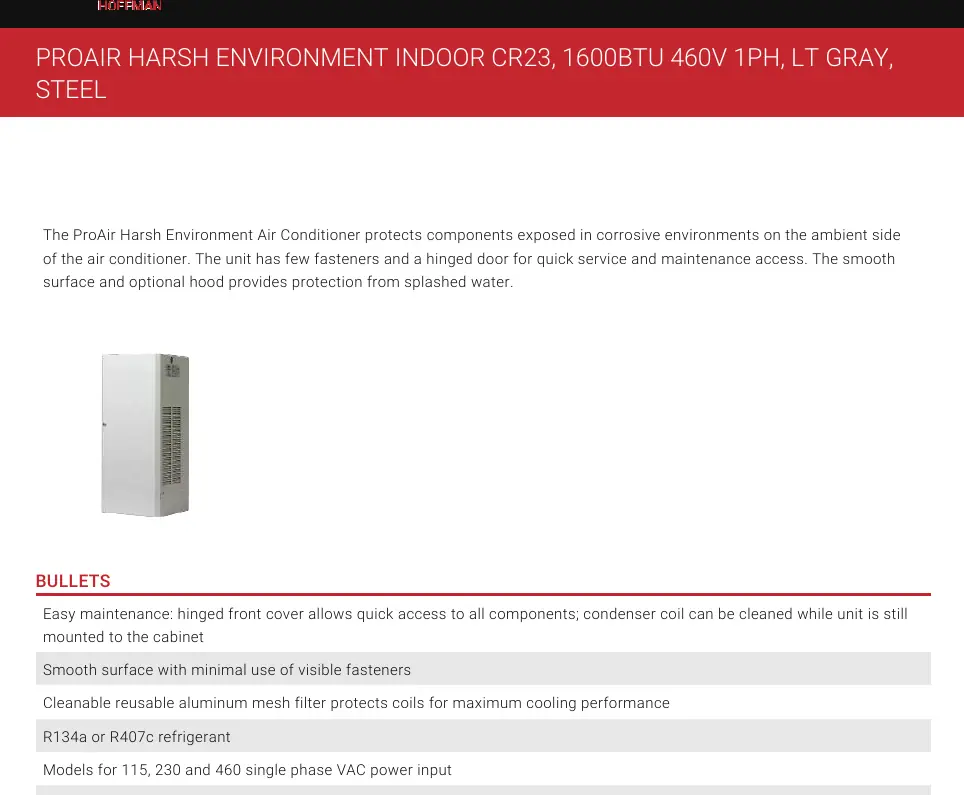

Klimatyzator nVent HOFFMAN serii ProAir (model 1600BTU) jest przeznaczony do chłodzenia komponentów wewnątrz szaf sterowniczych pracujących w trudnych warunkach środowiskowych. Urządzenie charakteryzuje się łatwym dostępem serwisowym dzięki uchylnej przedniej pokrywie oraz możliwością czyszczenia skraplacza bez konieczności demontażu jednostki z szafy.
Opis urządzenia
Urządzenie jest klimatyzatorem typu indoor, zaprojektowanym do pracy w środowiskach korozyjnych. Posiada gładką powierzchnię z minimalną liczbą widocznych elementów złącznych. Standardowo wyposażone jest w termostat elektromechaniczny oraz tłumik przepięć.
Dane techniczne
- Wydajność nominalna: 1733 Btu/h (508 W)
- Zasilanie: 460 V, 1 faza
- Maksymalny prąd: 0.9 A
- Zakres temperatur pracy: od -40°C do 55°C
- Klasa ochrony: NEMA Type 12; NEMA Type 3R
- Wymiary: 584 mm (wys.) x 254 mm (szer.) x 222 mm (gł.)
- Waga: 60 lb (ok. 27 kg)
- Materiał: Stal miękka, wykończenie malowane proszkowo (RAL 7035)
Konserwacja i czyszczenie
Urządzenie wyposażone jest w filtr aluminiowy o strukturze siatki, który jest wielokrotnego użytku. Należy go regularnie czyścić, aby zapewnić maksymalną wydajność chłodzenia. Konstrukcja z uchylną przednią pokrywą pozwala na szybki dostęp do wszystkich komponentów wewnętrznych w celach serwisowych.
Kontakt
2100 Hoffman Way, Anoka, MN 55303-1745, USA. Telefon: 763.421.2240.
Praktyczna pomoc
Typowe problemy
Filtr aluminiowy jest wielokrotnego użytku; należy go regularnie czyścić, aby zapewnić maksymalną wydajność chłodzenia.
Urządzenie posiada uchylną przednią pokrywę, która umożliwia szybki dostęp do komponentów bez konieczności demontażu klimatyzatora z szafy.
Przed użyciem
- Sprawdź zgodność napięcia zasilania (460V 1PH).
- Upewnij się, że miejsce montażu spełnia wymagania dla NEMA Type 12/3R.
- Zweryfikuj zakres temperatur otoczenia (-40°C do 55°C).
- Upewnij się, że w zestawie znajdują się elementy montażowe i uszczelki.
