Obejma typu U nVent 150M0300S4 - Specyfikacja i montaż
Poznaj specyfikację techniczną i wymiary obejmy typu U nVent 150M0300S4. Sprawdź nośność statyczną, materiał wykonania oraz schemat montażowy dla rur 3-calowych.
Spis treści

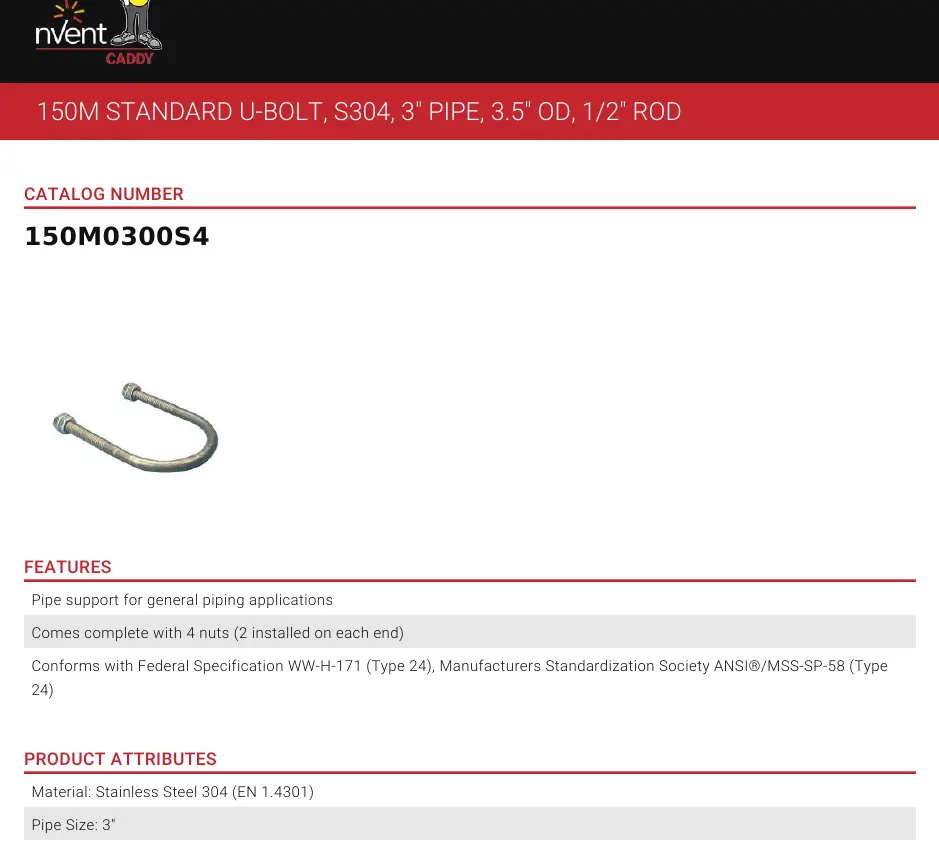

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Obejma typu U nVent 150M0300S4 jest przeznaczona do podparcia rur w standardowych instalacjach. Produkt jest dostarczany w komplecie z czterema nakrętkami (po dwie na każdym końcu). Obejma jest zgodna z Federalną Specyfikacją WW-H-171 (Typ 24) oraz standardami Manufacturers Standardization Society ANSI/MSS-SP-58 (Typ 24).
Specyfikacja techniczna
- Materiał: Stal nierdzewna 304 (EN 1.4301)
- Rozmiar rury: 3 cale
- Średnica zewnętrzna rury: 3 1/2 cala
- Rozmiar pręta: 1/2 cala
- Długość śruby: 3 cale
- Nośność statyczna: 2020 lb
Wymiary
Wymiary fizyczne obejmy są następujące:
- Wymiar A: 6 5/16 cala
- Wymiar B: 4 cale
Bezpieczeństwo i montaż
Produkty nVent muszą być instalowane zgodnie z instrukcjami i materiałami szkoleniowymi producenta. Niewłaściwa instalacja, niewłaściwe użycie lub nieprzestrzeganie ostrzeżeń może prowadzić do awarii produktu, uszkodzenia mienia lub poważnych obrażeń ciała. W przypadku pytań dotyczących instalacji należy skontaktować się z przedstawicielem serwisu nVent.
Praktyczna pomoc
Typowe problemy
Należy postępować zgodnie z oficjalnymi instrukcjami nVent dostępnymi na stronie producenta.
Nie przekraczać nośności statycznej wynoszącej 2020 lb.
Przed użyciem
- Sprawdź, czy zestaw zawiera 4 nakrętki.
- Upewnij się, że średnica zewnętrzna rury wynosi 3 1/2 cala.
- Zweryfikuj, czy materiał (stal nierdzewna 304) jest odpowiedni dla środowiska instalacji.
