Niniejszy dokument stanowi katalog części zamiennych dla odkurzacza Shop-Vac Model QPV 10.5A. Zawiera szczegółowy schemat rozstrzelony urządzenia, listę wszystkich komponentów wraz z ich numerami katalogowymi oraz wykaz akcesoriów standardowych dołączonych do zestawu. Dokument służy jako pomoc przy identyfikacji części w celu ich wymiany lub naprawy.
Budowa urządzenia

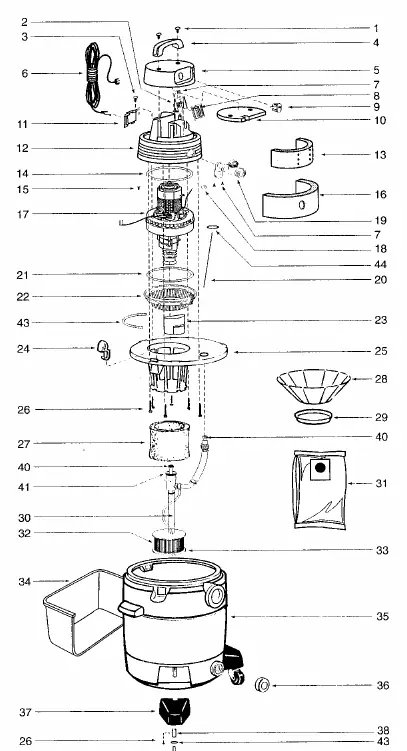

Odkurzacz składa się z wielu precyzyjnie dopasowanych elementów, w tym zespołu silnika, obudowy, systemu filtracji oraz zbiornika. Schemat rozstrzelony pozwala na łatwe zlokalizowanie poszczególnych części, takich jak:
- Zespół przełącznika i przewód zasilający
- Obudowa silnika z uszczelkami i wkładkami piankowymi
- System pływakowy (float rod, float) zabezpieczający przed przelaniem
- Zespół filtra i kosz filtra
- Zbiornik z uchwytem na akcesoria i korkiem spustowym
- Zestaw kółek jezdnych
Akcesoria standardowe
W skład standardowego wyposażenia modelu QPV 10.5A wchodzą:
- Wąż o średnicy 2 1/2 cala
- Dwie rury przedłużające
- Ssawka do pracy na mokro/sucho
- Wkładka do zbierania wody (squeegee insert)
- Ssawka szczelinowa
- Ssawka uniwersalna
- Ssawka podłogowa
Gwarancja
Produkt objęty jest trzyletnią gwarancją na użytkowanie domowe, obejmującą wady materiałowe i wykonawcze. Gwarancja nie obejmuje akcesoriów. Użycie niezalecanych filtrów lub akcesoriów może spowodować unieważnienie gwarancji.
Praktyczna pomoc
Typowe problemy
Sprawdź stan uszczelek (np. O-Ring, Strip Gasket) oraz poprawność działania zespołu pływaka (Float Rod, Float).
Wymień wkład filtra na nowy, używając oryginalnych części o numerach katalogowych podanych w tabeli części.
Przed użyciem
- Sprawdź, czy wszystkie śruby obudowy są dokręcone.
- Upewnij się, że filtr jest poprawnie zamontowany w koszu filtra.
- Sprawdź, czy korek spustowy zbiornika jest szczelnie zamknięty.
- Upewnij się, że wąż jest poprawnie podłączony do wlotu zbiornika.
- Sprawdź, czy kółka jezdne są stabilnie zamocowane.
