Instrukcja obsługi fazownika Orolia FemtoStepper 100FS

Najważniejsze informacje z instrukcji

FemtoStepper 100FS to urządzenie zapewniające wysoce stabilny sygnał 10MHz z możliwością regulacji fazy i częstotliwości oraz generowaniem sygnału 1PPS (jeden impuls na sekundę). Urządzenie jest sterowane zdalnie przez łącze szeregowe RS-232. Przed rozpoczęciem pracy zaleca się wygrzanie urządzenia przez kilka godzin.

Opis urządzenia

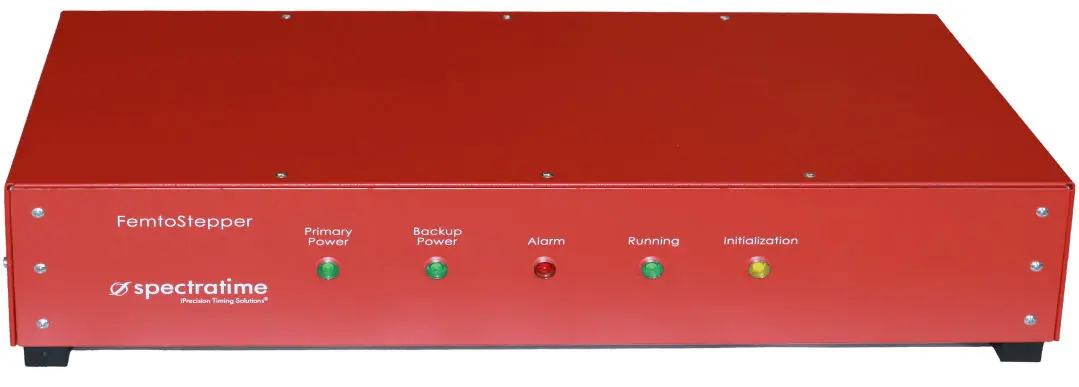

Urządzenie wykorzystuje architekturę podwójnej heterodyny do precyzyjnej regulacji fazy i częstotliwości. Posiada cztery wyjścia 10MHz oraz cztery wyjścia 1PPS. Panel przedni wyposażony jest w diody LED informujące o stanie zasilania głównego, zasilania zapasowego, alarmu, pracy oraz inicjalizacji.

Instalacja i podłączenie

Podczas instalacji należy przestrzegać środków ostrożności ESD i upewnić się, że wszystkie kable są prawidłowo podłączone. Kroki instalacji:

• Podłącz sygnał referencyjny 10MHz do wejścia J5.
• W razie potrzeby podłącz sygnał PPSref do wejścia J6.
• Podłącz kabel RS-232 (SUB-D 9 pin) do portu J3 i komputera.
• Podłącz zasilanie główne 230VAC do złącza J1.
• Opcjonalnie podłącz zasilanie zapasowe +24VDC do złącza J2.
• Opcjonalnie podłącz uziemienie do punktu J4.
• Włącz urządzenie przełącznikiem S1.

Uruchomienie i wskaźniki

Po włączeniu zasilania (S1):

• Wskaźniki L1 (zasilanie główne) i L2 (zasilanie zapasowe) świecą na zielono, jeśli zasilanie jest podłączone.
• Wskaźnik L3 (alarm) świeci na czerwono podczas fazy wygrzewania.
• Przez pierwsze 5 sekund trwa inicjalizacja (L5 świeci).
• Po około 15 minutach wskaźnik alarmu (L3) powinien zgasnąć. Jeśli nadal świeci, sprawdź podłączenie sygnału referencyjnego (J5).
• Wskaźnik L4 (praca) świeci na zielono, gdy urządzenie jest gotowe do pracy. Miga, gdy stosowane jest przesunięcie częstotliwości.

Sterowanie przez RS-232

Urządzenie jest sterowane za pomocą komend ASCII przez łącze RS-232. Parametry protokołu: 9600 bit/s, 8 bitów danych, brak parzystości, 1 bit stopu, brak handshakingu. Dostępne komendy pozwalają na:

• Identyfikację urządzenia (ID) i odczyt numeru seryjnego (SN).
• Sprawdzenie statusu (ST).
• Regulację fazy (Single Phase Step, Packet Phase Step, Actual Phase Adjustment).
• Regulację częstotliwości (Frequency Offset, Frequency Drift).
• Wyrównanie PPSOUT do PPSREF (AL).
• Ustawienie opóźnienia PPSOUT (DE).
• Wysyłanie informacji co sekundę (BT).

Dane techniczne i mechaniczne

Urządzenie jest przystosowane do montażu w szafie rack 19"/2U. Wymiary obudowy wynoszą 88mm wysokości i 300mm głębokości (z uwzględnieniem złączy). Szczegółowe informacje o pinach złącza zasilania zapasowego (J2) oraz rozmieszczeniu interfejsów znajdują się w sekcji 2.4 instrukcji.
