Instrukcja obsługi szczotki powierzchniowej Ozito PXSBS-018
Szybki przewodnik po instrukcji obsługi szczotki powierzchniowej Ozito PXSBS-018. Dowiedz się, jak złożyć urządzenie, przygotować je do pracy, wymieniać szczotki oraz bezpiecznie korzystać z systemu akumulatorowego Power X Change.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szczotka powierzchniowa Ozito PXSBS-018 to narzędzie 18V z systemu Power X Change, przeznaczone do czyszczenia różnych powierzchni zewnętrznych. Wymaga podłączenia wody dla optymalnych rezultatów. str. 1, 2
Najważniejsze czynności
- Montaż uchwytu dodatkowego str. 2
- Wymiana szczotek str. 3, 4
- Podłączenie wody str. 4
Pierwsze uruchomienie
- Włóż naładowany akumulator, zamontuj odpowiednią szczotkę, podłącz wąż ogrodowy i ustaw prędkość pokrętłem. str. 2, 4, 5
Problemy i rozwiązania
Urządzenie wyłącza się automatycznie
Przeciążenie - zwolnij spust i uruchom ponownie.
str. 6, 7Konserwacja i reset
- Wymień szczotkę, gdy jej średnica spadnie poniżej 95 mm. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Zasilanie akumulatorowe | str. 1 |
| Prędkość bez obciążenia | 800-1400/min | Prędkość obrotowa szczotki | str. 1 |
| Waga | 4.1kg | Masa narzędzia | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i gwarancja str. 1
- Montaż i przygotowanie str. 2
- Czyszczenie szczotek str. 3, 4
- Obsługa (Controls) str. 5, 6
- Konserwacja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szczotka powierzchniowa Ozito PXSBS-018 to narzędzie zasilane akumulatorem 18V z systemu Power X Change, przeznaczone do czyszczenia powierzchni zewnętrznych. Przed użyciem należy upewnić się, że akumulator jest naładowany, a odpowiednia szczotka została zamontowana. Urządzenie wymaga podłączenia wody dla uzyskania optymalnych rezultatów czyszczenia.
Montaż i przygotowanie
Przed przystąpieniem do montażu upewnij się, że narzędzie jest wyłączone, a akumulator odłączony.
- Montaż uchwytu dodatkowego: Odkręć dwa pokrętła, rozdziel uchwyt, umieść go na wsporniku i zabezpiecz pokrętłami.
- Regulacja wysokości: Obróć nakrętkę blokującą w lewo, aby poluzować wałek teleskopowy, ustaw żądaną wysokość i dokręć nakrętkę w prawo.
Wymiana szczotek
Urządzenie obsługuje różne rodzaje szczotek w zależności od powierzchni:
- Medium Nylon Brush (czarna): Do nieuszczelnionych kostek brukowych i kamienia.
- Soft Nylon Brush (żółto-zielona): Do drewna, materiałów kompozytowych (BPC/WPC) i sztucznej trawy.
- Ultra Metal Brush (akcesorium): Do usuwania uporczywych zabrudzeń z twardych powierzchni (granit, beton).

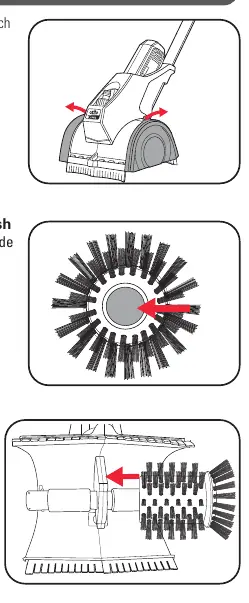

Aby wymienić szczotkę, zdejmij osłony po obu stronach głowicy, naciśnij środkową część gumowych nasadek, aby zwolnić szczotkę, i wyciągnij ją.
Przygotowanie do pracy
Dla najlepszych efektów zaleca się czyszczenie na mokro:
- Podłącz wąż ogrodowy do złącza wlotu wody na urządzeniu.
- Zabezpiecz wąż na wałku teleskopowym za pomocą dołączonego klipsa.
- Użyj zaworu sterowania wodą, aby regulować przepływ.
- Nie używaj wody brudnej, zanieczyszczonej lub z dodatkami chemicznymi.
Obsługa urządzenia
- Wkładanie akumulatora: Wsuń akumulator do gniazda, aż usłyszysz kliknięcie.
- Włączanie/Wyłączanie: Ściśnij spust włącznika, aby uruchomić szczotkę. Zwolnij go, aby zatrzymać pracę.
- Kierunek obrotów: Użyj dźwigni kierunku (Direction Lever) do wyboru obrotów w przód (standard) lub w tył (do trudnych zabrudzeń).
- Regulacja prędkości: Użyj pokrętła prędkości (1-5), aby dostosować obroty do czyszczonej powierzchni.
Konserwacja i przechowywanie
Po każdym użyciu wyczyść urządzenie z brudu i kurzu. Przechowuj w suchym, ciemnym miejscu w temperaturze od 5 do 30°C. Nie zginaj gumowych uszczelek osłony przeciwbryzgowej podczas przechowywania.
Rozwiązywanie problemów
Jeśli urządzenie wyłącza się automatycznie, może to oznaczać przeciążenie (zbyt mocny docisk). Zwolnij spust i uruchom ponownie. Jeśli akumulator jest rozładowany, naładuj go.
Praktyczna pomoc
Typowe problemy
Urządzenie wyłącza się podczas pracy
Prawdopodobne przeciążenie (zbyt mocny docisk). Zwolnij spust, usuń przyczynę przeciążenia i uruchom ponownie.
Szczotka nie czyści skutecznie
Sprawdź, czy używasz odpowiedniego typu szczotki do danej powierzchni. Wymień szczotkę, jeśli jej średnica spadła poniżej 95 mm.
Akumulator nie ładuje się
Sprawdź połączenie z ładowarką oraz napięcie w gniazdku. Upewnij się, że akumulator nie jest zbyt gorący lub zimny.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że zamontowano odpowiednią szczotkę do czyszczonej powierzchni.
- Podłącz wąż ogrodowy i sprawdź szczelność połączeń.
- Usuń z czyszczonej powierzchni kamienie, gałęzie i inne luźne przedmioty.
- Załóż odzież ochronną (okulary, rękawice, obuwie).
Parametry w praktyce
- Napięcie (Input)
- 18V - wymaga akumulatora z systemu Ozito Power X Change.
- Prędkość bez obciążenia
- 800-1400 obr./min - regulowana pokrętłem.
- Maks. ciśnienie wody
- 87 psi (6 bar) - nie przekraczać tej wartości.
Ilustracje i schematy
- Schemat montażu uchwytu dodatkowego (strona 2).
- Instrukcja regulacji wysokości wałka teleskopowego (strona 2).
- Procedura wymiany szczotek (strona 3 i 4).
- Podłączenie węża ogrodowego do złącza wlotu wody (strona 4).
Zgodność modelu
- Kompatybilne wyłącznie z akumulatorami i ładowarkami z serii Ozito Power X Change.
