Palmer iller to pasywny izolator sygnału (Line Isolation Box) przeznaczony do zastosowań profesjonalnych w studiach nagraniowych, telewizji, transmisjach oraz technice estradowej. Urządzenie nie wymaga zasilania i służy do eliminacji pętli masy oraz przydźwięków sieciowych poprzez galwaniczną separację wejścia i wyjścia.
Opis urządzenia
Urządzenie wyposażone jest w:
- Wejście (Input): Gniazdo typu Combo (XLR / 6,3 mm jack), obsługujące sygnały symetryczne i niesymetryczne.
- Wyjście (Output): Symetryczne gniazdo XLR.
- Przełącznik Ground Lift: Służy do odłączania masy między wejściem a wyjściem w celu eliminacji zakłóceń.
Bezpieczeństwo i przeznaczenie
Produkt jest przeznaczony wyłącznie dla wykwalifikowanych użytkowników posiadających wiedzę z zakresu techniki eventowej, studyjnej lub broadcastowej. Nie jest przeznaczony do użytku domowego. Należy chronić urządzenie przed silnymi polami magnetycznymi (np. transformatorami sieciowymi), które mogą powodować przydźwięk.
Podłączenie i obsługa
Aby poprawnie korzystać z urządzenia:
- Przed podłączeniem kabli wycisz kanały wejściowe w mikserze lub interfejsie audio, aby uniknąć głośnych trzasków i uszkodzeń sprzętu.
- Używaj wyłącznie ekranowanych kabli audio.
- Podłącz źródło sygnału do wejścia (Input) za pomocą kabla XLR lub jack 6,3 mm.
- Podłącz wyjście (Output) do wejścia miksera lub interfejsu za pomocą kabla XLR.
Przełącznik Ground Lift
Przełącznik Ground Lift służy do eliminacji pętli masy (buczenia). W pozycji niewciśniętej masa jest odłączona. W pozycji wciśniętej masa jest połączona. Jeśli słyszysz przydźwięk, wypróbuj obie pozycje przełącznika, aby sprawdzić, która skuteczniej eliminuje zakłócenia w danej konfiguracji sprzętowej.
Dane techniczne
- Typ: Pasywny izolator sygnału (1 kanał).
- Wejście: Combo (XLR / 6,3 mm jack).
- Wyjście: XLR (symetryczne).
- Izolacja: Galwaniczna (transformatorowa).
- Wymiary: 110 x 50 x 50 mm.
- Waga: 0,3 kg.
Praktyczna pomoc
Typowe problemy
Użyj przełącznika Ground Lift, aby odizolować masę między wejściem a wyjściem. Wypróbuj obie pozycje przełącznika.
Zawsze wyciszaj kanały wejściowe w mikserze lub interfejsie przed podłączeniem lub odłączeniem kabli sygnałowych.
Upewnij się, że urządzenie nie znajduje się w pobliżu silnych pól magnetycznych, np. transformatorów sieciowych.
Przed użyciem
- Upewnij się, że używasz ekranowanych kabli audio.
- Wycisz kanały wejściowe miksera/interfejsu przed podłączeniem.
- Sprawdź, czy urządzenie jest używane w profesjonalnym środowisku (studio/scena).
- Upewnij się, że kable są poprawnie wpięte do gniazd Combo/XLR.
Parametry w praktyce
- Galwaniczna izolacja
- Fizyczna separacja elektryczna między wejściem a wyjściem za pomocą transformatora, co eliminuje pętle masy.
Ilustracje i schematy
- Schemat połączeń pokazuje przepływ sygnału od wejścia do wyjścia.

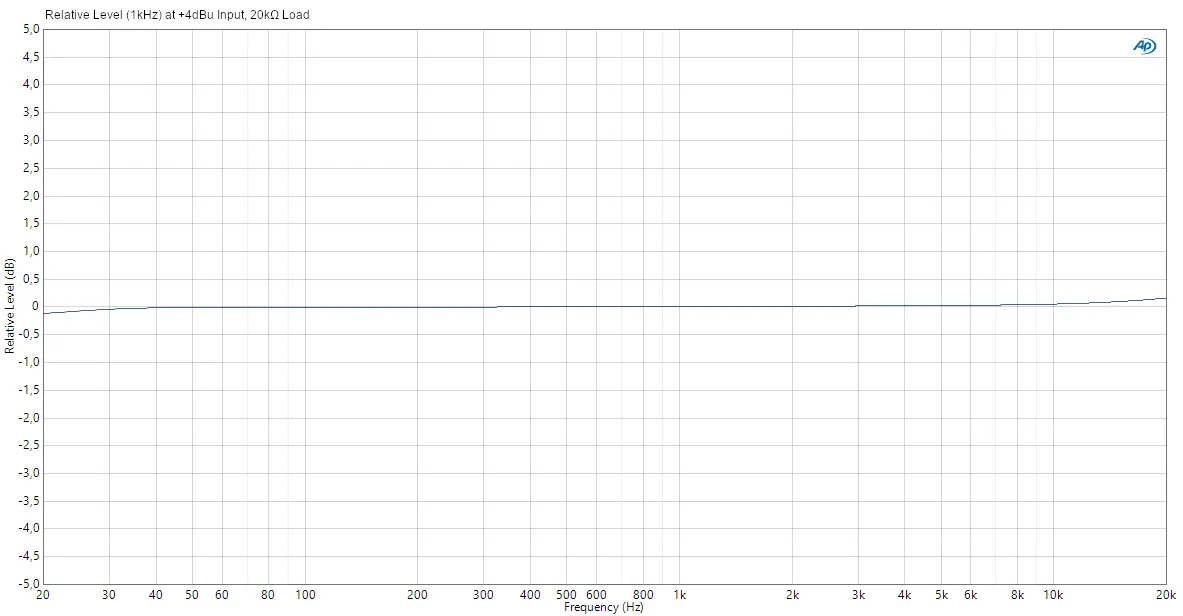

- Urządzenie zachowuje poziom sygnału (przełożenie 1:1) przy jednoczesnej eliminacji zakłóceń.
Zgodność modelu
- Przeznaczony wyłącznie do zastosowań profesjonalnych (studio, TV, broadcast, scena).
- Nie nadaje się do użytku domowego.
