Instrukcja obsługi panelu słonecznego ECO-WORTHY 150W
Szybki przewodnik po panelu słonecznym ECO-WORTHY 150W. Poznaj parametry techniczne, możliwości łączenia paneli w systemy 12V/24V/48V oraz dane dotyczące montażu i konserwacji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

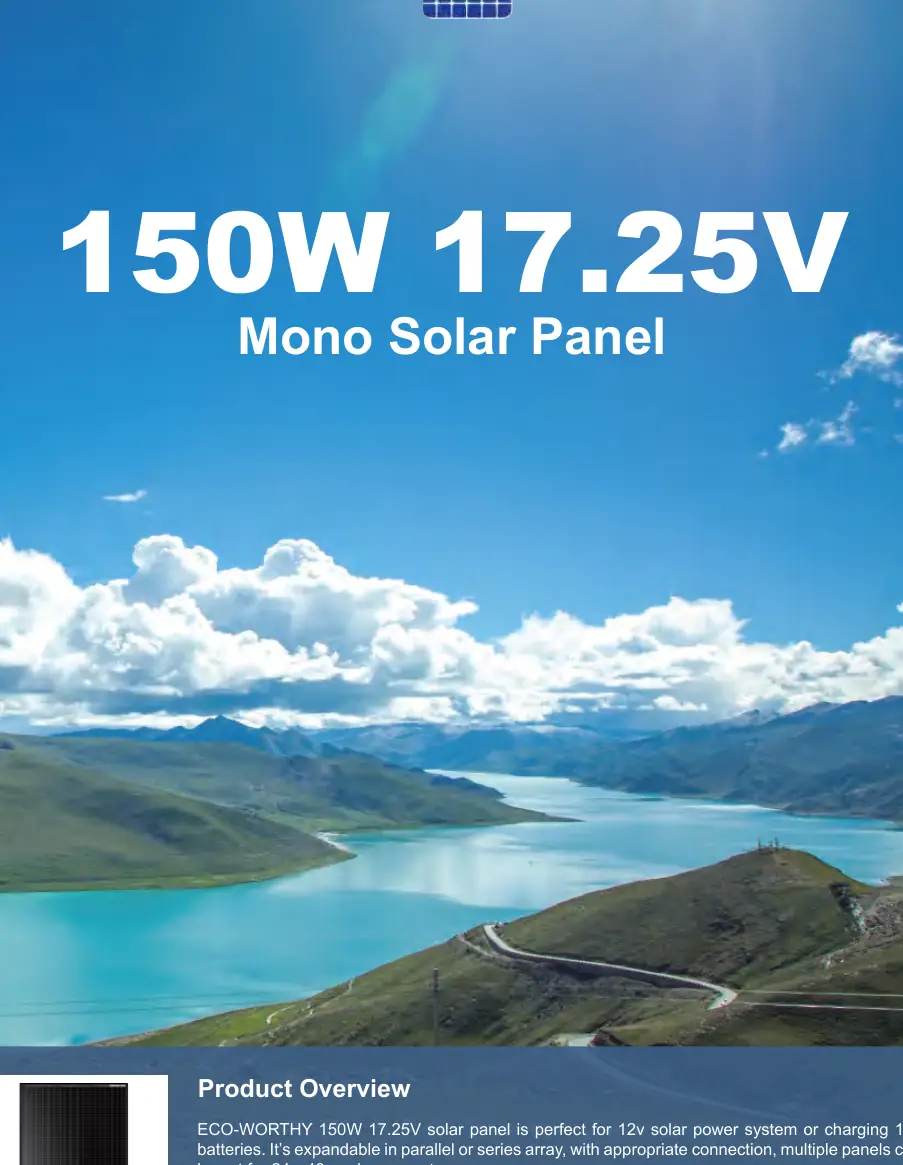

Panel słoneczny ECO-WORTHY 150W jest przeznaczony do systemów zasilania 12V lub ładowania akumulatorów 12V. Urządzenie charakteryzuje się trwałą konstrukcją z aluminiową ramą i szkłem hartowanym, co zapewnia ponad 20-letnią żywotność. Panel posiada wbudowaną diodę zapobiegającą prądowi wstecznemu.
Możliwości rozbudowy
Panele można łączyć w układy równoległe lub szeregowe. Dzięki odpowiednim połączeniom możliwe jest stworzenie systemów 24V, 48V lub większych.
Montaż i zastosowanie
Panel można łatwo zamontować za pomocą odpowiednich wsporników. Znajduje zastosowanie w przyczepach kempingowych, kamperach, na łodziach, w domach, ogrodach, szopach czy gospodarstwach rolnych.
Dane techniczne
Parametry elektryczne
- Moc znamionowa: 150W
- Napięcie maksymalne (Vmp): 17.25V
- Napięcie obwodu otwartego (Voc): 20.00V
- Prąd zwarciowy: 8.70A
- Prąd maksymalny: 9.22A
Parametry mechaniczne

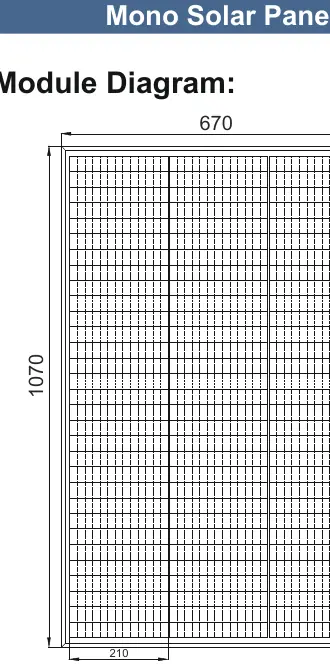

- Wymiary: 1070mm x 670mm x 35mm
- Waga: 8.00 kg
- Powierzchnia przednia: szkło hartowane
- Klasa szczelności puszki przyłączeniowej: IP65
- Długość kabla przedłużającego: 90cm
Wsparcie techniczne
W razie problemów technicznych prosimy o kontakt z producentem.
Numer kontaktowy USA: 1-866-939-8222
Numer kontaktowy Wielka Brytania: +44 20 7570 0328
Email: [email protected]
Praktyczna pomoc
Typowe problemy
Producent nie ponosi odpowiedzialności za szkody wynikające z niewłaściwej instalacji, obsługi, klęsk żywiołowych lub użycia w warunkach anormalnych.
Przed użyciem
- Sprawdź, czy panel nie jest uszkodzony mechanicznie.
- Upewnij się, że posiadasz odpowiednie wsporniki montażowe.
- Zaplanuj konfigurację systemu (12V, 24V lub 48V) przed podłączeniem.
- Upewnij się, że miejsce montażu zapewnia odpowiednie nasłonecznienie.
