Instrukcja obsługi panelu słonecznego ECO-WORTHY 195W 18V
Szybki przewodnik po panelu słonecznym ECO-WORTHY 195W 18V. Sprawdź parametry techniczne, wymiary, charakterystykę elektryczną oraz informacje o instalacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Panel słoneczny ECO-WORTHY 195W 18V to monokrystaliczny moduł PERC o wymiarach 1335x670x35mm i wadze 9.29kg. Jest wyposażony w złącza MC4 i puszkę przyłączeniową IP67. str. 2, 3
Najważniejsze czynności
- Kontakt z serwisem w razie problemów str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc maksymalna (Pmax) | 195W | Moc wyjściowa w warunkach STC | str. 3 |
| Napięcie obwodu otwartego (Voc) | 24.5V | Napięcie bez obciążenia | str. 3 |
| Prąd zwarcia (Isc) | 10.14A | Prąd przy zwarciu | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa i kontakt str. 1
- Cechy produktu str. 2
- Specyfikacja i wymiary str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

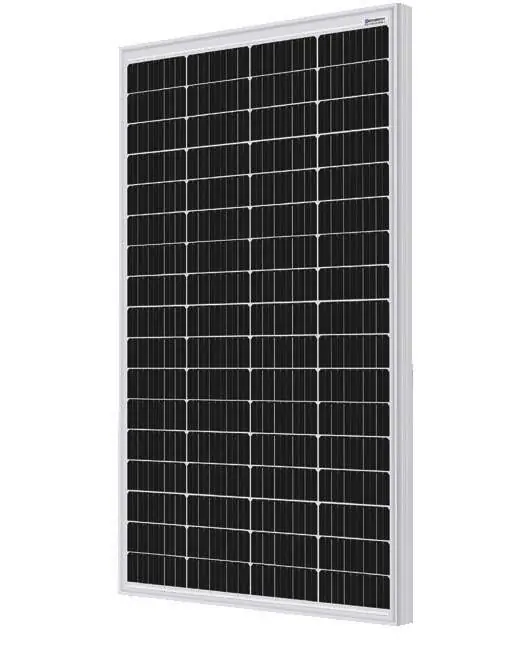

Panel słoneczny ECO-WORTHY 195W 18V to monokrystaliczny moduł PERC o wysokiej wydajności. Urządzenie zostało zaprojektowane z myślą o trwałości, posiadając wzmocnioną ramę aluminiową, hartowane szkło oraz wbudowane diody zabezpieczające przed prądem zwrotnym. Panel jest przeznaczony do systemów fotowoltaicznych i charakteryzuje się stopniem ochrony IP67 dla puszki przyłączeniowej.
Specyfikacja techniczna
- Model: ECOM195W
- Moc maksymalna (Pmax): 195W
- Napięcie obwodu otwartego (Voc): 24.5V
- Prąd zwarcia (Isc): 10.14A
- Napięcie mocy maksymalnej (Vmp): 20.2V
- Prąd mocy maksymalnej (Imp): 9.65A
- Wymiary: 1335 x 670 x 35 mm
- Waga: 9.29 kg
- Typ złącza: MC4
- Zakres temperatur pracy: -40°C do +85°C
Budowa i wymiary
Panel posiada aluminiową ramę oraz hartowane szkło o wysokiej przepuszczalności. Z tyłu znajduje się puszka przyłączeniowa o klasie szczelności IP67. Wymiary zewnętrzne wynoszą 1335 mm długości, 670 mm szerokości oraz 35 mm grubości. Szczegółowy schemat otworów montażowych znajduje się w dokumentacji technicznej.
Wsparcie techniczne
W przypadku problemów technicznych, których nie można rozwiązać za pomocą niniejszej instrukcji, należy skontaktować się z obsługą klienta ECO-WORTHY:
- Strona internetowa: www.eco-worthy.com
- E-mail: [email protected]
- Telefon (USA): 1-866 939 8222
- Telefon (Wielka Brytania): +44 7553 4069 88
- Telefon (Niemcy): +49 6175 6514 999
- Telefon (Japonia): +0081 5058 3865 87
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia złączy MC4, upewnij się, że są czyste i suche. Sprawdź, czy panel nie jest zacieniony przez obiekty zewnętrzne.
Pamiętaj, że dane techniczne podane w instrukcji (STC) są mierzone w warunkach laboratoryjnych (1000W/m², 25°C). Rzeczywista wydajność zależy od nasłonecznienia i temperatury.
Przed użyciem
- Sprawdź stan fizyczny panelu (szkło, rama) pod kątem uszkodzeń transportowych.
- Upewnij się, że złącza MC4 są kompatybilne z resztą systemu.
- Zweryfikuj, czy miejsce montażu zapewnia optymalne nasłonecznienie.
- Sprawdź, czy system montażowy jest odpowiedni dla wymiarów 1335x670x35mm.
