Instrukcja obsługi panelu słonecznego ECO-WORTHY 195W 18V Bifacial
Szybki przewodnik po panelu słonecznym ECO-WORTHY 195W 18V Bifacial. Zawiera specyfikację techniczną, wymiary, charakterystykę elektryczną oraz informacje o wsparciu technicznym.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- ECO-WORTHY 195W 18V Bifacial to monokrystaliczny panel słoneczny o mocy 195W, wyposażony w złącza MC4, przeznaczony do systemów fotowoltaicznych. Posiada dwustronną konstrukcję (bifacial) zwiększającą wydajność. str. 2, 3
Najważniejsze czynności
- Kontakt z serwisem str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc maksymalna (Pmax) | 195W | Moc wyjściowa panelu | str. 3 |
| Napięcie obwodu otwartego (Voc) | 21.2V | Napięcie bez obciążenia | str. 3 |
| Prąd zwarciowy (Isc) | 11.60A | Prąd przy zwarciu | str. 3 |
Gdzie szukać w PDF

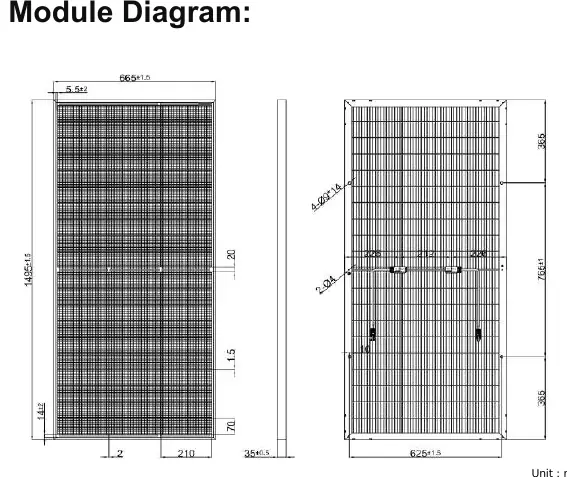

- Specyfikacja i diagramy str. 3
- Wsparcie techniczne str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy panelu słonecznego ECO-WORTHY 195W 18V Bifacial. Dokument zawiera kluczowe parametry techniczne, wymiary oraz dane kontaktowe wsparcia technicznego. Panel jest typu monokrystalicznego, dwustronnego (bifacial), co pozwala na zwiększenie wydajności energetycznej.
Opis produktu
Panel słoneczny ECO-WORTHY 195W charakteryzuje się następującymi cechami:
- Bifacial generation: Dwustronna generacja energii zwiększająca wydajność.
- IP68 waterproof: Wysoka odporność na warunki atmosferyczne.
- Trwała konstrukcja: Aluminiowa rama oraz hartowane szkło o wysokiej przepuszczalności.
- Zabezpieczenia: Wbudowana dioda zapobiegająca prądowi wstecznemu.
- Złącza: Standardowe złącza MC4.
Dane techniczne
Kluczowe parametry elektryczne (STC):
- Moc maksymalna (Pmax): 195W
- Napięcie obwodu otwartego (Voc): 21.2V
- Prąd zwarciowy (Isc): 11.60A
- Napięcie mocy maksymalnej (Vmp): 18.3V
- Prąd mocy maksymalnej (Imp): 10.90A
- Maksymalne napięcie systemowe: 1000Vdc
- Temperatura pracy: -40°C do +80°C
Wsparcie techniczne
W przypadku problemów technicznych, których nie można rozwiązać za pomocą instrukcji, należy skontaktować się z producentem:
- Strona www: www.eco-worthy.com
- E-mail: [email protected]
- Telefon (US): 1-866 939 8222
- Telefon (UK): +44 7553 4069 88
- Telefon (DE): +49 6175 6514 999
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Upewnij się, że panel jest czysty i nie jest zacieniony. W przypadku paneli bifacial sprawdź, czy tylna strona ma dostęp do światła odbitego.
Sprawdź, czy złącza MC4 są poprawnie wpięte i nieuszkodzone. Upewnij się, że przewody nie są załamane.
Przed użyciem
- Sprawdź, czy panel nie posiada uszkodzeń mechanicznych (pęknięcia szkła, wygięcia ramy).
- Upewnij się, że regulator ładowania obsługuje napięcie Voc 21.2V.
- Sprawdź, czy miejsce montażu zapewnia stabilne podparcie.
- Upewnij się, że złącza MC4 są czyste i suche przed podłączeniem.
