Instrukcja obsługi miernika grubości powłok PCE-CT 100N
Szybki przewodnik po mierniku grubości powłok PCE-CT 100N. Dowiedz się, jak przeprowadzać pomiary, kalibrować urządzenie, zarządzać danymi przez USB i Wi-Fi oraz dbać o sondy pomiarowe.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Miernik PCE-CT 100N służy do nieniszczącego pomiaru grubości powłok na podłożach metalowych. Urządzenie wykorzystuje metody magnetyczne (dla podłoży ferromagnetycznych) oraz prądów wirowych (dla podłoży nieżelaznych). Przed użyciem należy upewnić się, że powierzchnia próbki jest czysta, gładka i wolna od oleju.
Przygotowanie do pomiaru
- Powierzchnia próbki powinna być płaska. Jeśli promień krzywizny jest mniejszy niż 30 mm, należy użyć pierścienia wsporczego.
- W przypadku lekkich próbek należy zapewnić stabilne podparcie.
- Sonda musi być ustawiona prostopadle do powierzchni próbki.
- Należy unikać silnych pól magnetycznych i wibracji podczas pomiaru.
Obsługa i ustawienia

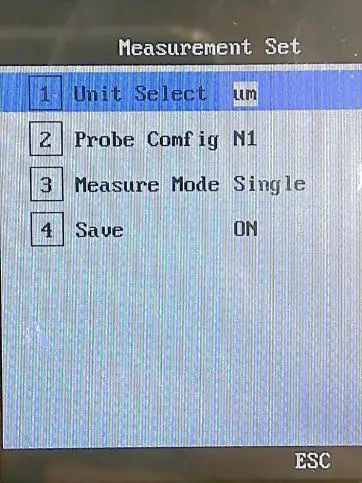

Urządzenie posiada ekran dotykowy oraz menu nawigacyjne. Główne ustawienia obejmują wybór jednostek (µm), konfigurację sondy (Fe/NFe), tryb pomiaru (pojedynczy/ciągły) oraz funkcję automatycznego zapisu danych. Zmiana sondy wymaga wyłączenia urządzenia przed jej odłączeniem.
Kalibracja

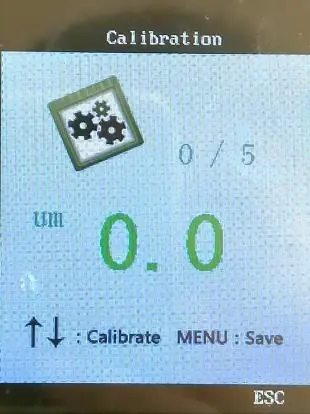

Kalibrację należy przeprowadzić przed pierwszym użyciem lub po długim okresie nieużywania urządzenia. Proces wymaga wykonania 6 pomiarów na dostarczonym wzorcu, w tym kalibracji zerowej (bez podkładki) oraz pomiarów na foliach wzorcowych.
Przesyłanie danych
Urządzenie umożliwia zapis do 500 pomiarów. Dane można przesyłać na dwa sposoby: przez port USB na pamięć zewnętrzną (tylko zapis) lub bezprzewodowo przez Wi-Fi do urządzenia z systemem Android przy użyciu dedykowanej aplikacji.
Konserwacja i bezpieczeństwo
- Urządzenie należy czyścić wyłącznie wilgotną szmatką z użyciem środków o neutralnym pH.
- Nie wolno używać rozpuszczalników ani materiałów ściernych.
- Wymiana baterii polega na odkręceniu pokrywy z tyłu urządzenia.
- Urządzenie powinno być naprawiane wyłącznie przez wykwalifikowany personel PCE Instruments.
Praktyczna pomoc
Typowe problemy
Należy przeprowadzić osobną kalibrację przy użyciu 5 próbek testowych.
Sprawdź, czy powierzchnia jest czysta, gładka i czy sonda jest ustawiona prostopadle do podłoża.
Upewnij się, że aplikacja została poprawnie zainstalowana na urządzeniu z systemem Android i że połączenie Wi-Fi zostało aktywowane w menu miernika.
Przed użyciem
- Sprawdź obudowę pod kątem widocznych uszkodzeń.
- Upewnij się, że powierzchnia próbki jest czysta i wolna od oleju.
- Wybierz odpowiednią sondę (Fe dla metali magnetycznych, NFe dla nieżelaznych).
- Przeprowadź kalibrację, jeśli urządzenie nie było używane przez dłuższy czas.
- Upewnij się, że warunki środowiskowe (temperatura, wilgotność) są zgodne ze specyfikacją.
Parametry w praktyce
- Zakres pomiarowy
- 0 - 1250 µm
- Warunki pracy
- 0 - 50 °C, 20 - 90 % wilgotności względnej (bez kondensacji)
Ilustracje i schematy

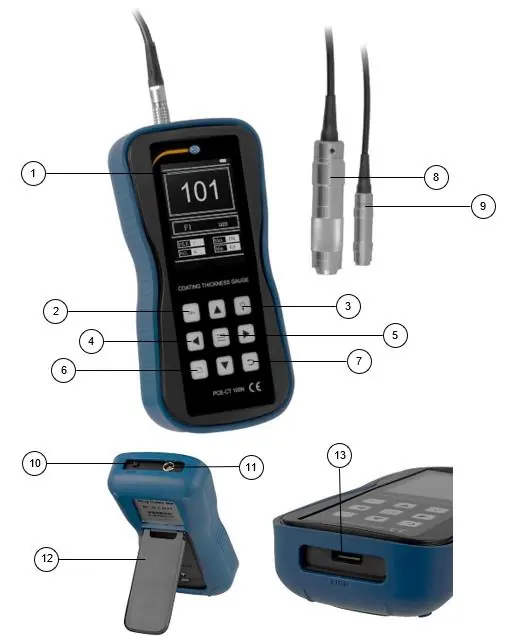

- Sonda Fe: Wykorzystuje indukcję magnetyczną do pomiaru grubości powłok na metalach magnetycznych.
- Sonda NFe: Wykorzystuje prądy wirowe do pomiaru grubości powłok na metalach nieżelaznych.
- Ekran główny: Wyświetla wynik pomiaru, tryb, numer pliku oraz statystyki (Max/Min).
Zgodność modelu
- Port USB służy wyłącznie do zapisu danych na pamięć zewnętrzną, nie do połączenia z komputerem.
- Aplikacja do przesyłania danych przez Wi-Fi jest przeznaczona dla urządzeń z systemem Android.
