Instrukcja montażu adaptera CANbus Philips 18952C2 H7
Przewodnik instalacji adaptera CANbus Philips 18952C2 dla żarówek H7-LED. Dowiedz się, jak przygotować osłonę reflektora, podłączyć moduł i bezpiecznie zamocować go w samochodzie VW Passat B6.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu adaptera CANbus Philips 18952C2 w reflektorach H7-LED, ze szczególnym uwzględnieniem modelu VW Passat B6. str. 1, 2
Najważniejsze czynności
- Wycięcie otworu 25mm w osłonie gumowej str. 4
- Podłączenie elektryczne adaptera str. 5, 7
- Zamocowanie modułu opaską zaciskową str. 6, 8
Pierwsze uruchomienie
- Po montażu włącz zapłon i światła, aby sprawdzić, czy komunikat o błędzie zniknął. str. 9
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu adaptera CANbus Philips 18952C2, przeznaczonego do współpracy z żarówkami H7-LED. Dokument skupia się na specyficznej instalacji w pojeździe VW Passat B6. Przed przystąpieniem do prac upewnij się, że masz odpowiednie narzędzia (nóż, nożyczki) oraz opaski zaciskowe.
Przygotowanie do montażu

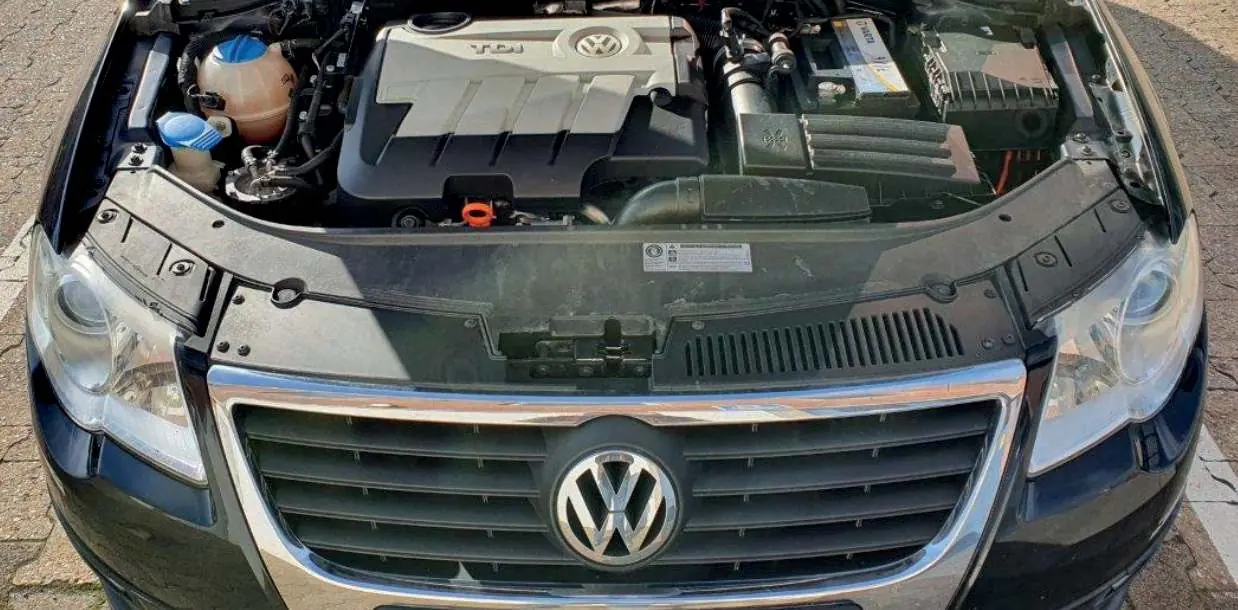

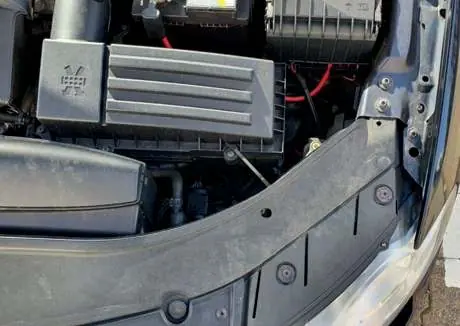

Przed rozpoczęciem prac upewnij się, że zapłon oraz światła samochodu są wyłączone. Zapewnij sobie dostęp do komory silnika i zlokalizuj reflektory. Instrukcja przewiduje montaż zarówno po lewej, jak i prawej stronie pojazdu.
Przygotowanie osłony reflektora
Aby zainstalować adapter, konieczna jest modyfikacja gumowej osłony reflektora:
- Zdejmij gumową osłonę z tyłu reflektora.
- Na środku osłony narysuj okrąg o średnicy 25 mm.
- Używając noża, wykonaj nacięcie w kształcie krzyża wewnątrz wyznaczonego okręgu.
- Za pomocą nożyczek wytnij otwór o średnicy 25 mm.

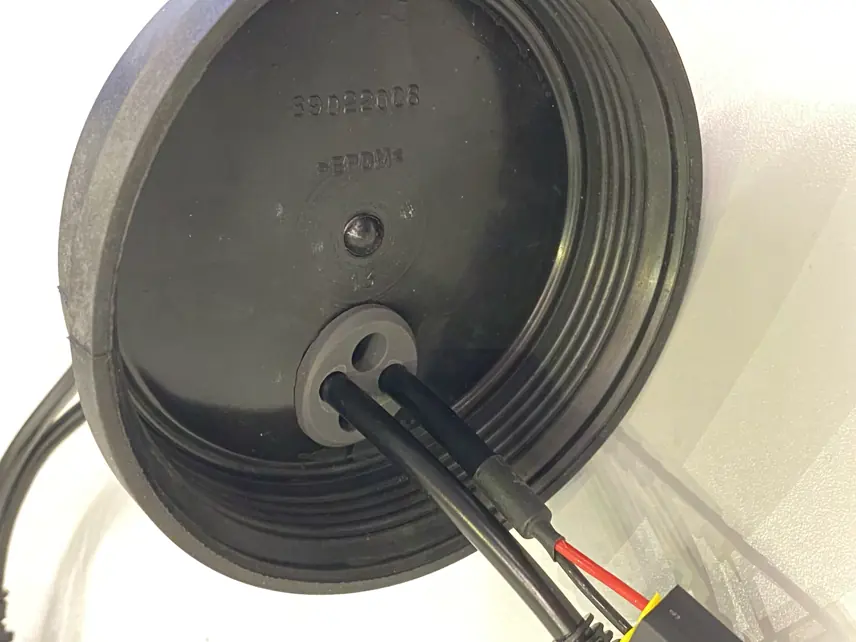

- W wyciętym otworze zamontuj gumową przelotkę (grommet) przewodu adaptera CANbus.

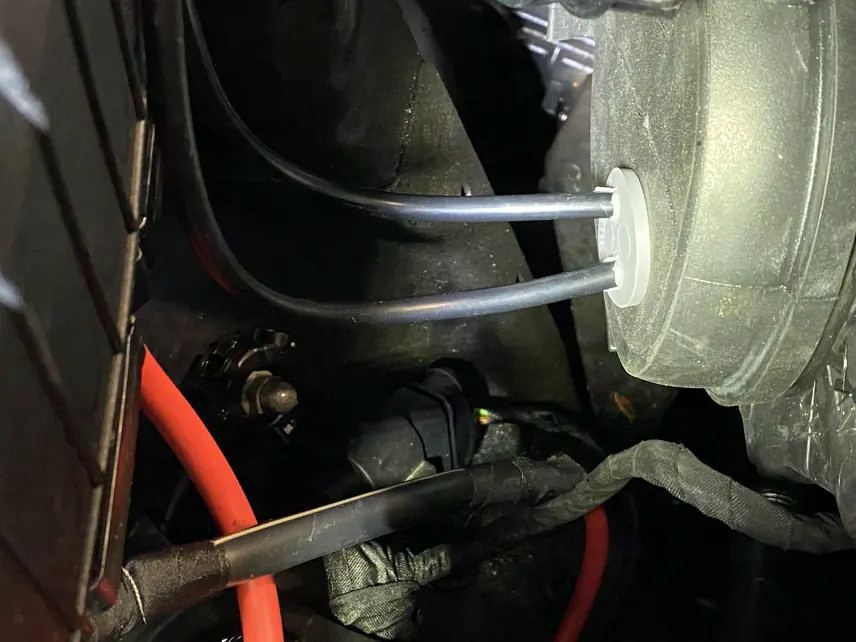

Podłączenie elektryczne
Po przygotowaniu osłony wykonaj połączenia elektryczne:

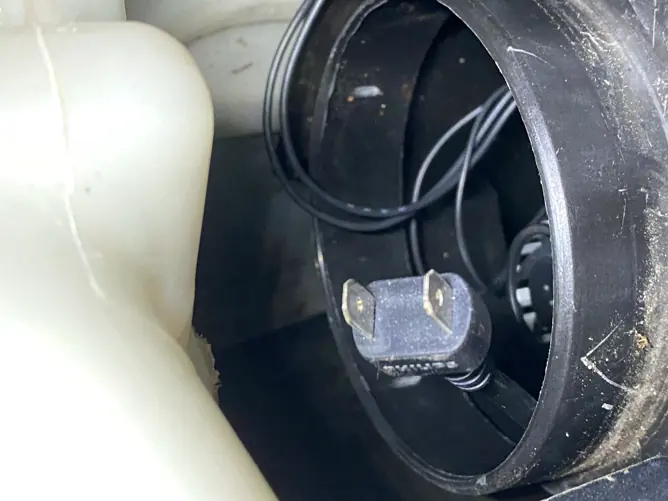

- Podłącz wtyczki adaptera CANbus do odpowiednich gniazd wewnątrz reflektora.
- Upewnij się, że połączenia są stabilne i poprawne.
- Załóż zmodyfikowaną osłonę gumową z powrotem na reflektor, dbając o to, aby otwór był szczelnie zamknięty przez przelotkę.

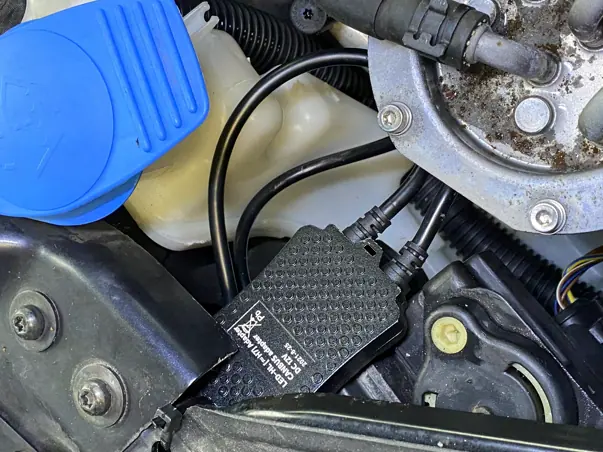

Montaż i zabezpieczenie modułu
Moduł CANbus musi zostać bezpiecznie zamocowany w komorze silnika:
- Wybierz odpowiednie miejsce w pobliżu reflektora, aby moduł nie był narażony na uszkodzenia mechaniczne ani nadmierne ciepło.
- Przymocuj moduł do elementów konstrukcyjnych pojazdu za pomocą dołączonych opasek zaciskowych.
- Upewnij się, że przewody nie są naprężone i nie blokują innych elementów.
Weryfikacja działania
Po zakończeniu montażu włącz zapłon i światła. Sprawdź na desce rozdzielczej, czy komunikat o błędzie spalonej żarówki zniknął. Jeśli błąd nadal występuje, sprawdź poprawność połączeń elektrycznych.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Komunikat o błędzie żarówki na desce rozdzielczej
Sprawdź, czy wszystkie wtyczki adaptera CANbus są poprawnie i do końca wpięte.
Trudności z zamknięciem osłony gumowej
Upewnij się, że otwór wycięty w osłonie nie jest zbyt duży i że przelotka jest prawidłowo osadzona.
Przed użyciem
- Wyłącz zapłon i światła pojazdu
- Przygotuj nóż i nożyczki do modyfikacji osłony
- Upewnij się, że posiadasz opaski zaciskowe do montażu modułu
- Zlokalizuj miejsce montażu modułu w komorze silnika
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat przedstawia proces wycinania otworu w osłonie gumowej
- Ilustracje pokazują sposób podłączenia wtyczek wewnątrz reflektora
- Zdjęcia wskazują sposób mocowania modułu za pomocą opasek zaciskowych
Zgodność modelu
- Instrukcja dedykowana dla modelu VW Passat B6
