Instrukcja obsługi lampy Philips Hue Phoenix 1153/31/PH
Szybki przewodnik instalacji i obsługi lampy Philips Hue Phoenix 1153/31/PH. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i przygotować oświetlenie do pracy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i przygotowania do pracy lampy Philips Hue Phoenix. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie elektryczne jest wyłączone. Oprawa przeznaczona jest do użytku wewnątrz pomieszczeń (IP20). Do montażu wymagane są podstawowe narzędzia: wiertarka oraz śrubokręty (płaski i krzyżakowy).
Montaż i instalacja
- Wyłączenie zasilania: Przed rozpoczęciem jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.

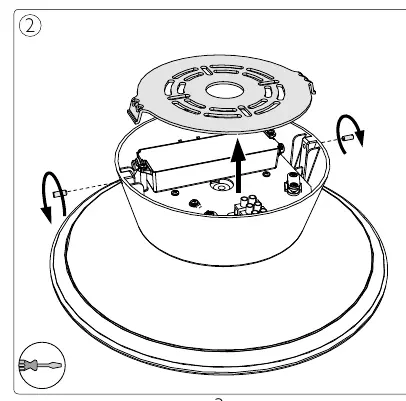

- Demontaż wspornika: Odkręć śruby mocujące, aby oddzielić wspornik montażowy od korpusu lampy.
- Mocowanie wspornika: Przyłóż wspornik do sufitu lub ściany w miejscu docelowym. Wywierć otwory, włóż kołki rozporowe i przykręć wspornik za pomocą dołączonych śrub.
- Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami (faza, neutralny, uziemienie). Upewnij się, że połączenia są stabilne i bezpieczne.
- Montaż lampy: Nałóż korpus lampy na zamontowany wspornik i zabezpiecz go, dokręcając śruby boczne.
- Uruchomienie: Po poprawnym zamontowaniu oprawy włącz zasilanie w skrzynce bezpieczników.
Dane techniczne i kontakt
W przypadku problemów lub pytań dotyczących produktu, można skontaktować się z centrum obsługi Philips Lighting. Dane kontaktowe dostępne są w sekcji serwisowej producenta. Pamiętaj, aby zawsze przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w skrzynce bezpieczników zostało włączone oraz czy przewody w kostce przyłączeniowej są poprawnie i stabilnie osadzone.
Trudności z montażem wspornika
Upewnij się, że używasz odpowiednich kołków rozporowych dostosowanych do rodzaju powierzchni (sufit/ściana) oraz że wspornik jest wypoziomowany przed dokręceniem śrub.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpieczników.
- Przygotuj wiertarkę oraz śrubokręty (płaski i krzyżakowy).
- Upewnij się, że masz dostęp do przewodów zasilających w miejscu montażu.
- Sprawdź, czy zestaw zawiera wszystkie elementy montażowe.
Ilustracje i schematy
- Krok 1: Wyłączenie zasilania na bezpiecznikach.
- Krok 2: Odkręcenie wspornika montażowego od lampy.
- Krok 3a: Przykręcenie wspornika do powierzchni montażowej.
- Krok 4: Podłączenie przewodów zasilających do kostki.
- Krok 5: Finalne zamocowanie lampy na wsporniku.
Zgodność modelu
- Produkt wymaga systemu Philips Hue do pełnej funkcjonalności inteligentnego oświetlenia.
