Instrukcja obsługi lampy ściennej zewnętrznej Philips 17389/**/PN
Szybki przewodnik instalacji i obsługi lampy ściennej zewnętrznej Philips 17389/**/PN. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz wymienić źródło światła.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu zewnętrznej lampy ściennej Philips 17389/**/PN, w tym przygotowanie podstawy, podłączenie elektryczne oraz montaż źródła światła. str. 3, 4, 5, 6
Najważniejsze czynności
- Montaż lampy na ścianie str. 4
- Podłączenie przewodów str. 5
Pierwsze uruchomienie
- Włącz zasilanie w skrzynce bezpieczników po zakończeniu montażu. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Klasa szczelności | IPX4 | Odporność na zachlapanie | str. 2 |
| Gwint | E27 | Typ oprawki żarówki | str. 2 |
| Moc maksymalna | 42W | Limit mocy żarówki | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu str. 3, 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa ścienna zewnętrzna Philips 17389/**/PN jest przeznaczona do montażu na zewnątrz budynków. Urządzenie posiada klasę szczelności IPX4, co oznacza ochronę przed bryzgami wody. Przed przystąpieniem do jakichkolwiek prac montażowych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników.
Wymagane narzędzia
- Wiertarka
- Śrubokręt płaski
- Śrubokręt krzyżakowy
- Nóż
- Klucz imbusowy
Montaż i instalacja
- Przygotowanie: Wyłącz zasilanie elektryczne.
- Demontaż: Odkręć śruby mocujące obudowę lampy, aby oddzielić ją od podstawy montażowej.
- Przygotowanie podstawy: Włóż gumową uszczelkę (przepust kablowy) w otwór podstawy montażowej.

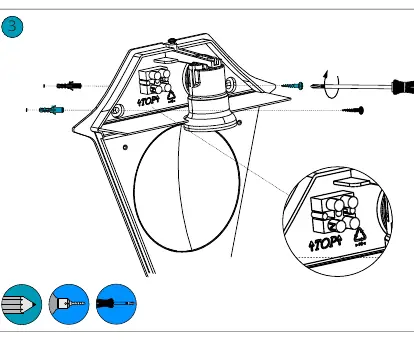

- Montaż do ściany: Przyłóż podstawę do ściany, zaznacz otwory, wywierć je i przykręć podstawę za pomocą kołków i śrub.
- Podłączenie elektryczne: Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami. Upewnij się, że połączenie jest szczelne.
- Montaż żarówki: Wkręć żarówkę z gwintem E27 (maksymalna moc 42W).
- Złożenie: Nałóż obudowę lampy na podstawę i przykręć ją śrubami.
- Uruchomienie: Włącz zasilanie elektryczne.
Dane techniczne
- Typ gwintu: E27
- Moc maksymalna: 42W
- Klasa szczelności: IPX4
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy żarówka została poprawnie wkręcona w oprawkę.
Upewnij się, że używasz odpowiednich kołków rozporowych dostosowanych do rodzaju powierzchni ściany.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku prądu
- Przygotuj niezbędne narzędzia: wiertarkę, śrubokręty, nóż
- Upewnij się, że posiadasz żarówkę E27 o mocy nieprzekraczającej 42W
- Sprawdź, czy miejsce montażu jest odpowiednie dla klasy IPX4
