Instrukcja obsługi monitora CRT Philips 105G79
Szybki przewodnik po monitorze CRT Philips 105G79: specyfikacja techniczna, ustawienia OSD, kompatybilność z systemami oraz wskazówki dotyczące instalacji i obsługi.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

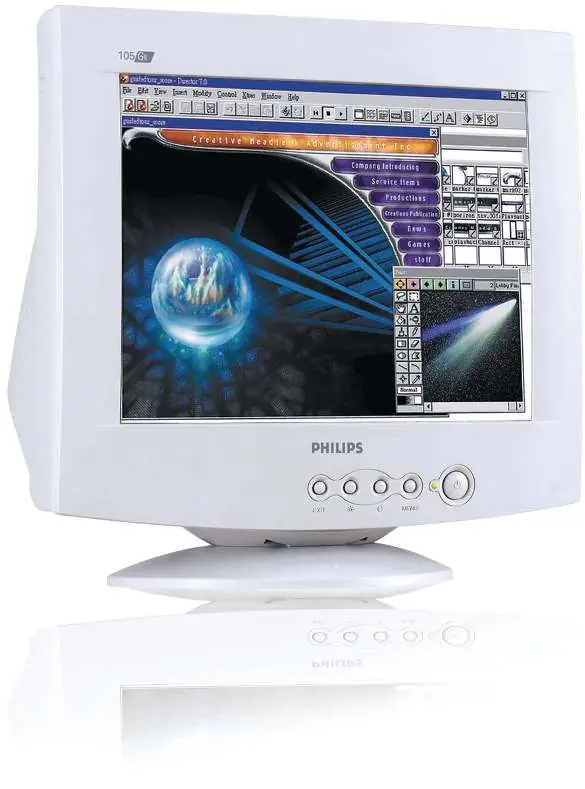

Monitor Philips 105G79 to 15-calowy wyświetlacz CRT zaprojektowany z myślą o jakości obrazu i łatwości użytkowania. Urządzenie wspiera technologię plug-and-play, co pozwala na szybką instalację bez konieczności ręcznej konfiguracji skomplikowanych ustawień. Monitor jest kompatybilny zarówno z komputerami PC, jak i Macintosh.
Opis urządzenia i obsługa
Monitor wyposażony jest w panel sterowania On-Screen-Display (OSD), który umożliwia personalizację obrazu. Dostępne funkcje obejmują regulację jasności, kontrastu oraz pozycjonowania poziomego i pionowego. Menu OSD obsługuje wiele języków, w tym angielski, francuski, niemiecki, włoski, hiszpański, portugalski i rosyjski.
Instalacja i podłączenie
Urządzenie korzysta ze standardowego złącza wideo D-sub. W zestawie znajduje się przewód zasilający oraz kabel wideo. Monitor posiada wbudowany zasilacz i jest gotowy do pracy po podłączeniu do źródła zasilania oraz komputera.
Dane techniczne
- Typ ekranu: Flat Square Tube (płaska rura kwadratowa)
- Rozmiar panelu: 15 cali (38 cm)
- Optymalna rozdzielczość: 800 x 600 przy 85 Hz
- Maksymalna rozdzielczość: 1024 x 768 przy 60 Hz
- Częstotliwość odchylania poziomego: 30 - 54 kHz
- Częstotliwość odchylania pionowego: 50 - 120 Hz
- Pobór mocy: 62 W (tryb pracy), 5 W (tryb wyłączenia)
- Wymiary z podstawą: 360 x 362 x 387 mm
- Waga: 11,5 kg
Bezpieczeństwo i warunki pracy
Monitor powinien pracować w temperaturze otoczenia od 0°C do 40°C. Przechowywanie urządzenia jest możliwe w zakresie temperatur od -25°C do 65°C. Konstrukcja monitora jest wolna od ołowiu, co wspiera ochronę środowiska.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dioda LED nie świeci na zielono
Sprawdź podłączenie przewodu zasilającego oraz czy monitor jest włączony przyciskiem zasilania.
Obraz wymaga regulacji (jasność, kontrast, pozycja)
Użyj przycisków na przednim panelu, aby wywołać menu OSD i dokonać odpowiednich korekt.
Przed użyciem
- Upewnij się, że masz dostęp do gniazdka zasilania AC.
- Sprawdź, czy posiadasz kabel wideo D-sub.
- Upewnij się, że komputer posiada odpowiednie wyjście wideo kompatybilne z monitorem.
- Zapewnij odpowiednią przestrzeń na biurku (wymiary 360 x 362 x 387 mm).
Parametry w praktyce
- Optymalna rozdzielczość 800 x 600 @ 85 Hz
- Zalecane ustawienie dla uzyskania najostrzejszego obrazu i płynności przy odświeżaniu 85 Hz.
- Wskaźnik LED
- Zielony oznacza pracę monitora, bursztynowy oznacza tryb wyłączenia/czuwania.
Ilustracje i schematy

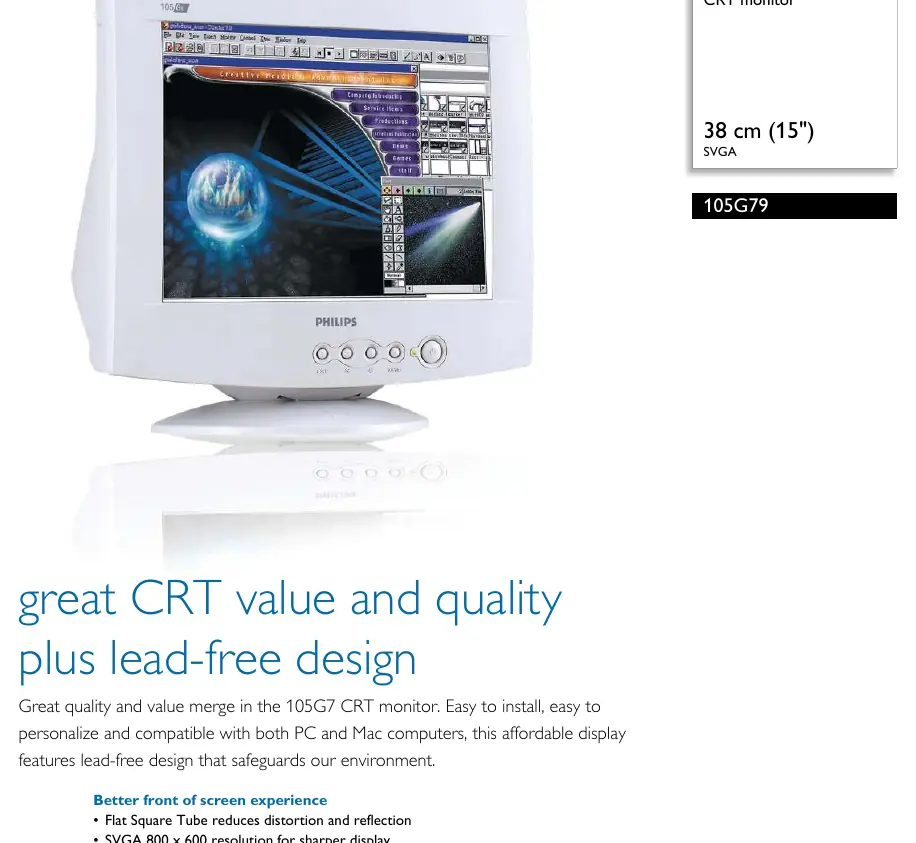

- Przedni panel zawiera przyciski: EXIT, regulację jasności/kontrastu, przycisk MENU oraz przycisk zasilania z diodą LED.
Zgodność modelu
- Kompatybilny z systemami Windows 98, ME, 2000 oraz XP.
- Współpracuje z komputerami PC oraz Macintosh.
