Instrukcja serwisowa monitora LCD Philips 190X6
Szczegółowa instrukcja serwisowa i demontażu monitora LCD Philips 190X6. Dokument zawiera schematy budowy, widoki płytek drukowanych (PCB) oraz wykaz okablowania niezbędny do naprawy i konserwacji urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jest to instrukcja serwisowa monitora Philips 190X6, zawierająca schematy demontażu, widoki płytek PCB oraz wykaz okablowania. str. 1, 2, 3, 4
Najważniejsze czynności
- Demontaż obudowy str. 2, 3
- Identyfikacja podzespołów PCB str. 4, 5, 6, 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100-240V, 50-60Hz | Napięcie wejściowe | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF

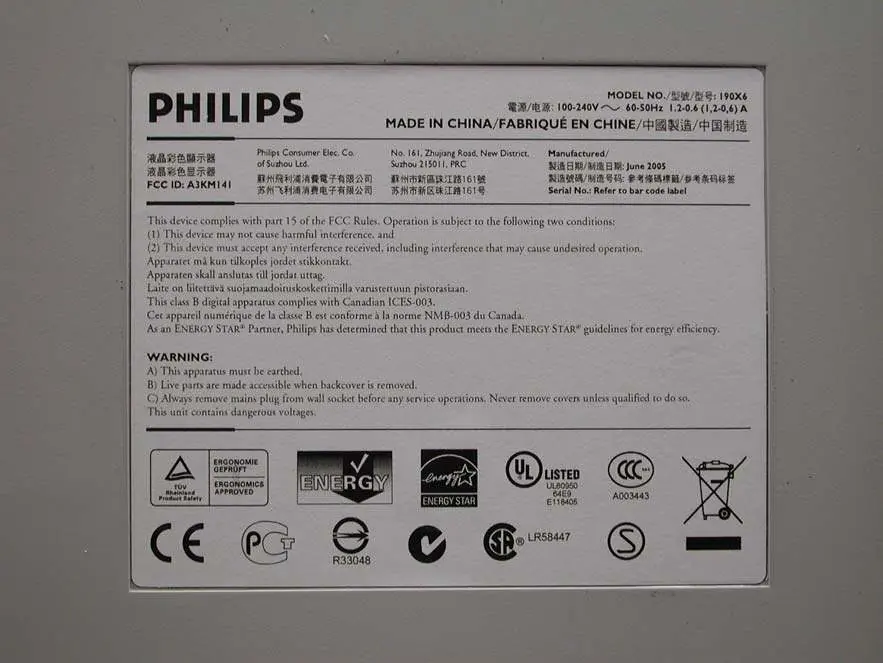

- Tabliczka znamionowa str. 1
- Demontaż obudowy str. 2, 3
- Widoki PCB str. 4, 5, 6, 7
- Okablowanie str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest instrukcją serwisową przeznaczoną dla wykwalifikowanego personelu technicznego. Zawiera szczegółowe zdjęcia i schematy przedstawiające budowę wewnętrzną monitora Philips 190X6, co ułatwia proces demontażu, diagnostyki oraz wymiany podzespołów. Dokument zawiera również ostrzeżenia dotyczące bezpieczeństwa, w tym wymóg uziemienia urządzenia oraz informacje o obecności elementów pod wysokim napięciem.
Demontaż i budowa

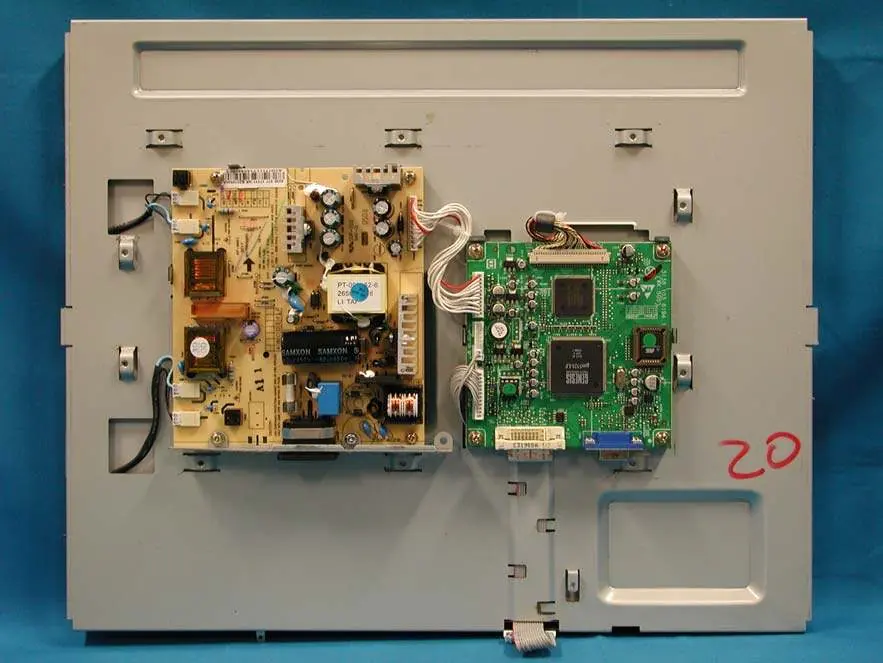

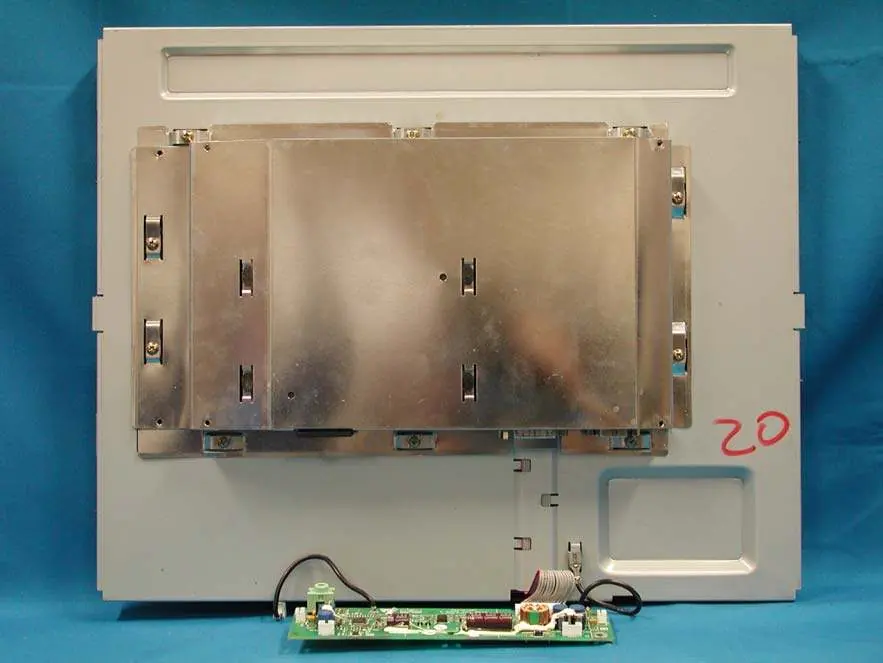

Instrukcja przedstawia kolejne etapy demontażu monitora, począwszy od zdjęcia przedniej obudowy, poprzez usunięcie tylnej pokrywy, aż po dostęp do płyty głównej i panelu LCD. Każdy etap jest zilustrowany zdjęciami pokazującymi stan urządzenia po usunięciu poszczególnych elementów.
Podzespoły elektroniczne
W dokumencie zamieszczono szczegółowe widoki płytek drukowanych (PCB), w tym:

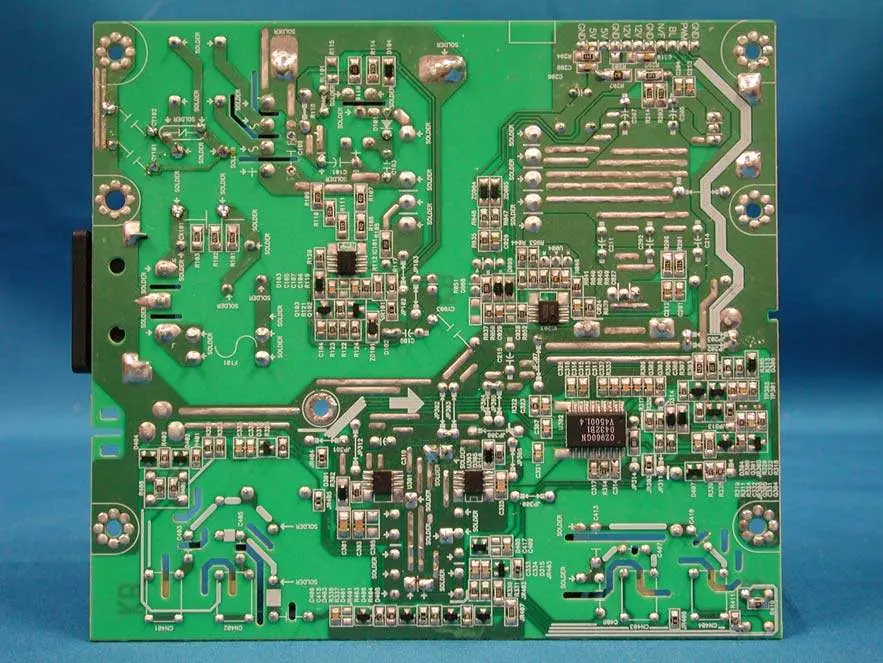

- Płytę zasilacza (Power Board)

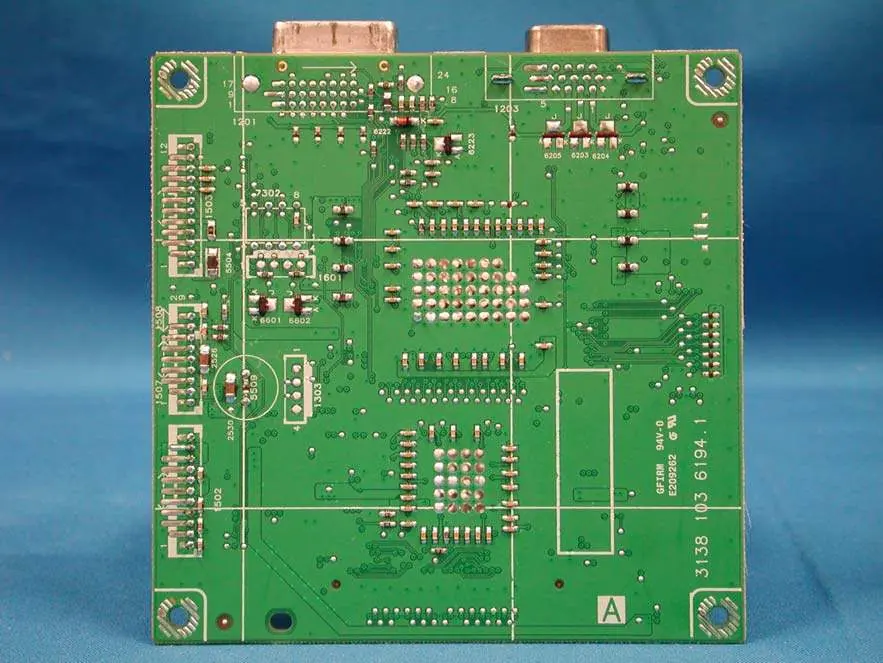

- Płytę główną (Main Board) z procesorem Genesis gm5321-LF
- Płytę audio
- Płytę przycisków sterujących
Okablowanie

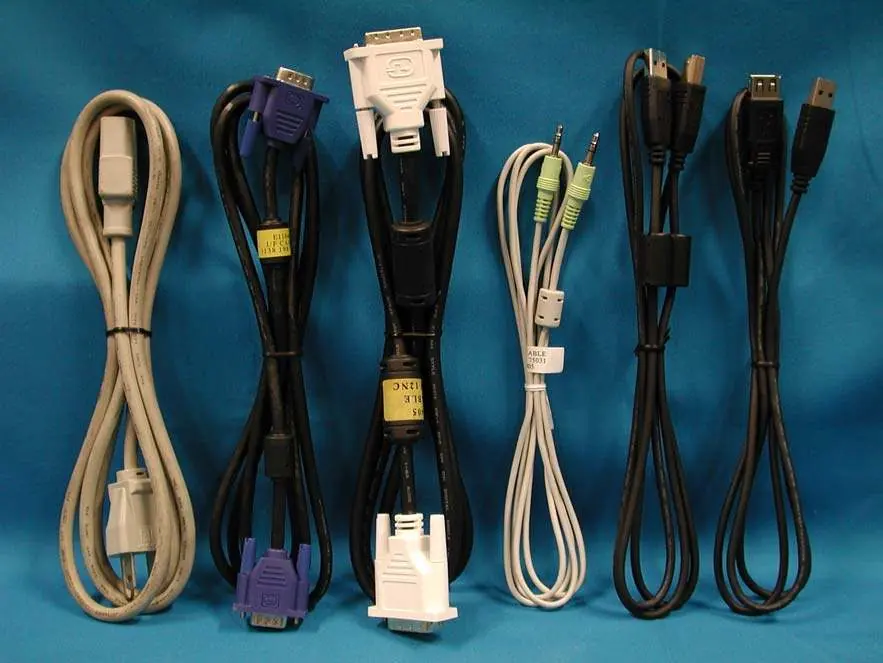

Ostatnia część instrukcji zawiera zestawienie kabli połączeniowych, w tym przewodów zasilających oraz kabli sygnałowych (I/F Cables), co pozwala na poprawną identyfikację i weryfikację połączeń wewnątrz urządzenia.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Przed użyciem
- Upewnij się, że urządzenie jest całkowicie odłączone od źródła zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
- Pracuj na czystej, antystatycznej powierzchni, aby uniknąć uszkodzeń elektroniki.
- Zachowaj szczególną ostrożność przy pracy z elementami zasilacza, które mogą utrzymywać wysokie napięcie.
- Używaj odpowiednich narzędzi do demontażu obudowy, aby nie uszkodzić zatrzasków.
Ilustracje i schematy
- Zdjęcia w instrukcji pokazują fizyczny układ komponentów wewnątrz obudowy.
- Widoki PCB pozwalają na identyfikację poszczególnych układów scalonych i złączy.
