Instrukcja obsługi przedłużacza zewnętrznego Philips Hue 17489
Dowiedz się, jak bezpiecznie zainstalować i użytkować przedłużacz zewnętrzny Philips Hue 17489. Instrukcja zawiera wskazówki dotyczące montażu, zakopywania kabla oraz wymogi zasilania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Przedłużacz zewnętrzny Philips Hue 17489 służy do rozszerzenia instalacji oświetleniowej Philips Hue. Wymaga zasilacza 24V SELV LED i jest przeznaczony do użytku zewnętrznego. str. 2
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją str. 3
- Zakop kabel na głębokość max 15,2 cm str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc | 100W | Maksymalne obciążenie | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Schemat połączeń str. 2
- Instrukcje bezpieczeństwa (EN) str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przedłużacz zewnętrzny Philips Hue 17489 jest przeznaczony do rozszerzenia instalacji oświetleniowej Philips Hue. Produkt jest przystosowany do użytku na zewnątrz oraz w miejscach wilgotnych. Kluczowym wymogiem jest stosowanie wyłącznie zasilacza Philips Hue 24V SELV LED.
Instalacja i montaż
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie. Podczas montażu należy przestrzegać następujących zasad:
- Ochrona kabla: Kabel należy prowadzić w pobliżu oprawy oświetleniowej lub konstrukcji budynku (np. domu, tarasu).
- Zakopywanie: Kabel można ukryć pod kamieniami lub zakopać w ziemi na maksymalną głębokość 6 cali (15,2 cm). Zaleca się minimalną głębokość 4 cali (ok. 10 cm), aby uniknąć uszkodzeń podczas prac ogrodowych, takich jak aeracja trawnika.
- Ochrona izolacji: Należy zachować ostrożność, aby nie uszkodzić ani nie przeciąć izolacji kabla. Unikaj kontaktu przewodów z ostrymi krawędziami.
Bezpieczeństwo i konserwacja
Przestrzeganie poniższych zasad zapewnia bezpieczne użytkowanie:
- Produkt nie jest przeznaczony dla dzieci poniżej 14 roku życia.
- W przypadku wątpliwości dotyczących instalacji należy skonsultować się z wykwalifikowanym elektrykiem.
- Nie używaj kabla, jeśli jest uszkodzony.
- Upewnij się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi.
Dane techniczne
Maksymalna moc obsługiwana przez przedłużacz wynosi 100W. Należy upewnić się, że używane lampy są odpowiednie dla tego systemu i nie przekraczają określonej mocy maksymalnej.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Kabel jest uszkodzony
Nie używaj kabla. Uszkodzony przewód stanowi zagrożenie i nie powinien być eksploatowany.
Niepewność co do sposobu instalacji
Skonsultuj się z wykwalifikowanym elektrykiem lub skontaktuj się ze sprzedawcą.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed instalacją.
- Sprawdź, czy używasz zasilacza Philips Hue 24V SELV LED.
- Upewnij się, że kabel nie jest uszkodzony.
- Zaplanuj trasę kabla z dala od ostrych krawędzi.
- Sprawdź, czy moc podłączonych lamp nie przekracza 100W.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

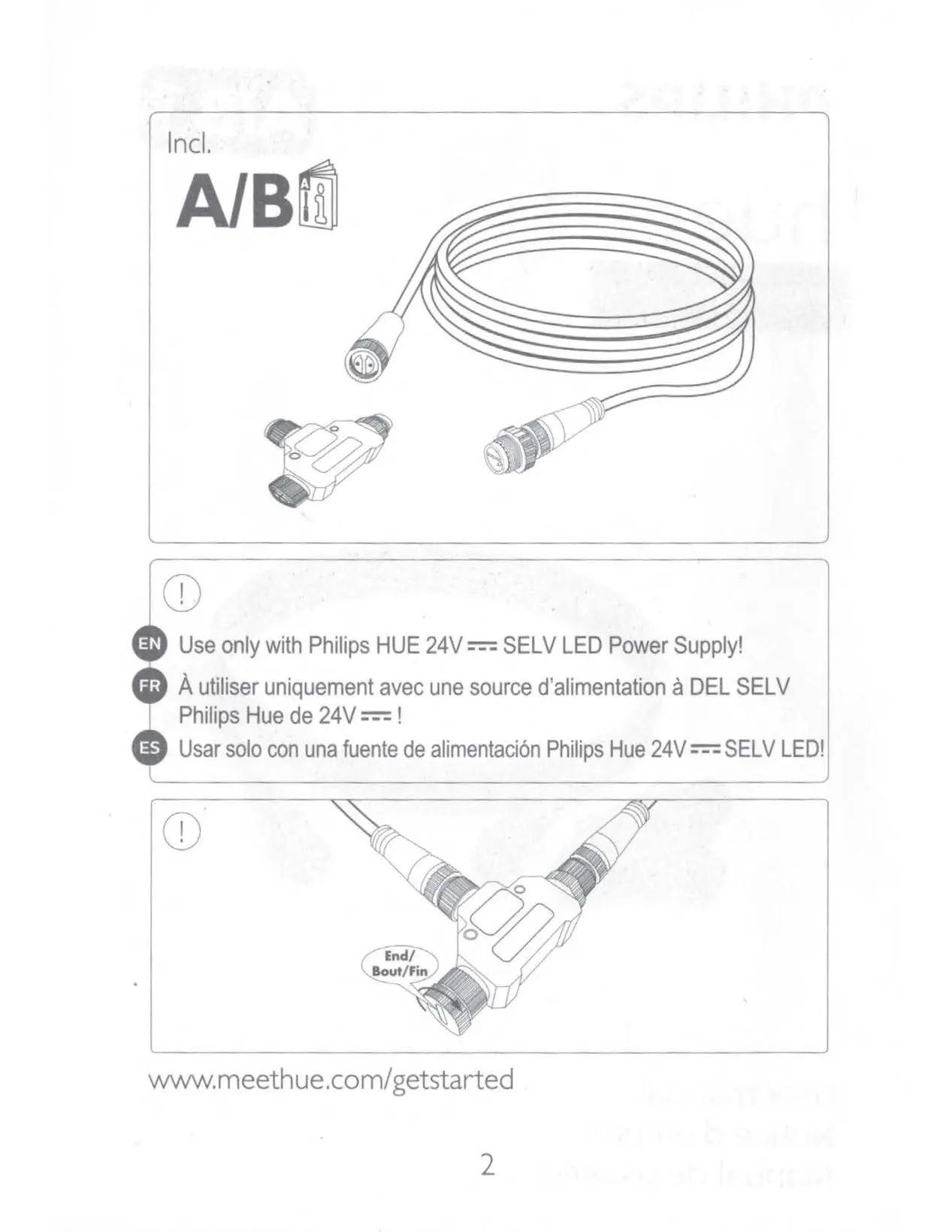

- Schemat pokazuje sposób łączenia złączy kabla.
- Wskazano konieczność użycia dedykowanego zasilacza 24V.
Zgodność modelu
- Kompatybilny wyłącznie z systemem Philips Hue 24V SELV LED Power Supply.
