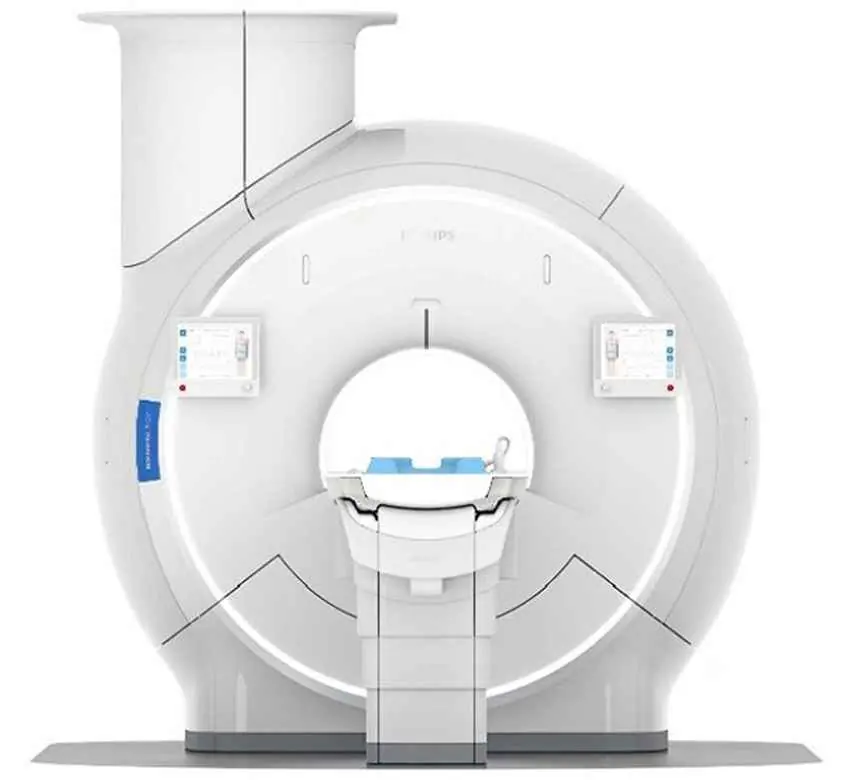

Wymagania instalacyjne i specyfikacja techniczna rezonansu magnetycznego Philips Ingenia...
Szczegółowe wytyczne dotyczące planowania pomieszczeń, wymagań elektrycznych, wentylacyjnych oraz bezpieczeństwa dla systemu rezonansu magnetycznego Philips Ingenia Ambition 1.5T.
Spis treści
Przeznaczenie dokumentu
Niniejszy dokument zawiera kluczowe wymagania techniczne oraz wytyczne dotyczące planowania pomieszczeń dla systemu rezonansu magnetycznego Philips Ingenia Ambition 1.5T S/X. Informacje te mają na celu wsparcie użytkowników i wykonawców w ocenie możliwości montażu oraz przygotowaniu infrastruktury.
Wymagania dotyczące pomieszczeń
System wymaga wydzielenia trzech głównych stref: sali zabiegowej (proceduralnej), pomieszczenia operatora oraz pomieszczenia technicznego. Zalecane wymiary to odpowiednio 7000 x 4800 mm, 3000 x 4800 mm oraz 3000 x 5100 mm, przy zalecanej wysokości pomieszczeń 3000 mm. Należy zwrócić szczególną uwagę na nośność podłogi oraz ograniczenia dotyczące zawartości metalu w konstrukcji podłogi.
Bezpieczeństwo i otoczenie
Ze względu na silne pole magnetyczne, w pobliżu systemu nie mogą znajdować się osoby z rozrusznikami serca w strefach o natężeniu pola 0,5 mT i wyższym. Należy unikać lokalizacji w pobliżu źródeł zakłóceń, takich jak windy, linie metra, trasy tramwajowe czy transformatory dużej mocy. System BlueSeal nie wymaga instalacji zewnętrznej rury do awaryjnego odprowadzania helu.
Wymagania elektryczne i klimatyzacja
System wymaga oddzielnej linii zasilającej z transformatora. Zasilanie musi być zgodne ze standardem 380/400 V, 50 Hz. Całkowita moc dla systemu Ambition S wynosi 60 kVA, a dla Ambition X 80 kVA. Niezbędne jest zapewnienie dedykowanego systemu klimatyzacji dla pomieszczenia technicznego i zabiegowego, który odprowadza ciepło generowane przez komponenty systemu.
Logistyka i montaż
Urządzenie dostarczane jest w dużych skrzyniach o łącznej masie około 22 ton. Wymagane jest przygotowanie tymczasowej drogi transportowej o wymiarach 2,5 m x 2,5 m oraz rozładunkowej o wymiarach 3 m x 3 m. Wszystkie prace projektowe powinny być konsultowane z przedstawicielem firmy Philips na wczesnym etapie.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Należy zachować bezpieczne odległości od konstrukcji metalowych (min. 2,5 m od centrum) i sprawdzić wykresy dopuszczalnych mas obiektów ruchomych.
Unikać lokalizacji w pobliżu wind, linii metra, tras tramwajowych i transformatorów dużej mocy, które mogą wpływać na pracę urządzenia.
Sprawdzić nośność podłogi oraz ograniczenia dotyczące ilości metalu w konstrukcji podłogi przed montażem.
Przed użyciem
- Zapewnienie oddzielnej linii zasilającej z transformatora.
- Weryfikacja strefy 0,5 mT pod kątem bezpieczeństwa osób z rozrusznikami serca.
- Przygotowanie drogi transportowej o wymiarach min. 2,5 x 2,5 m.
- Zapewnienie systemu klimatyzacji o odpowiedniej wydajności chłodniczej.
- Wykonanie uziemienia zgodnie z lokalnymi przepisami (rezystancja poniżej 1,5 Ohm).
Parametry w praktyce
- Moc zasilania
- 60 kVA dla Ambition S oraz 80 kVA dla Ambition X; wymaga dedykowanego zasilania.
- Strefa 0,5 mT
- Obszar kontrolowanego dostępu, w którym pole magnetyczne przekracza bezpieczny poziom dla osób z implantami.
- Wymiary pomieszczeń
- Zalecane wymiary dla optymalnej pracy i serwisu: 7x4,8m (zabiegowa), 3x4,8m (operator), 3x5,1m (techniczna).
Ilustracje i schematy
- Schemat rozmieszczenia pokazuje strefy ograniczeń dla obiektów ferromagnetycznych (kubik 3x3x3 m).
- Wykresy odległości określają minimalny dystans od izocentrum dla ruchomych obiektów metalowych o określonej masie.
- Rysunki przekrojów A-A i B-B ilustrują rozkład linii pola magnetycznego wewnątrz pomieszczenia.
Zgodność modelu
- System BlueSeal nie wymaga zewnętrznej rury do odprowadzania helu.
- Wymagane jest zasilanie w układzie TN-C-S (3 fazy, neutralny, ochronny).
