Instrukcja obsługi wyświetlacza interaktywnego Philips 10BDL3351T
Szybki przewodnik po instalacji i obsłudze wyświetlacza interaktywnego Philips 10BDL3351T. Dowiedz się, jak zamontować urządzenie, podłączyć złącza i bezpiecznie korzystać z panelu sterowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję obsługi wyświetlacza interaktywnego Philips 10BDL3351T. Zawiera on kluczowe informacje dotyczące rozpakowania, instalacji, podłączania urządzeń zewnętrznych oraz podstawowej obsługi panelu sterowania.
Zawartość zestawu
- Wyświetlacz interaktywny
- Zasilacz DC
- Wtyczka zasilająca (zależna od regionu)
- Skrócona instrukcja obsługi
Panel sterowania i złącza
Panel sterowania znajduje się z boku urządzenia i umożliwia podstawową obsługę (włączanie/wyłączanie, regulacja głośności). Złącza wejścia/wyjścia umieszczone są w dolnej części obudowy i obejmują:
- Gniazdo Micro SD
- Port USB
- Wyjście Audio
- Port HDMI
- Port USB-C
- Gniazdo zasilania DC 12V
- Port LAN

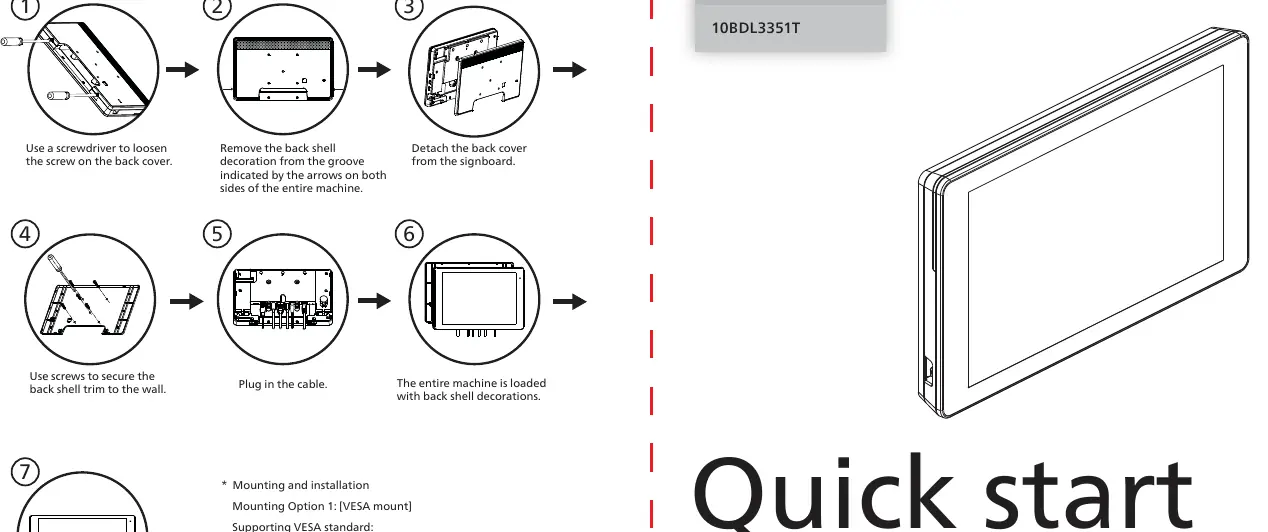

Instalacja i montaż
Urządzenie można zamontować na ścianie przy użyciu standardu VESA MIS-D75 (75x75mm). Wymagane są śruby M4 o długości 9mm (nie wliczając grubości płyty montażowej). Wysokość montażu nie powinna przekraczać 2 metrów.
- Użyj śrubokręta, aby odkręcić śruby na tylnej obudowie.
- Zdejmij dekorację tylnej obudowy zgodnie z oznaczeniami strzałek.
- Odłącz tylną obudowę od wyświetlacza.
- Przymocuj tylną obudowę do ściany za pomocą śrub.
- Podłącz kabel zasilający.
- Zamontuj wyświetlacz z powrotem na tylnej obudowie.
Bezpieczeństwo i ostrzeżenia
Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od 0°C do 40°C. Należy używać wyłącznie dołączonego zasilacza. W przypadku wymiany baterii należy zachować ostrożność, aby uniknąć ryzyka wybuchu lub wycieku substancji łatwopalnych.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz standardu VESA MIS-D75 (75x75mm) oraz śrub M4 o długości 9mm.
Sprawdź, czy zasilacz jest poprawnie podłączony do gniazda DC 12V oraz czy wtyczka zasilająca jest wpięta do sprawnego gniazdka elektrycznego.
Przed użyciem
- Sprawdź, czy w opakowaniu znajduje się wyświetlacz, zasilacz i wtyczka.
- Upewnij się, że miejsce montażu znajduje się na wysokości poniżej 2 metrów.
- Sprawdź, czy temperatura w pomieszczeniu mieści się w zakresie 0-40°C.
- Przygotuj śrubokręt do montażu tylnej obudowy.
