Instrukcja obsługi drukarki 3D Phrozen Sonic Mighty 16K Revo

Szybki przewodnik po drukarce 3D Phrozen Sonic Mighty 16K Revo. Dowiedz się, jak przeprowadzić konfigurację, poziomowanie, kalibrację osi Z oraz przygotować pierwszy wydruk.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Drukarka Phrozen Sonic Mighty 16K Revo wymaga wstępnej konfiguracji (język, Wi-Fi), automatycznego poziomowania platformy oraz kalibracji osi Z przed rozpoczęciem pierwszego wydruku. str. 6, 7

Najważniejsze czynności

  • Przeprowadzenie automatycznego poziomowania str. 6
  • Kalibracja osi Z str. 7
  • Przygotowanie pliku do druku str. 9

Pierwsze uruchomienie

  • Włącz drukarkę i postępuj zgodnie z kreatorem na ekranie (język, nazwa, Wi-Fi, test LCD, poziomowanie). str. 6

Problemy i rozwiązania

Wykryto resztki żywicy

Drukarka automatycznie monitoruje pozostałości między kadzią a platformą; upewnij się, że są czyste.

str. 8

Konserwacja i reset

  • Czyść śrubę pociągową osi Z i smaruj ją smarem litowym; czyść drukarkę alkoholem 95%. str. 3

Dane techniczne

Parametr Wartość Znaczenie Strony
Rozdzielczość XY 16.8 x 24.8 µm Precyzja druku str. 5
Obszar roboczy 22.3 x 12.6 x 23.5 cm Maksymalne wymiary wydruku str. 5
Zasilanie 100-240V AC, 50-60Hz Wymagania elektryczne str. 5

Gdzie szukać w PDF

  • Części drukarki str. 4
  • Konfiguracja początkowa str. 6
  • Kalibracja osi Z str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy drukarki Phrozen Sonic Mighty 16K Revo Strona 4 Schemat kalibracji osi Z z użyciem papieru Strona 7 Ostrzeżenie dotyczące instalacji kadzi na żywicę Strona 11

Najważniejsze informacje z instrukcji

Drukarka 3D Phrozen Sonic Mighty 16K Revo wymaga stabilnego, suchego i dobrze wentylowanego środowiska pracy. Unikaj bezpośredniego nasłonecznienia. Podczas obsługi żywic i wydruków zawsze stosuj środki ochrony osobistej, takie jak rękawice, maski, okulary ochronne oraz odzież z długim rękawem.

Elementy drukarki

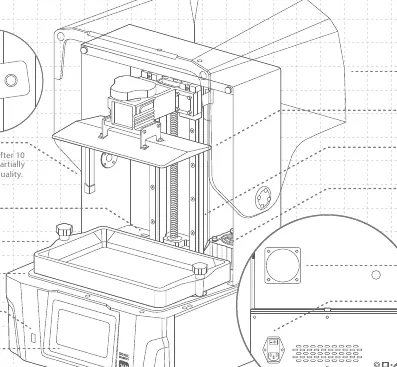

Schemat budowy drukarki Phrozen Sonic Mighty 16K Revo
Schemat budowy drukarki Phrozen Sonic Mighty 16K Revo
  • Kamera: Do monitorowania procesu druku.
  • Regulowane oświetlenie wewnętrzne: Automatycznie wyłącza się po 10 minutach.
  • Port USB oczyszczacza powietrza: Do podłączenia akcesoriów.
  • Kadź na żywicę (Resin Vat): Zbiornik na materiał drukarski.
  • Ekran LCD: Panel wyświetlający warstwy druku.
  • Panel dotykowy: Główny interfejs sterowania.
  • Porty: USB, zasilanie, wyłącznik, port pompy i napełniania.

Pierwsze uruchomienie i konfiguracja

Po włączeniu urządzenia postępuj zgodnie z instrukcjami na ekranie:

  1. Wybierz język interfejsu.
  2. Nadaj nazwę drukarce.
  3. Skonfiguruj połączenie Wi-Fi.
  4. Przeprowadź testy ekranu LCD.
  5. Wykonaj automatyczne poziomowanie (Auto Leveling).
  6. Wykonaj wydruk testowy.

Poziomowanie i kalibracja

Automatyczne poziomowanie: Znajdź w menu: Tools > Z-Axis Control > Auto Leveling. Usuń kadź, zainstaluj platformę roboczą, umieść kartkę papieru A4 na ekranie LCD i postępuj zgodnie z komunikatami na ekranie.

Schemat kalibracji osi Z z użyciem papieru
Schemat kalibracji osi Z z użyciem papieru

Kalibracja osi Z: Jeśli wymieniałeś platformę, oś Z lub ekran, wykonaj kalibrację: Tools > Z-Axis Control > Z-Axis Calibration. Użyj czterech śrub kalibracyjnych, aby zapewnić równy opór papieru w każdym rogu platformy.

Drukowanie i obsługa plików

Drukarka obsługuje pliki .CTB oraz .PRZ. Użyj oprogramowania typu slicer do przygotowania plików .STL lub .OBJ. Pliki można przesyłać za pomocą pamięci USB lub przez sieć. Przed pierwszym drukiem upewnij się, że platforma i kadź są czyste, a śruby kadzi dokręcone.

Ostrzeżenie dotyczące instalacji kadzi na żywicę
Ostrzeżenie dotyczące instalacji kadzi na żywicę

Konserwacja

  • Oś Z: Czyść śrubę pociągową za pomocą ściereczek bezpyłowych, a następnie nałóż cienką warstwę smaru litowego.
  • Drukarka: Czyść urządzenie, kadź i platformę za pomocą alkoholu 95% oraz ściereczek bezpyłowych.

Praktyczna pomoc

Typowe problemy

Błąd wykrywania pozostałości (Residue Detection)

Drukarka monitoruje obecność resztek żywicy między kadzią a platformą. Upewnij się, że platforma jest czysta przed rozpoczęciem druku.

Nierówny wydruk lub problemy z przyczepnością

Sprawdź poziomowanie platformy (Auto Leveling) oraz kalibrację osi Z. Upewnij się, że śruby platformy są dokręcone.

Problemy z połączeniem Wi-Fi

Sprawdź ustawienia sieci w menu Settings > Network.

Przed użyciem

  • Umieść drukarkę na stabilnej, płaskiej powierzchni.
  • Zapewnij dobrą wentylację w pomieszczeniu.
  • Załóż rękawice, maskę i okulary ochronne.
  • Upewnij się, że kadź na żywicę i platforma są czyste.
  • Dokręć śruby platformy roboczej.

Parametry w praktyce

Rozdzielczość XY
16.8 x 24.8 µm – określa precyzję detali wydruku.
Grubość warstwy
0.01 - 0.30 mm – zakres wysokości pojedynczej warstwy.
Pamięć wbudowana
8.0 GB – przestrzeń na pliki projektów.

Ilustracje i schematy

  • Schemat części (strona 4) wskazuje lokalizację kamery, portów USB, wyłącznika zasilania oraz portu pompy.
  • Schemat kalibracji (strona 7) pokazuje rozmieszczenie śruby dociskowej (Thumb Screw) oraz śrub kalibracyjnych (Calibration Screws).

Zgodność modelu

  • Obsługiwane formaty plików: .CTB, .PRZ.
  • Wymagane oprogramowanie: CHITUBOX V1.9.6 lub nowsze.
  • Zasilanie: 100-240V AC, 50-60Hz.
