Instrukcja obsługi lokalizatora GPS Pictor PX 1004G

Poznaj funkcje i specyfikację lokalizatora GPS Pictor PX 1004G. Instrukcja zawiera informacje o montażu, podłączeniu wejść/wyjść, zasilaniu oraz konfiguracji urządzenia.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Widok urządzenia Pictor PX 1004G z etykietą modelu i portami Strona 1 Schemat elementów urządzenia z oznaczeniami Strona 2

Najważniejsze informacje z instrukcji

Pictor PX 1004G to przewodowy lokalizator GNSS obsługujący sieci 4G LTE Cat-1 oraz 2G. Urządzenie przeznaczone jest do dyskretnego montażu w pojazdach i innych obiektach zasilanych prądem stałym. Lokalizator oferuje zaawansowane funkcje monitorowania, takie jak wykrywanie zachowania kierowcy, detekcja wypadków, geofencing oraz obsługa przycisku paniki (SOS).

Widok urządzenia Pictor PX 1004G z etykietą modelu i portami
Widok urządzenia Pictor PX 1004G z etykietą modelu i portami

Opis urządzenia i funkcje

Urządzenie jest kompaktowe i wyposażone w szereg interfejsów umożliwiających integrację z instalacją pojazdu:

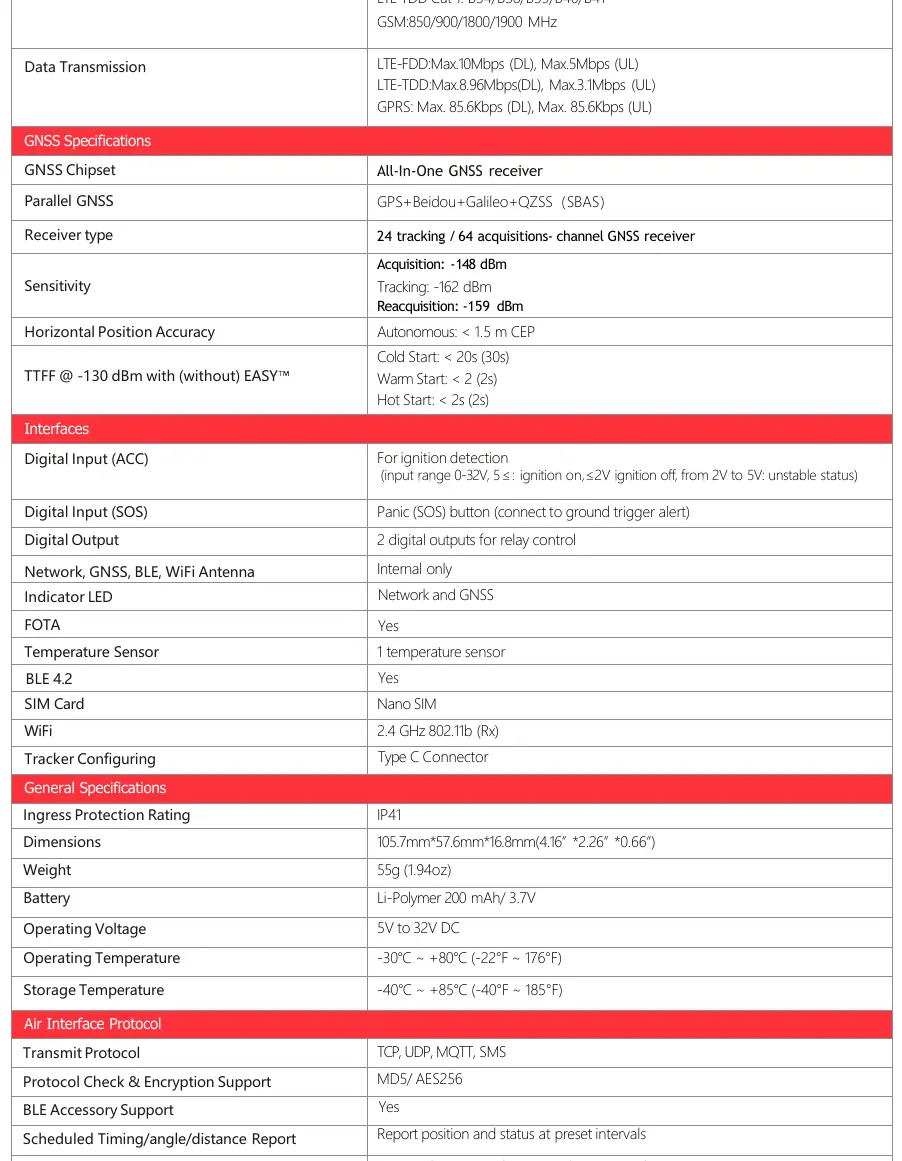

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Monitorowanie: Wykrywanie zachowania kierowcy (gwałtowne hamowanie, przyspieszanie, zakręty), detekcja wypadków oraz monitorowanie ruchu.
  • Wejścia/Wyjścia: Posiada wejścia cyfrowe do wykrywania zapłonu (ACC) oraz przycisku SOS, a także wyjścia cyfrowe do sterowania przekaźnikami.
  • Komunikacja: Obsługa BLE 4.2, aktualizacje FOTA (Firmware Over the Air) oraz wbudowany czujnik temperatury.
  • Alarmy: Powiadomienia o odłączeniu zasilania zewnętrznego, niskim stanie baterii, przekroczeniu prędkości oraz próbach zagłuszania sygnału sieciowego.

Specyfikacja techniczna

  • Napięcie zasilania: 5V do 32V DC.
  • Wymiary: 105.7mm x 57.6mm x 16.8mm.
  • Waga: 55g.
  • Klasa szczelności: IP41.
  • Temperatura pracy: -30°C do +80°C.
  • Bateria: Li-Polymer 200 mAh / 3.7V.
  • Karta SIM: Nano SIM.
  • Konfiguracja: Złącze typu C.

Interfejsy i podłączenia

Lokalizator wymaga poprawnego podłączenia do instalacji elektrycznej pojazdu:

  • Wejście cyfrowe (ACC): Służy do wykrywania stanu zapłonu. Zakres napięcia 0-32V. Stan "zapłon włączony" jest wykrywany przy napięciu powyżej 5V, a "zapłon wyłączony" poniżej 2V. Napięcie w zakresie 2V-5V jest traktowane jako stan niestabilny.
  • Wejście cyfrowe (SOS): Przycisk paniki aktywowany przez zwarcie do masy (ground).
  • Wyjście cyfrowe: Dwa wyjścia przeznaczone do sterowania przekaźnikami (np. odcięcie paliwa).

Konfiguracja i diagnostyka

Urządzenie konfiguruje się za pomocą złącza typu C. Wskaźniki LED informują o statusie sieci oraz sygnału GNSS. Lokalizator obsługuje protokoły transmisji TCP, UDP, MQTT oraz SMS, z zabezpieczeniem MD5/AES256.

Praktyczna pomoc

Typowe problemy

Urządzenie nie wykrywa poprawnie stanu zapłonu.

Sprawdź napięcie na wejściu ACC. Napięcie >5V oznacza włączony zapłon, <2V oznacza wyłączony. Wartości pomiędzy 2V a 5V są uznawane za niestabilne.

Brak komunikacji z serwerem.

Upewnij się, że karta Nano SIM jest poprawnie zainstalowana, aktywna i posiada środki na transmisję danych.

Urządzenie nie raportuje pozycji.

Sprawdź, czy lokalizator ma zapewniony dostęp do sygnału GNSS (nie powinien być całkowicie zasłonięty metalowymi elementami konstrukcji pojazdu).

Przed użyciem

  • Przygotuj kartę Nano SIM z aktywnym pakietem danych.
  • Sprawdź, czy napięcie instalacji pojazdu mieści się w zakresie 5V-32V DC.
  • Zidentyfikuj przewody instalacji pojazdu: stałe zasilanie, masa oraz przewód zapłonu (ACC).
  • Przygotuj kabel USB typu C do wstępnej konfiguracji urządzenia.
  • Upewnij się, że miejsce montażu nie jest narażone na bezpośrednie zalanie wodą (urządzenie ma klasę IP41).

Parametry w praktyce

Operating Voltage (5V-32V DC)
Urządzenie jest kompatybilne zarówno z instalacjami 12V, jak i 24V.
Ingress Protection (IP41)
Ochrona przed ciałami obcymi większymi niż 1mm; brak ochrony przed wodą (wymaga suchego miejsca montażu).
Digital Input (ACC)
Wejście służące do monitorowania stanu stacyjki pojazdu.
Digital Output
Wyjścia sterujące, które mogą być użyte do zdalnego sterowania przekaźnikami (np. blokada silnika).

Ilustracje i schematy

  • Urządzenie posiada zintegrowane anteny wewnętrzne (Network, GNSS, BLE, WiFi).
  • Złącze typu C służy wyłącznie do konfiguracji urządzenia.
  • Wejścia cyfrowe wymagają podłączenia do masy (ground) w celu wyzwolenia alertu SOS.

Zgodność modelu

  • Wymaga karty Nano SIM.
  • Obsługuje pasma LTE FDD Cat 1 oraz GSM 850/900/1800/1900 MHz.
  • Współpracuje z akcesoriami BLE 4.2.
