Instrukcja montażu osłony grzejnika Plumbworld 1520MM

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu osłony grzejnika Plumbworld o długości 1520 mm. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy wymienione w wykazie części są obecne. Montaż wymaga użycia podstawowych narzędzi ręcznych i wiertarki.

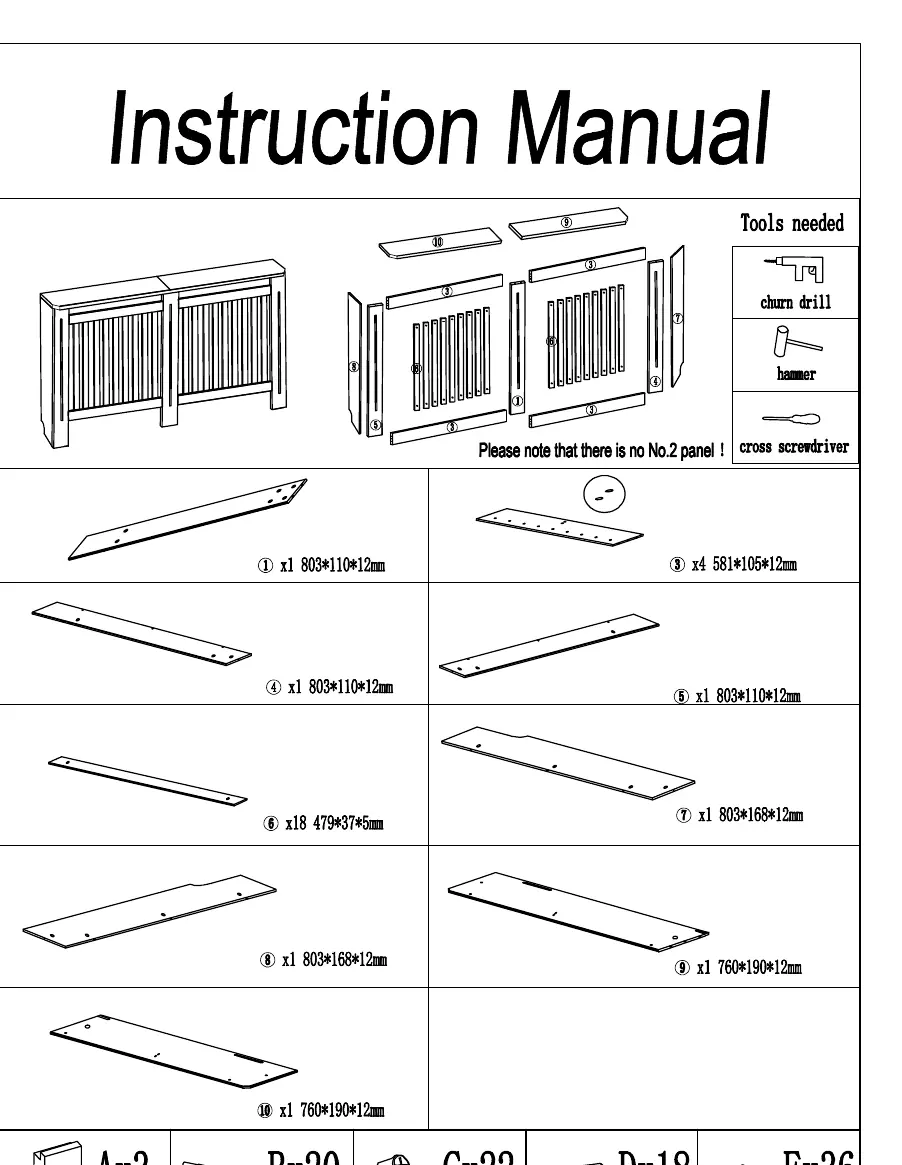

Narzędzia i części

Do montażu niezbędne są następujące narzędzia:

• Wiertarka
• Młotek
• Śrubokręt krzyżakowy

Zestaw zawiera panele oznaczone numerami od 1 do 10 oraz zestaw elementów montażowych oznaczonych literami od A do J.

Instrukcja montażu krok po kroku

Montaż należy przeprowadzić zgodnie z poniższą sekwencją:

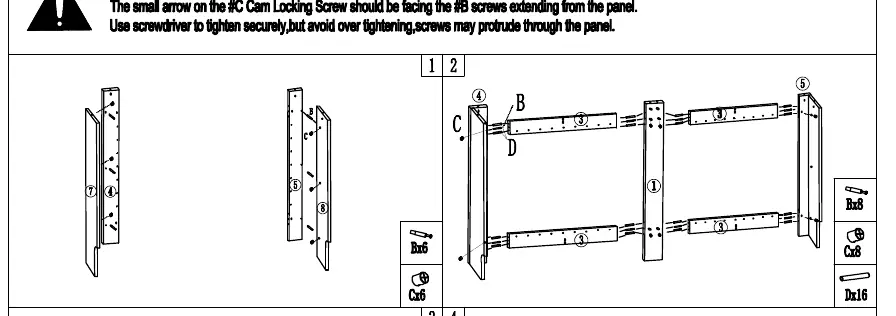

1. Przygotowanie ramy: Połącz panele boczne i wewnętrzne (1, 3, 4, 5, 6, 7, 8) używając elementów B, C i D. Upewnij się, że strzałka na śrubie mimośrodowej (Cam Locking Screw) jest skierowana w stronę krawędzi panelu.
2. Montaż górnych paneli: Przymocuj panele 9 i 10 do konstrukcji, używając elementów E, C, D oraz J.

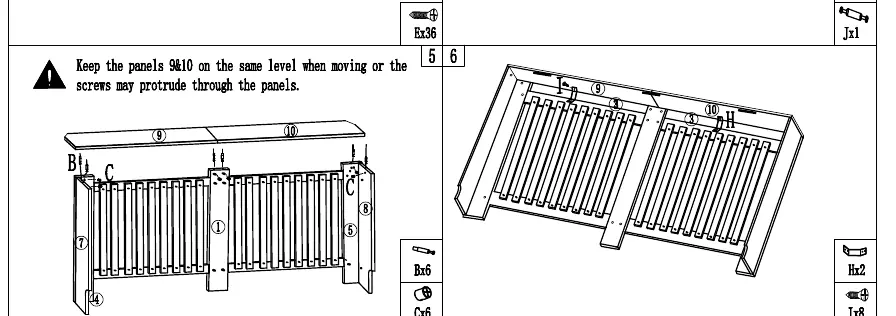

3. Finalizacja konstrukcji: Zabezpiecz całość za pomocą elementów H i I.

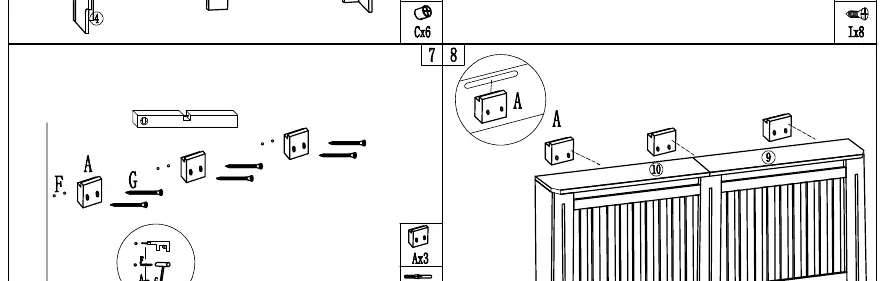

4. Montaż ścienny: Użyj elementów A, F i G, aby bezpiecznie przymocować osłonę do ściany.

Wskazówki montażowe

Podczas montażu należy przestrzegać następujących zasad:

• Nie dokręcaj śrub zbyt mocno, aby uniknąć pęknięcia drewna.
• Używając śrubokręta, dokręcaj ostrożnie – zbyt mocne dokręcenie może spowodować, że śruby przebiją się przez panel.
• Podczas montażu paneli 9 i 10 upewnij się, że znajdują się one na tym samym poziomie, w przeciwnym razie śruby mogą wystawać przez powierzchnię paneli.
