Instrukcja montażu podwójnych wsporników karnisza Allen + Roth FSI 1504
Instrukcja montażu podwójnych wsporników karnisza Allen + Roth FSI 1504. Dowiedz się, jak poprawnie zamontować wsporniki, dobrać odpowiednie wkładki do średnicy karnisza oraz dbać o produkt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera kroki montażu podwójnych wsporników karnisza Allen + Roth FSI 1504, w tym wiercenie otworów, mocowanie do ściany oraz dopasowanie wkładek dla różnych średnic karnisza (1 cal, 3/4 cala, 5/8 cala, 1/2 cala). str. 1, 2
Najważniejsze czynności
- Montaż wspornika do ściany str. 2
- Dopasowanie średnicy karnisza str. 2
Konserwacja i reset
- Czyszczenie str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czas montażu | 10 minut | Szacowany czas instalacji | str. 1 |
Gdzie szukać w PDF
- Strona tytułowa, narzędzia, konserwacja str. 1
- Zawartość zestawu i instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu podwójnych wsporników karnisza Allen + Roth (model FSI 1504). Szacowany czas montażu wynosi około 10 minut. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy zestawu są obecne i nieuszkodzone.
Zawartość zestawu
- 1x wspornik podwójny
- 2x wkładki/elementy montażowe
- Śruby i kołki rozporowe
Narzędzia potrzebne do montażu
Do poprawnej instalacji wymagane są (brak w zestawie):
- Wiertarka
- Wiertło 3/16 cala
- Śrubokręt
- Poziomica
- Drabina
Instrukcja montażu
- Oznaczanie miejsca: Użyj wspornika jako szablonu, aby wyznaczyć pożądaną wysokość i zaznaczyć miejsca na śruby montażowe na ścianie.
- Wiercenie: Zdejmij wspornik ze ściany. Wywierć otwory pilotowe przy użyciu wiertła 3/16 cala. Włóż kołki rozporowe (jeśli są wymagane dla danego typu ściany).

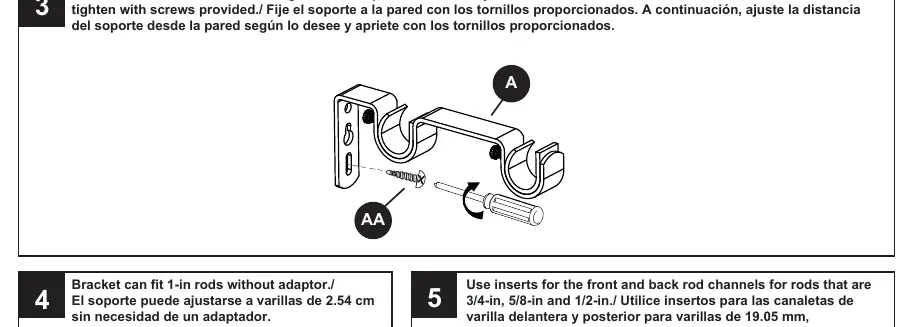

- Mocowanie: Przykręć wspornik do ściany za pomocą dołączonych śrub. Wyreguluj odległość wspornika od ściany zgodnie z preferencjami i dokręć śruby.

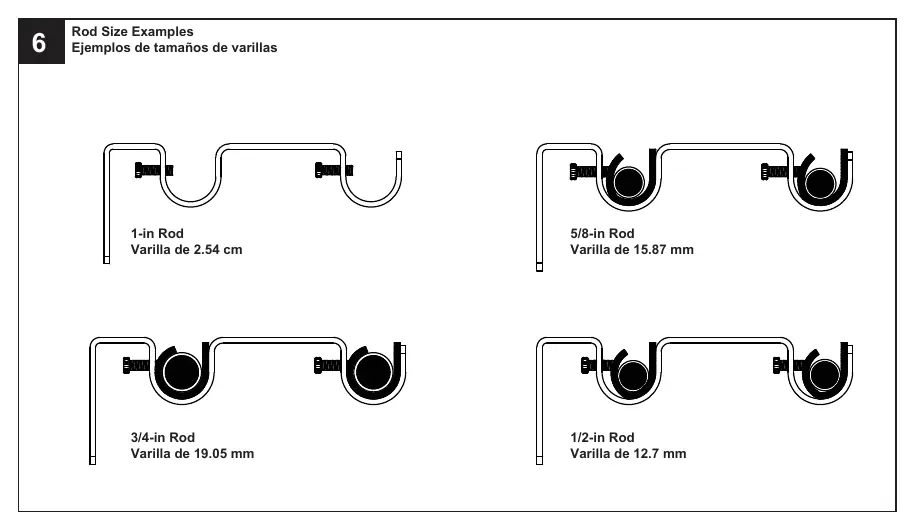

Dopasowanie do średnicy karnisza

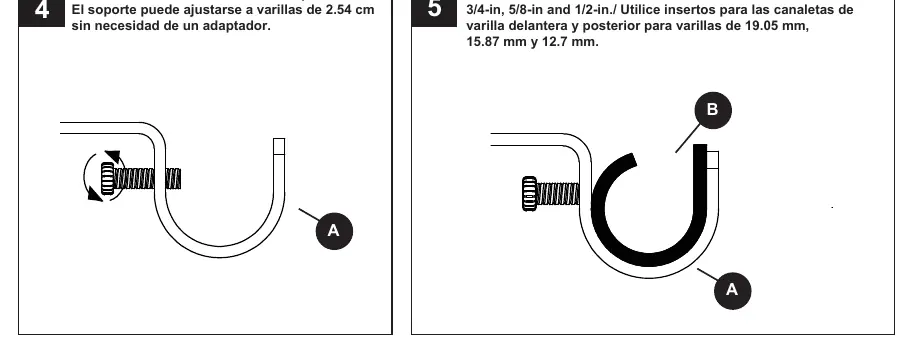

Wspornik jest kompatybilny z różnymi średnicami karniszy:
- 1 cal (2,54 cm): Pasuje bez użycia adaptera.
- 3/4 cala (19,05 mm), 5/8 cala (15,87 mm), 1/2 cala (12,7 mm): Wymagają użycia dołączonych wkładek w kanałach przednim i tylnym wspornika.
Konserwacja
Produkt należy czyścić wyłącznie miękką szmatką. Nie należy używać ściernych środków czyszczących, rozpuszczalników ani past polerskich, ponieważ mogą one uszkodzić wykończenie powierzchni.
Praktyczna pomoc
Typowe problemy
Karnisz nie pasuje do wspornika
Upewnij się, że użyłeś odpowiednich wkładek redukcyjnych dołączonych do zestawu dla średnic 3/4 cala, 5/8 cala lub 1/2 cala.
Wspornik jest niestabilny
Sprawdź, czy śruby są mocno dokręcone do ściany i czy użyto odpowiednich kołków rozporowych, jeśli ściana tego wymaga.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj narzędzia: wiertarkę, śrubokręt, poziomicę i drabinę.
- Upewnij się, że masz odpowiednie wiertło (3/16 cala).
Parametry w praktyce
- Obsługiwane średnice karnisza
- 1 cal (bez adaptera), 3/4 cala, 5/8 cala, 1/2 cala (z wkładkami).
- Czas montażu
- Szacowany czas instalacji wynosi 10 minut.
Ilustracje i schematy
- Rysunki pokazują sposób oznaczania otworów na ścianie przy użyciu wspornika jako szablonu.
- Schemat montażu wkładek redukcyjnych dla różnych średnic karnisza.
Zgodność modelu
- Wspornik jest przeznaczony do montażu ściennego.
- Kołki rozporowe nie są wymagane dla wszystkich typów instalacji.
