Instrukcja obsługi głośników Power Dynamics BC Series 100V
Szybki przewodnik po instalacji i podłączeniu głośników Power Dynamics serii BC. Dowiedz się, jak poprawnie skonfigurować systemy 100V oraz 8 Ohm, ustawić przełącznik mocy i zachować zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy głośników Power Dynamics serii BC (modele BC40V, BC50V, BC65V). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, poprawnego podłączenia do systemów 100V lub 8 Ohm oraz konserwacji urządzenia. Przed przystąpieniem do pracy upewnij się, że system audio jest wyłączony.
Bezpieczeństwo
- Urządzenie nie jest przeznaczone do pracy ciągłej.
- Nie otwieraj obudowy – wewnątrz znajdują się elementy pod napięciem.
- Montuj głośniki w odległości co najmniej 50 cm od materiałów łatwopalnych i zachowaj 1 m wolnej przestrzeni wokół dla zapewnienia chłodzenia.
- Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa.
- Nie wystawiaj urządzenia na bezpośrednie działanie wilgoci i deszczu.
- W przypadku upadku urządzenia, przed ponownym włączeniem musi ono zostać sprawdzone przez wykwalifikowanego technika.
- Zakres temperatury pracy: 5°C do 35°C.
Podłączenie głośników
Głośniki serii BC mogą pracować w systemach 100V lub jako standardowe głośniki 8 Ohm. Wybór trybu odbywa się za pomocą przełącznika obrotowego z tyłu obudowy.
- Upewnij się, że system audio jest wyłączony.
- Podłącz przewody do głośnika: czarny do bieguna ujemnego (-), czerwony do bieguna dodatniego (+).
- Ustaw przełącznik obrotowy w odpowiedniej pozycji (100V lub 8 Ohm).
- Przy łączeniu wielu głośników zachowaj tę samą polaryzację dla wszystkich jednostek i upewnij się, że wzmacniacz nie jest przeciążony.
Konserwacja
Do czyszczenia obudowy używaj wyłącznie suchej szmatki. Nie stosuj chemikaliów ani sprayów do czyszczenia przełączników, ponieważ mogą one powodować osadzanie się kurzu i tłuszczu.
Praktyczna pomoc
Typowe problemy
Jest to zjawisko normalne, które ustąpi po krótkim czasie pracy.
Sprawdź polaryzację połączeń (+/-) oraz czy wzmacniacz nie jest przeciążony. Upewnij się, że przełącznik obrotowy jest ustawiony w poprawnej pozycji.
Jeśli urządzenie było długo nieużywane, pozwól mu osiągnąć temperaturę pokojową przed włączeniem.
Przed użyciem
- Sprawdź, czy system audio jest wyłączony przed podłączeniem.
- Upewnij się, że miejsce montażu jest stabilne i zapewnia min. 1m wolnej przestrzeni.
- Sprawdź, czy przełącznik mocy z tyłu głośnika jest ustawiony na odpowiedni tryb (100V lub 8 Ohm).
- Upewnij się, że polaryzacja przewodów jest zgodna (czerwony +, czarny -).
Parametry w praktyce
- Tappings (100V)
- Ustawienia mocy wyjściowej głośnika w systemach 100V (np. 5W, 10W, 20W).

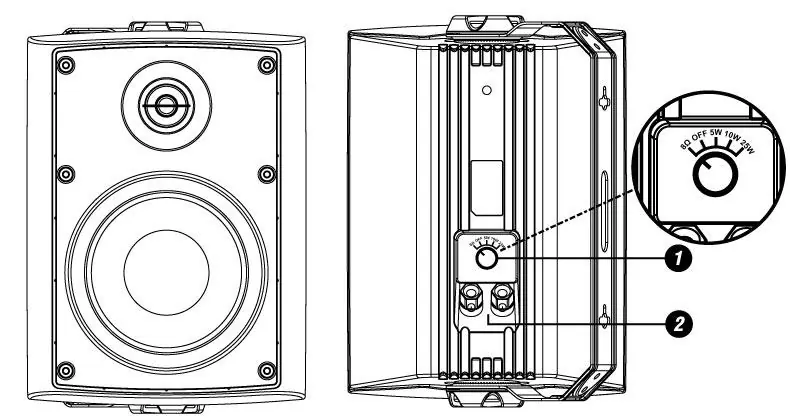

Ilustracje i schematy
- Przełącznik obrotowy (1) służy do wyboru mocy w systemie 100V lub trybu 8 Ohm.
- Złącza (2) służą do podłączenia przewodów głośnikowych (czerwony +, czarny -).
Zgodność modelu
- Głośniki są kompatybilne z systemami 100V oraz wzmacniaczami o niskiej impedancji (8 Ohm).
- Nie podłączaj głośnika do reostatu lub ściemniacza.
