Instrukcja obsługi lutownicy pistoletowej Power Fist 100W
Szybki przewodnik po lutownicy pistoletowej Power Fist 100W: zasady bezpieczeństwa, obsługa, wymiana grota, konserwacja i dane techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

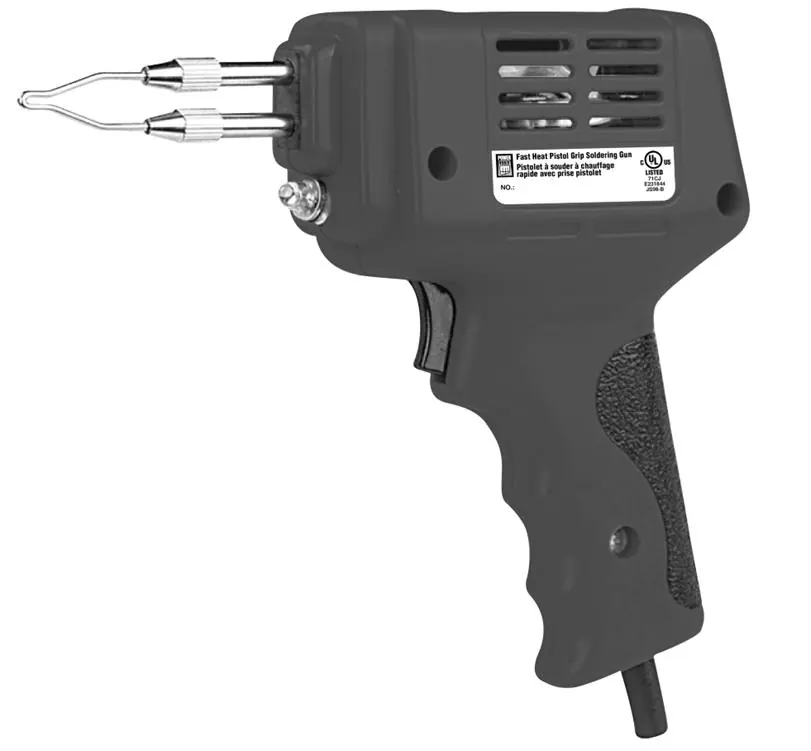

Lutownica pistoletowa Power Fist 100W to narzędzie przeznaczone do szybkiego lutowania projektów elektrycznych i metalowych. Urządzenie charakteryzuje się szybkim czasem nagrzewania (6-8 sekund do osiągnięcia ok. 230°C) i ergonomicznym uchwytem. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub obrażeń ciała.
Bezpieczeństwo
Operator musi przestrzegać podstawowych zasad bezpieczeństwa:
- Pracuj w czystym, dobrze oświetlonym miejscu, wolnym od rozpraszaczy.
- Nie używaj narzędzia w obecności łatwopalnych gazów, pyłów lub cieczy.
- Zawsze noś okulary ochronne z osłonami bocznymi oraz odpowiednią odzież ochronną.
- Nie używaj narzędzia, jeśli jesteś zmęczony lub pod wpływem substancji odurzających.
- Przed serwisowaniem lub gdy narzędzie nie jest używane, zawsze odłączaj je od zasilania.
- Nie używaj uszkodzonego przewodu zasilającego.
Obsługa
- Podłącz lutownicę do źródła zasilania 120 V / 60 Hz.
- Chwyć urządzenie za uchwyt i przyłóż grot do miejsca lutowania.
- Naciśnij przełącznik, aby włączyć urządzenie (zaświeci się lampka).
- Odczekaj 6-8 sekund, aż urządzenie osiągnie temperaturę roboczą.
- Po zakończeniu pracy zwolnij przełącznik.
Uwaga: Nie trzymaj przełącznika wciśniętego przez długi czas. Naciskaj i zwalniaj go w razie potrzeby, aby utrzymać stałą temperaturę i wydłużyć żywotność urządzenia.
Konserwacja i wymiana grota
Regularnie sprawdzaj stan narzędzia. W przypadku uszkodzeń naprawy może dokonywać tylko wykwalifikowany personel. Aby wymienić grot:
- Odkręć dwie śruby mocujące grot do lutownicy.
- Wyjmij zużyty grot i włóż nowy.
- Dokręć śruby.
Należy okresowo smarować narzędzie niewielką ilością lekkiego oleju. Nigdy nie używaj olejów penetrujących, ponieważ mogą one uszkodzić smar wewnętrzny i doprowadzić do zatarcia urządzenia.
Dane techniczne
- Napięcie: 120 V AC
- Natężenie: 0.8 A
- Zakres temperatur: 300°C do 600°C
Praktyczna pomoc
Typowe problemy
Odwiedź punkt sprzedaży Princess Auto Ltd. w celu znalezienia rozwiązania lub skontaktuj się z wykwalifikowanym technikiem.
Natychmiast przerwij pracę i sprawdź stan przewodu pod kątem uszkodzeń.
Przed użyciem
- Sprawdź, czy napięcie i częstotliwość zasilania są zgodne ze specyfikacją (120 V / 60 Hz).
- Upewnij się, że grot jest nasmarowany.
- Sprawdź przewód zasilający pod kątem pęknięć, przetarć lub innych uszkodzeń izolacji.
- Upewnij się, że wszystkie części są na swoim miejscu i nie są uszkodzone.
- Załóż okulary ochronne i odpowiednią odzież.
Parametry w praktyce
- Zakres temperatur 300-600°C
- Zakres roboczy urządzenia umożliwiający efektywne lutowanie różnych materiałów.
- Napięcie 120 V AC
- Wymagane napięcie zasilania sieciowego.

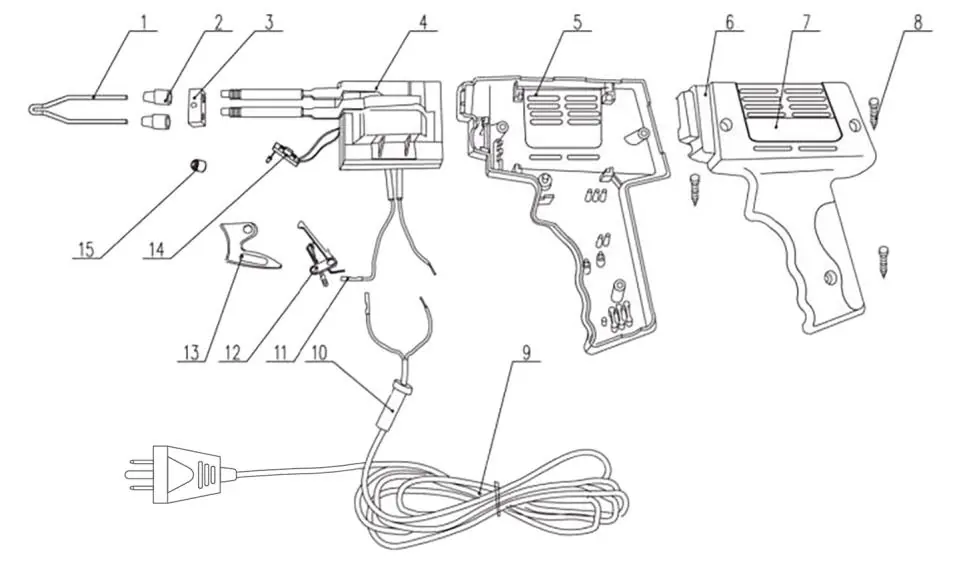

Ilustracje i schematy
- A: Grot lutowniczy
- B: Śruby mocujące grot
- C: Lampka kontrolna
- D: Przełącznik (spust)
- F: Przewód zasilający
Zgodność modelu
- Używaj tylko akcesoriów zalecanych w instrukcji.
- Nie zaleca się używania przedłużaczy z tym urządzeniem.
