Instrukcja montażu oprawy LED Linear High Bay
Dowiedz się, jak bezpiecznie zainstalować i podłączyć oprawę LED Linear High Bay. Przewodnik zawiera schematy okablowania, instrukcje montażu łańcuchowego oraz wskazówki dotyczące ściemniania 0-10V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i podłączenia oprawy LED Linear High Bay. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi. Oprawa jest przeznaczona do pracy w suchych i wilgotnych lokalizacjach.
Bezpieczeństwo i ostrzeżenia
- Przed przystąpieniem do instalacji lub konserwacji należy bezwzględnie odłączyć zasilanie elektryczne.
- Nie należy narażać przewodów na kontakt z ostrymi krawędziami blachy.
- Należy unikać bezpośredniego patrzenia w źródło światła, gdy oprawa jest włączona.
- Wszystkie połączenia elektryczne muszą być zabezpieczone złączami przewodów z atestem UL.
- Zielona śruba uziemiająca znajduje się w odpowiednim miejscu i nie należy jej przenosić.
Instalacja i montaż
Montaż standardowy (łańcuchowy)
- Wyjmij oprawę z opakowania i sprawdź, czy nie jest uszkodzona.
- Zainstaluj łańcuch w dostarczonym wieszaku przewodowym.
- Zabezpiecz drugi koniec łańcucha do konstrukcji nośnej za pomocą osprzętu o odpowiedniej wytrzymałości.
- Zainstaluj wieszak przewodowy z boku górnego kanału LED, upewniając się, że jest w pełni osadzony w bocznych otworach.
Dodatkowe opcje montażu

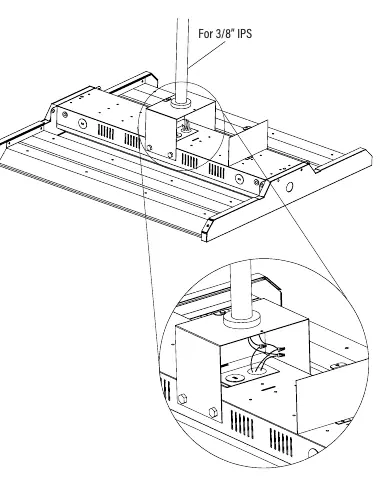

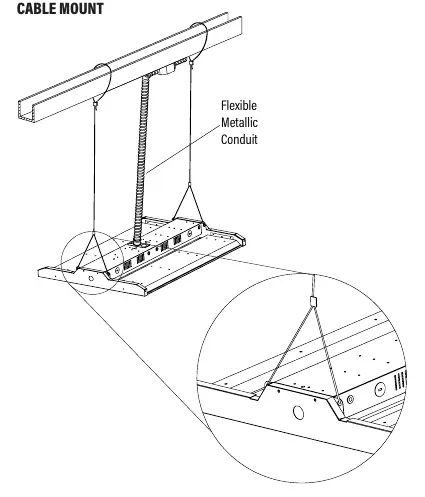

Instrukcja przewiduje również montaż kablowy (Cable Mount) oraz montaż wiszący (Pendent Mount). Elementy montażowe do tych opcji są sprzedawane oddzielnie.
Podłączenie elektryczne
Oprawa obsługuje napięcie 120-277V. Podłączenie należy wykonać zgodnie z poniższym schematem:
- Przewód czarny: Linia (Line)
- Przewód biały: Neutralny (Neutral)
- Przewód zielony: Uziemienie (Ground)
Ściemnianie 0-10V: Oprawa posiada przewody sterujące ściemnianiem (fioletowy dla Dim+ oraz różowy/szary dla Dim-). Jeśli funkcja ściemniania nie jest używana, przewody te muszą być odizolowane i zabezpieczone oddzielnie, aby uniknąć nieprawidłowego działania oprawy i utraty gwarancji.
Konserwacja i czyszczenie
Po zakończeniu instalacji należy usunąć wszelkie pozostałości i odciski palców z oprawy oraz soczewki. Przed uruchomieniem należy ponownie sprawdzić wszystkie elementy montażowe.
Praktyczna pomoc
Typowe problemy
Upewnij się, że przewody ściemniania 0-10V są zabezpieczone i odizolowane, jeśli nie są podłączone do sterownika.
Zawsze odłączaj zasilanie przed serwisowaniem lub instalacją.
Przed użyciem
- Sprawdź oprawę pod kątem uszkodzeń transportowych.
- Upewnij się, że napięcie zasilania jest zgodne z etykietą na oprawie.
- Zatrudnij wykwalifikowanego elektryka do wykonania instalacji.
- Przygotuj przewody zasilające o temperaturze znamionowej min. 90°C.
- Sprawdź, czy konstrukcja nośna wytrzyma ciężar oprawy.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowych przewodów (fioletowy i różowy/szary).
- Dry/Damp locations
- Oprawa może być instalowana w miejscach suchych oraz wilgotnych.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie linii (czarny), neutralnego (biały) i uziemienia (zielony) do zasilania oraz przewodów sterujących ściemnianiem.
Zgodność modelu
- Opcje montażu kablowego i wiszącego (pendent) są sprzedawane oddzielnie.
- Przewody ściemniania mogą być oznaczone kolorem szarym lub różowym (zależnie od partii produkcyjnej).
