Instrukcja obsługi przełącznika PoE+ TP-Link LS105LP/LS106LP/LS109P
Szybki przewodnik po instalacji i konfiguracji przełączników PoE+ TP-Link serii LS105LP, LS106LP oraz LS109P. Dowiedz się, jak podłączyć urządzenia, interpretować diody LED oraz korzystać z funkcji Extend, Isolation i PoE Auto Recovery.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy przełączników biurkowych PoE+ serii TP-Link LS105LP, LS106LP oraz LS109P. Dokument zawiera wytyczne dotyczące poprawnego podłączenia urządzeń, interpretacji wskaźników LED oraz konfiguracji zaawansowanych funkcji, takich jak tryb Extend czy PoE Auto Recovery. Przed przystąpieniem do pracy upewnij się, że zasilanie jest stabilne, a długość kabli sieciowych nie przekracza dopuszczalnych norm.
Podłączenie urządzenia
Aby poprawnie zainstalować przełącznik, wykonaj następujące kroki:
- Podłącz zasilacz do przełącznika oraz do gniazdka elektrycznego.
- Podłącz urządzenia PoE (np. kamery IP, punkty dostępowe AP, telefony IP) do portów PoE (1-4).
- Podłącz router lub inne urządzenie sieciowe do portu uplink (lub pozostałych portów Ethernet).
- Porty PoE mogą obsługiwać również urządzenia niebędące PoE, przesyłając w takim przypadku tylko dane.
Wyjaśnienie diod LED
Diody LED informują o stanie pracy urządzenia:
- Power: Świeci, gdy zasilanie jest włączone.
- PoE Status: Świeci, gdy zasilanie PoE jest dostarczane. Miga w przypadku przeciążenia lub zwarcia.
- Link/Act: Świeci, gdy urządzenie jest połączone (brak transmisji). Miga podczas przesyłania lub odbierania danych.
- PoE Max: Wskaźnik całkowitego budżetu mocy PoE. Świeci lub miga, gdy zużycie mocy zbliża się do limitu lub go przekracza.

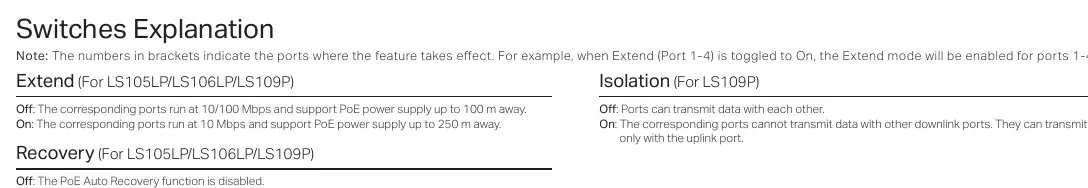

Funkcje przełącznika
Przełącznik oferuje specjalne funkcje sterowane przełącznikami fizycznymi:
- Extend: Zwiększa zasięg zasilania PoE do 250 m (prędkość portu spada do 10 Mbps). W trybie wyłączonym zasięg wynosi standardowe 100 m.
- Isolation (tylko LS109P): Odizolowuje porty od siebie, umożliwiając komunikację tylko z portem uplink.
- Recovery: Funkcja PoE Auto Recovery automatycznie wykrywa stan pracy urządzenia PoE i restartuje je, jeśli przestanie ono odpowiadać.
Specyfikacja techniczna
Kluczowe parametry pracy:
- Standardy: IEEE802.3i, IEEE802.3u, IEEE802.3x, IEEE802.3af, IEEE802.3at.
- Budżet mocy PoE: LS105LP/LS106LP do 41 W (do 30 W na port); LS109P do 63 W (do 30 W na port).
- Warunki pracy: Temperatura 0°C do 40°C, wilgotność 10% do 90% RH (bez kondensacji).
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia:
- Jeśli dioda Power nie świeci, sprawdź podłączenie kabla zasilającego i napięcie w gniazdku.
- Jeśli dioda Link/Act nie świeci, upewnij się, że kabel jest sprawny, wtyki są dociśnięte, a podłączone urządzenie jest włączone.
- Jeśli porty PoE nie zasilają urządzeń, sprawdź, czy nie przekroczono całkowitego budżetu mocy PoE. Porty o niższych numerach mają wyższy priorytet zasilania.
- Przed aktualizacją oprogramowania urządzenia PoE lub w przypadku urządzeń przechodzących w tryb uśpienia, zaleca się wyłączenie funkcji PoE Auto Recovery.
Bezpieczeństwo
Przechowuj urządzenie z dala od wody, ognia, wilgoci i źródeł ciepła. Nie próbuj samodzielnie demontować ani modyfikować urządzenia. Używaj wyłącznie dołączonego zasilacza. Upewnij się, że gniazdko elektryczne jest łatwo dostępne.
Praktyczna pomoc
Typowe problemy
Dioda Power nie świeci
Sprawdź, czy kabel zasilający jest poprawnie podłączony do przełącznika i gniazdka oraz czy napięcie zasilania jest zgodne z wymaganiami.
Dioda Link/Act nie świeci mimo podłączenia urządzenia
Upewnij się, że kabel sieciowy jest sprawny i ma długość poniżej 100 m (lub 250 m w trybie Extend). Sprawdź, czy podłączone urządzenie jest włączone.
Porty PoE nie zasilają urządzeń
Sprawdź, czy nie przekroczono całkowitego budżetu mocy PoE. System odcina zasilanie od portów o wyższych numerach, aby chronić te o niższych.
Urządzenie PoE ciągle się restartuje
Jeśli urządzenie PoE nie wysyła pakietów przez dłuższy czas (np. tryb uśpienia), wyłącz funkcję PoE Auto Recovery, aby uniknąć niepotrzebnych restartów.
Przed użyciem
- Sprawdź, czy zasilacz jest podłączony do sprawnego gniazdka.
- Upewnij się, że używasz kabli sieciowych kategorii 3, 4, 5 lub 5e.
- Sprawdź, czy długość kabla nie przekracza 100 metrów (lub 250 m w trybie Extend).
- Upewnij się, że urządzenia PoE są włączone.
- W przypadku korzystania z funkcji PoE Auto Recovery, upewnij się, że jest ona potrzebna dla danego typu urządzenia.
Parametry w praktyce
- PoE Auto Recovery
- Funkcja automatycznego restartu urządzenia PoE, jeśli przełącznik wykryje, że urządzenie przestało odpowiadać.
Ilustracje i schematy

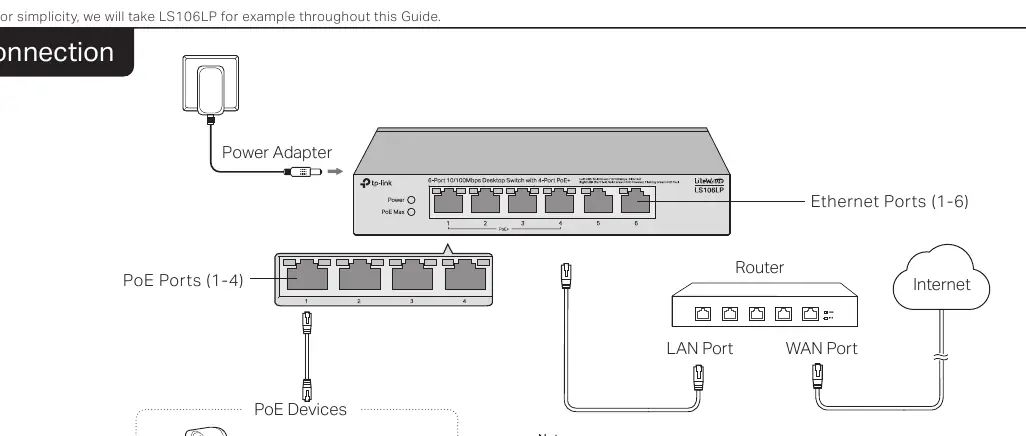

- Schemat połączeń przedstawia podłączenie zasilacza do przełącznika, urządzeń PoE (kamera, AP, telefon) do portów 1-4 oraz routera do portu uplink.
Zgodność modelu
- Porty PoE mogą obsługiwać urządzenia niebędące PoE (tylko transmisja danych).
- LS105LP/LS106LP: do 30W na port, 41W łącznie.
- LS109P: do 30W na port, 63W łącznie.
