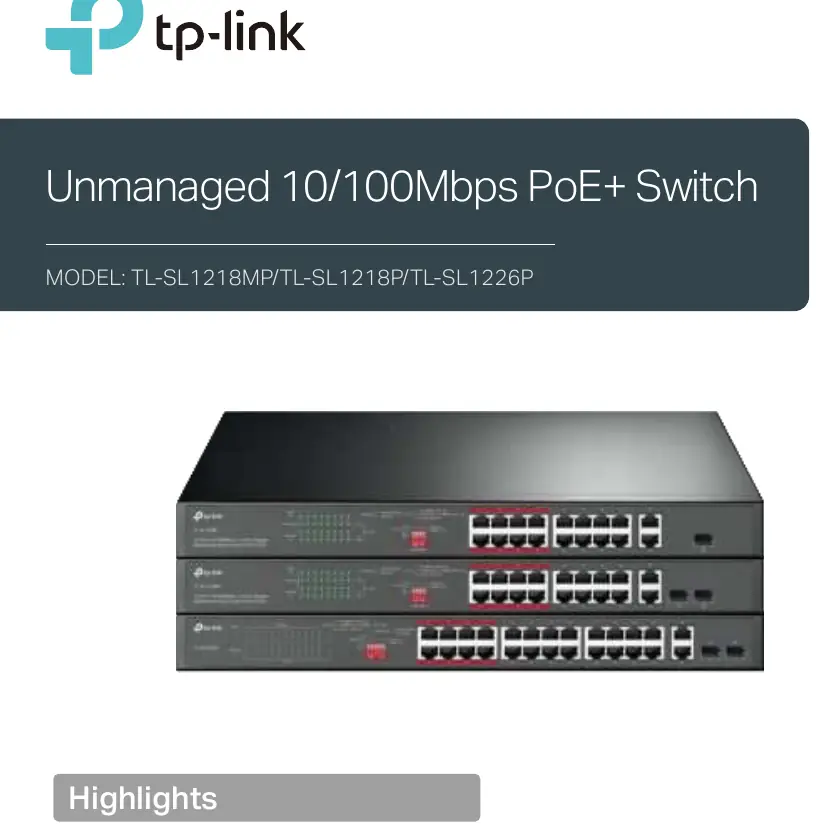

Instrukcja obsługi przełącznika PoE+ TP-Link TL-SL1218MP/TL-SL1218P/TL-SL1226P
Szybki przewodnik po przełącznikach PoE+ serii TP-Link TL-SL1218MP, TL-SL1218P oraz TL-SL1226P. Dowiedz się, jak korzystać z trybów Extend, Priority i Isolation oraz sprawdź specyfikację techniczną urządzeń.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument dotyczy niezarządzalnych przełączników PoE+ serii TP-Link TL-SL1218MP, TL-SL1218P oraz TL-SL1226P. Urządzenia te umożliwiają przesyłanie danych oraz zasilania (PoE) za pomocą jednego kabla Ethernet, co jest idealnym rozwiązaniem dla kamer IP, punktów dostępowych oraz telefonów IP. Przełączniki działają w trybie plug & play, co oznacza, że nie wymagają konfiguracji.
Opis urządzenia i funkcje specjalne
Przełączniki oferują zaawansowane tryby pracy, które można aktywować w zależności od potrzeb sieci:
- Extend Mode: Umożliwia transmisję danych i zasilania na odległość do 250 metrów. Uwaga: w tym trybie prędkość portów jest ograniczona do 10 Mbps.
- Priority Mode: Zapewnia wyższy priorytet dla portów 1–8, co gwarantuje stabilność działania aplikacji wrażliwych na opóźnienia, takich jak monitoring wideo.
- Isolation Mode: Pozwala na separację ruchu klientów na portach 10/100 Mbps, co zwiększa bezpieczeństwo i wydajność sieci poprzez eliminację niepożądanego ruchu między portami.
Obsługa i instalacja
Urządzenia są typu plug & play. Wystarczy podłączyć zasilanie oraz kable sieciowe do odpowiednich portów. Przełączniki automatycznie wykrywają urządzenia PoE (standard 802.3af/at) i negocjują parametry połączenia (Auto MDI/MDIX oraz auto-negocjacja).
Dane techniczne
Kluczowe parametry różniące modele:
- TL-SL1218P: 16 portów PoE+ 10/100 Mbps, 2 porty Gigabit RJ45, 1 slot combo Gigabit SFP. Budżet mocy PoE: 150 W.
- TL-SL1218MP: 16 portów PoE+ 10/100 Mbps, 2 porty Gigabit RJ45, 2 sloty combo Gigabit SFP. Budżet mocy PoE: 250 W.
- TL-SL1226P: 24 porty PoE+ 10/100 Mbps, 2 porty Gigabit RJ45, 2 sloty combo Gigabit SFP. Budżet mocy PoE: 250 W.
Wszystkie modele obsługują do 30 W mocy na port PoE. Zasilanie: 100–240 V AC, 50/60 Hz. Temperatura pracy: 0 °C–50 °C.
Praktyczna pomoc
Typowe problemy
Urządzenie PoE nie otrzymuje zasilania
Sprawdź, czy całkowity pobór mocy podłączonych urządzeń nie przekracza budżetu mocy przełącznika (150 W dla TL-SL1218P lub 250 W dla pozostałych modeli).
Niska prędkość transmisji w trybie Extend
Jest to zachowanie normalne; w trybie Extend prędkość portów jest ograniczona do 10 Mbps w celu osiągnięcia zasięgu 250 m.
Przed użyciem
- Upewnij się, że zasilanie sieciowe mieści się w zakresie 100–240 V AC.
- Sprawdź, czy podłączane urządzenia są zgodne ze standardem PoE 802.3af/at.
- Upewnij się, że temperatura otoczenia nie przekracza 50 °C.
- W przypadku korzystania z trybu Extend, użyj kabli wysokiej jakości, aby zapewnić stabilność transmisji na dystansie 250 m.
Parametry w praktyce
- Budżet mocy PoE
- Maksymalna łączna moc, jaką przełącznik może dostarczyć do wszystkich podłączonych urządzeń PoE jednocześnie.
- Combo Gigabit SFP
- Porty umożliwiające podłączenie światłowodu za pomocą modułów SFP lub standardowego kabla miedzianego RJ45.
- Auto MDI/MDIX
- Funkcja automatycznego wykrywania typu kabla (prostego lub krosowanego), eliminująca potrzebę stosowania specjalnych przewodów.
Zgodność modelu
- Urządzenia PoE muszą być zgodne ze standardem IEEE 802.3af/at.
- Rzeczywisty budżet mocy PoE może się różnić w zależności od warunków środowiskowych i jakości kabli.
