Instrukcja obsługi joysticka PXN-2119PRO

Kompletny przewodnik użytkownika dla joysticka PXN-2119PRO. Dowiedz się, jak skonfigurować urządzenie na PC, PS4 i Xbox One, jak poprawnie podłączyć kontrolery oraz jak korzystać z funkcji przycisków i trybów pracy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Joystick PXN-2119PRO jest kompatybilny z PC, PS4 i Xbox One. Na PC wymaga instalacji sterownika ze strony www.e-pxn.com. Na konsolach PS4 i Xbox One wymaga podłączenia oryginalnego kontrolera konsoli do portu w joysticku w celu autoryzacji. str. 1

Najważniejsze czynności

  • Instalacja na PC str. 1
  • Podłączenie do konsoli str. 1

Problemy i rozwiązania

Brak reakcji na konsoli

Upewnij się, że oryginalny kontroler jest wyłączony i podłączony do portu w joysticku.

str. 1
Pokaż 1 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Waga ok. 1490 g Waga całkowita zestawu str. 1
Wymiary joysticka 176 x 176 x 239 mm Wymiary fizyczne joysticka str. 1
Wymiary przepustnicy 170 x 170 x 159 mm Wymiary fizyczne przepustnicy str. 1
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat podłączenia do konsoli PS4/Xbox One Strona 1 Przegląd elementów joysticka i przepustnicy Strona 1

Najważniejsze informacje

Joystick PXN-2119PRO to zaawansowany kontroler do symulatorów lotu, zaprojektowany do współpracy z komputerami PC oraz konsolami PS4 i Xbox One. Urządzenie składa się z głównego joysticka oraz modułu przepustnicy. W przypadku konsol, joystick wymaga podłączenia oryginalnego kontrolera konsoli w celu autoryzacji połączenia.

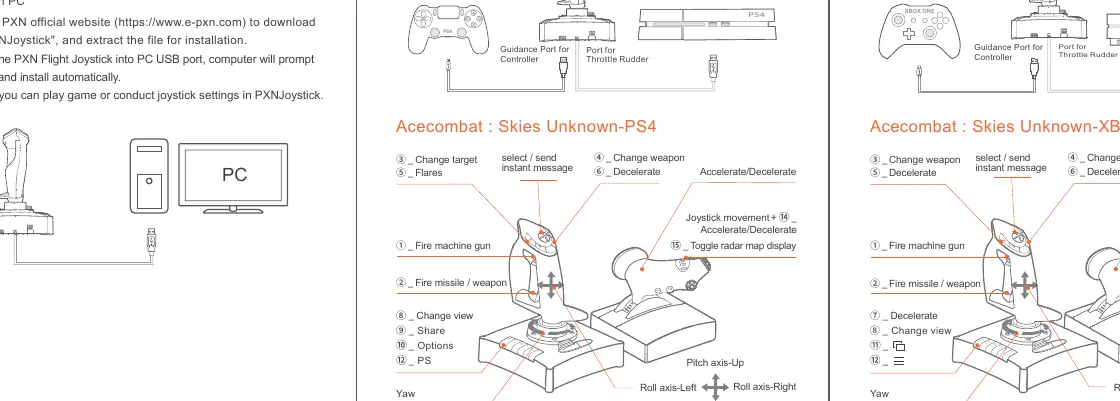

Przegląd elementów joysticka i przepustnicy
Przegląd elementów joysticka i przepustnicy

Wymagania systemowe

Urządzenie jest kompatybilne z systemami Windows 7, 8, 10 oraz 11. W przypadku konsol PS4 i Xbox One wymagane jest posiadanie oryginalnego kontrolera dedykowanego dla danej platformy.

Instalacja i podłączenie

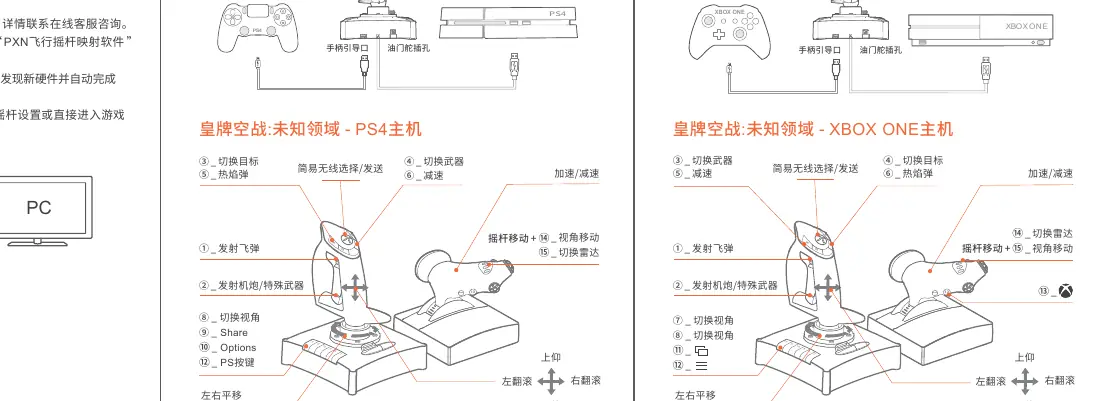

Schemat podłączenia do konsoli PS4/Xbox One
Schemat podłączenia do konsoli PS4/Xbox One

Podłączenie do PC

  1. Wejdź na oficjalną stronę PXN (www.e-pxn.com) i pobierz sterownik "PXNJoystick".
  2. Rozpakuj i zainstaluj oprogramowanie.
  3. Podłącz joystick do portu USB w komputerze. System automatycznie wykryje nowe urządzenie.
  4. Po instalacji możesz skonfigurować joystick w aplikacji PXNJoystick lub bezpośrednio w grze.

Podłączenie do PS4 i Xbox One

  1. Podłącz moduł przepustnicy do głównego joysticka.
  2. Podłącz oryginalny kontroler konsoli (PS4 lub Xbox One) do portu "Guidance Port" znajdującego się z tyłu joysticka. Kontroler musi być wyłączony.
  3. Podłącz kabel USB joysticka do portu USB w konsoli.
  4. Naciśnij przycisk nr 12 (dla PS4) lub nr 13 (dla Xbox One) na joysticku, aby uruchomić konsolę i rozpocząć grę.

Obsługa i funkcje

Joystick posiada 16 przycisków funkcyjnych, przełącznik POV (Point of View) oraz trzy tryby pracy (MODE), które pozwalają na rozszerzenie funkcjonalności przycisków:

  • MODE 0: Niebieska dioda wyłączona.
  • MODE 1: Niebieska dioda świeci światłem ciągłym.
  • MODE 2: Niebieska dioda miga.

Urządzenie oferuje kontrolę osi X/Y, sterowanie sterem kierunku (twist), przepustnicę oraz dodatkowe osie obrotu (Rotary X/Y), zależnie od wsparcia w danej grze.

Bezpieczeństwo i konserwacja

  • Unikaj silnych wibracji, nie demontuj ani nie naprawiaj urządzenia samodzielnie.
  • Chroń urządzenie przed kontaktem z wodą i innymi płynami.
  • Nie przechowuj joysticka w miejscach o wysokiej wilgotności, wysokiej temperaturze lub w pobliżu źródeł dymu/sadzy.
  • W przypadku problemów z jakością lub konfiguracją, skontaktuj się ze sprzedawcą lub serwisem.

Dane techniczne

Urządzenie charakteryzuje się następującymi parametrami:

  • Waga: ok. 1490 g.
  • Wymiary joysticka: ok. 176 x 176 x 239 mm.
  • Wymiary przepustnicy: ok. 170 x 170 x 159 mm.
  • Długość kabla joysticka: ok. 1,8 m.
  • Długość kabla przepustnicy: ok. 1,6 m.
  • Temperatura pracy: 10 - 40 stopni Celsjusza.
  • Wilgotność pracy: 20 - 80%.

Oficjalne zasoby z instrukcji

Oficjalny zasób www.e-pxn.com

Praktyczna pomoc

Typowe problemy

Joystick nie jest wykrywany przez komputer PC.

Pobierz i zainstaluj sterownik 'PXNJoystick' z oficjalnej strony www.e-pxn.com.

Joystick nie działa poprawnie na konsoli PS4/Xbox One.

Upewnij się, że oryginalny kontroler konsoli jest podłączony do portu 'Guidance Port' w joysticku i jest wyłączony przed podłączeniem joysticka do konsoli.

Przed użyciem

  • Pobierz sterowniki ze strony producenta dla PC.
  • Upewnij się, że oryginalny kontroler konsoli jest wyłączony.
  • Podłącz przepustnicę do joysticka przed podłączeniem do konsoli.
  • Sprawdź, czy kabel USB jest poprawnie wpięty do portu konsoli.
Pokaż więcej Pokaż mniej

Parametry w praktyce

Długość kabla joysticka
1,8 metra
Długość kabla przepustnicy
1,6 metra
Temperatura pracy
10 do 40 stopni Celsjusza

Ilustracje i schematy

  • Porty z tyłu joysticka służą do podłączenia przepustnicy oraz oryginalnego kontrolera konsoli.
  • Przełącznik wibracji (ON/OFF) znajduje się na obudowie joysticka.

Zgodność modelu

  • Kompatybilny z PC (Windows 7/8/10/11), PS4 oraz Xbox One.
