Instrukcja obsługi ładowarki akumulatorów Qoltec 12V 10A
Szybki przewodnik po ładowarce akumulatorów Qoltec 12V 10A. Dowiedz się, jak bezpiecznie podłączyć urządzenie, wybrać tryb ładowania (CAR, MOTO, REPAIR) oraz jak korzystać z funkcji naprawy i konserwacji akumulatora.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ładowarka Qoltec 12V 10A to inteligentne urządzenie przeznaczone do bezpiecznego ładowania akumulatorów 12V. Wyposażona jest w funkcję naprawy (REPAIR) dla zasiarczonych akumulatorów oraz automatyczne tryby dostosowane do temperatury otoczenia. Przed użyciem upewnij się, że akumulator nie jest uszkodzony, zamarznięty ani nieszczelny. Urządzenie nie jest przeznaczone do akumulatorów litowo-jonowych ani suchych.
Instrukcja obsługi
- Podłączenie: Podłącz czerwoną klemę do bieguna dodatniego (+) akumulatora, a czarną do bieguna ujemnego (-). Upewnij się, że połączenie jest stabilne.
- Uruchomienie: Podłącz ładowarkę do gniazdka sieciowego. Wyświetlacz włączy się automatycznie, pokazując napięcie akumulatora i tryb pracy.
- Wybór trybu: Użyj przycisku MODE, aby wybrać odpowiedni tryb:
- CAR: dla akumulatorów samochodowych AGM/STD.
- MOTO: dla małych akumulatorów (np. motocyklowych).
- REPAIR: tryb impulsowy do regeneracji częściowo uszkodzonych akumulatorów.
- Ładowanie: Proces przebiega automatycznie. Wyświetlacz pokazuje parametry ładowania. Po zakończeniu pojawi się komunikat "100%" lub "FULL".
- Zakończenie: Odłącz ładowarkę od zasilania, a następnie zdejmij klemy (najpierw czarną, potem czerwoną).
Tryby pracy i funkcje
Urządzenie posiada funkcję automatycznego wykrywania temperatury, dostosowując parametry ładowania (tryby zimowy/letni). Posiada również funkcję pamięci, która po ponownym uruchomieniu przywraca ostatnio używany tryb (z wyjątkiem trybu REPAIR, który wymaga ręcznego wyboru). Proces ładowania składa się z 9 etapów, w tym detekcji, odsiarczania, ładowania stałym prądem i napięciem oraz konserwacji.
Czyszczenie i konserwacja
Przed przystąpieniem do czyszczenia zawsze odłącz urządzenie od zasilania. Obudowę czyść miękką, suchą lub lekko wilgotną szmatką. Nie używaj agresywnych środków chemicznych, alkoholu ani rozpuszczalników. Regularnie sprawdzaj stan kabli i wtyczki pod kątem uszkodzeń mechanicznych.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw poprawność podłączenia klem oraz stan akumulatora. Jeśli ładowarka nie włącza się, sprawdź gniazdko elektryczne i kabel zasilający. W przypadku przegrzewania się urządzenia, upewnij się, że ma zapewnioną odpowiednią wentylację i nie jest przykryte. Jeśli problem nie ustępuje, skontaktuj się z autoryzowanym serwisem.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka. Przetestuj gniazdko innym urządzeniem. Sprawdź, czy kabel zasilający nie jest uszkodzony.
Sprawdź, czy klemy są poprawnie podłączone (czerwona do +, czarna do -). Upewnij się, że akumulator nie jest uszkodzony, zasiarczony lub zbyt rozładowany. Sprawdź, czy wybrano właściwy tryb ładowania.
Upewnij się, że urządzenie znajduje się w dobrze wentylowanym miejscu i nie jest przykryte podczas pracy.
Upewnij się, że zarówno ładowarka, jak i akumulator są wyłączone przed podłączeniem klem. Iskrzenie może świadczyć o zwarciu lub uszkodzeniu ładowarki.
Przed użyciem
- Sprawdź, czy akumulator nie jest zamarznięty, uszkodzony lub nieszczelny.
- Usuń biżuterię (pierścionki, zegarki) przed pracą przy akumulatorze.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Wyczyść klemy akumulatora przed podłączeniem ładowarki.
- Sprawdź, czy kabel zasilający i wtyczka nie mają pęknięć ani uszkodzeń.
Parametry w praktyce
- Winter/Summer
- Automatyczne dostosowanie parametrów ładowania do temperatury otoczenia (Zima 28°C).
Ilustracje i schematy
- Panel sterowania: wskazuje aktualny tryb pracy, napięcie, poziom naładowania oraz ostrzeżenia o błędach.

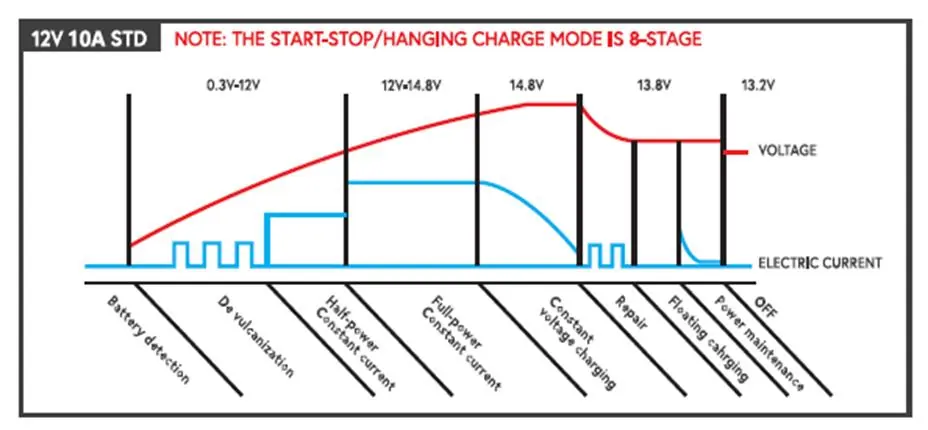

- Wykres 8-etapowego ładowania: ilustruje proces od detekcji akumulatora, przez odsiarczanie, ładowanie właściwe, aż po konserwację.
Zgodność modelu
- Przeznaczona wyłącznie do akumulatorów 12V.
- Zabronione ładowanie akumulatorów litowo-jonowych.
- Nie używać do akumulatorów suchych (dry cell) ani systemów niskonapięciowych.
