Instrukcja obsługi multipleksera QSFPTEK 100GHZ
Szybki przewodnik instalacji i konfiguracji multiplekserów CWDM/DWDM oraz OADM marki QSFPTEK. Zawiera wymagania instalacyjne, procedury montażu w szafie rack oraz przegląd portów funkcjonalnych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik szybkiego startu dla urządzeń CWDM/DWDM Mux Demux oraz DWDM OADM firmy QSFPTEK. Instrukcja obejmuje wymagania dotyczące środowiska instalacyjnego, procedury montażu modułów FMU oraz urządzeń w obudowie 1U w szafach rack, a także przegląd portów funkcjonalnych i mapowanie długości fal.
Opis urządzenia
Urządzenia QSFPTEK są dostępne w formie modułów wtykowych FMU oraz obudów 1U. Obsługują transmisję jedno- i dwuwłóknową. W zależności od modelu, urządzenia oferują od 4 do 64 kanałów, z opcjonalnymi portami monitorującymi, rozszerzającymi oraz 1310nm.
Instalacja
Przed przystąpieniem do pracy należy przygotować śrubokręt, opaskę antystatyczną oraz śruby. Należy zapewnić czyste, wolne od pyłu środowisko oraz odpowiednią wentylację szafy rack.

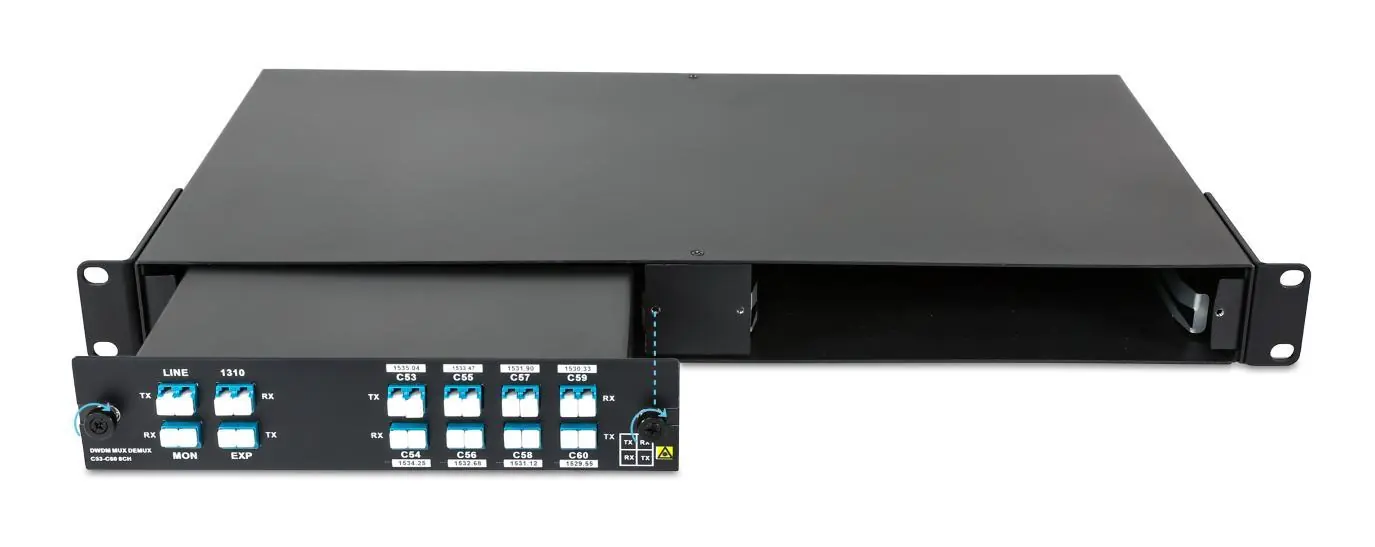

Montaż modułu FMU
- Umieść moduł w odpowiednim miejscu na półce obudowy 2-Slot 1U.
- Ostrożnie wsuń moduł w przestrzeń półki.
- Dociśnij moduł, aby zaangażować śruby skrzydełkowe M3, a następnie dokręć je po obu stronach.

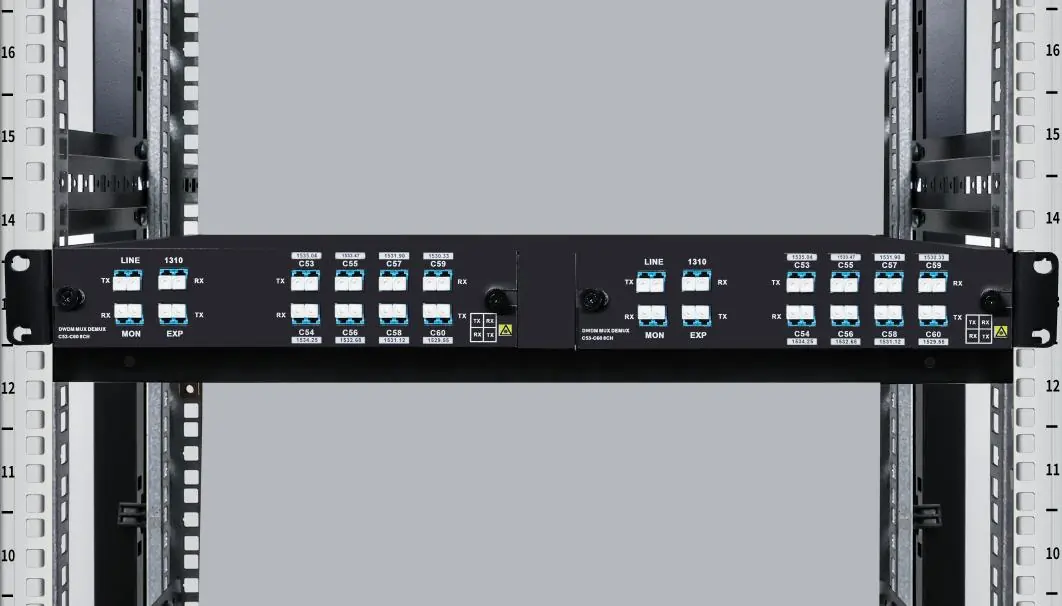

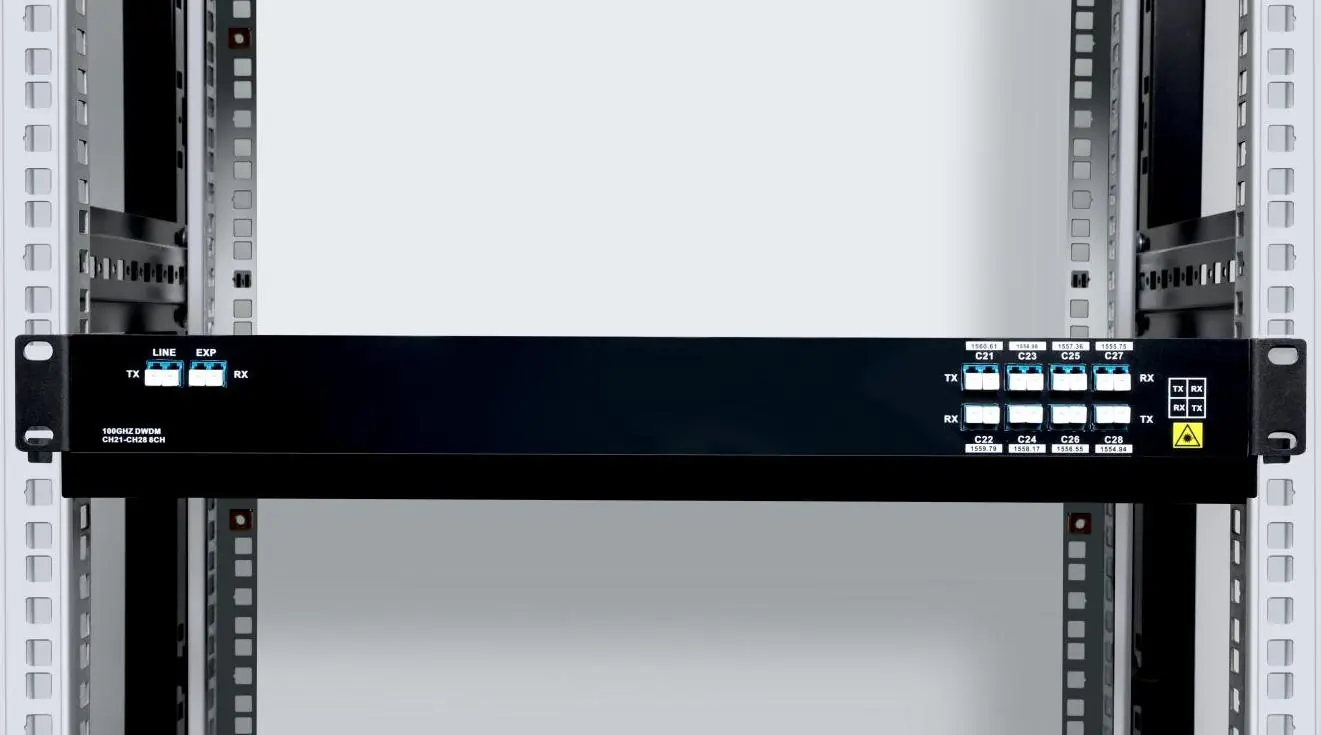

Montaż obudowy 1U w szafie rack

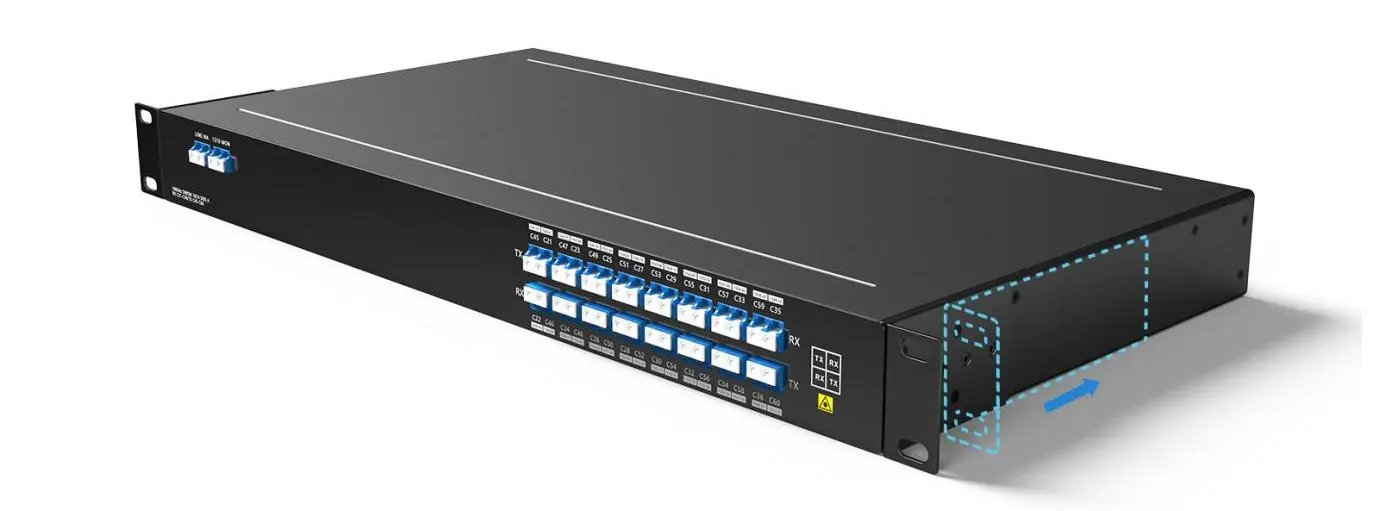

- Zainstaluj wsporniki montażowe po prawej i lewej stronie urządzenia.
- Ostrożnie umieść obudowę w szafie rack.
- Zabezpiecz urządzenie za pomocą śrub M6x12mm oraz nakrętek M6.

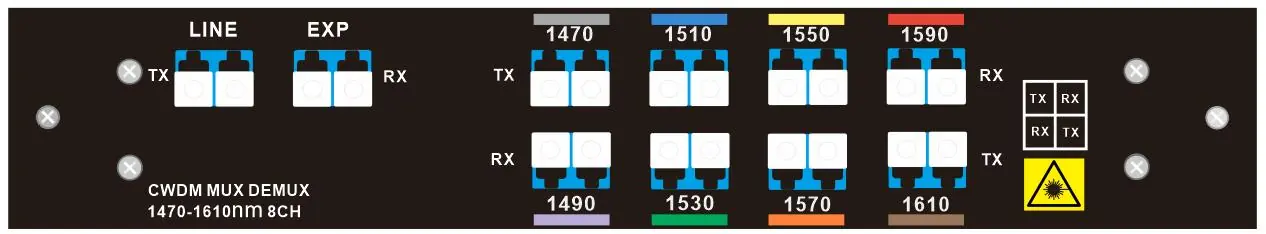

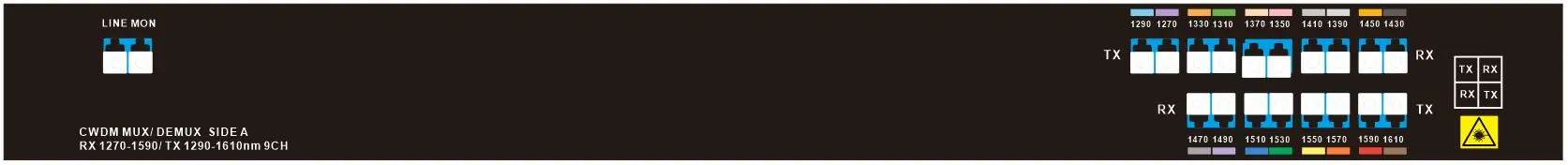

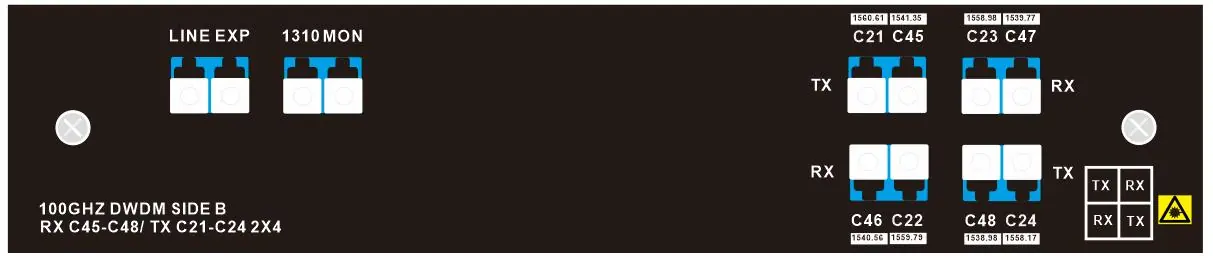

Porty funkcjonalne
Urządzenia posiadają dedykowane porty dla różnych długości fal (RX/TX). Porty EXP służą do łączenia z innymi multiplekserami, port 1310nm do zwiększania pojemności, a port monitorujący (MON) pozwala na pobranie 1% sygnału w celu kontroli poziomu mocy kanałów.
Wsparcie techniczne
W przypadku pytań lub potrzeby wsparcia, prosimy o kontakt poprzez stronę www.qsfptek.com/company/contact-us.html lub wysłanie wiadomości e-mail na adres [email protected]. Produkty objęte są 3-letnią ograniczoną gwarancją.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Upewnij się, że szafa rack jest dobrze wentylowana, a urządzenie znajduje się w miejscu, gdzie chłodne powietrze może skutecznie odprowadzać ciepło.
Podczas instalacji należy bezwzględnie stosować procedury ochrony przed wyładowaniami elektrostatycznymi (ESD), w tym używać opaski antystatycznej.
Przed użyciem
- Przygotuj śrubokręt, śruby oraz opaskę antystatyczną.
- Upewnij się, że miejsce instalacji jest czyste i wolne od pyłu.
- Sprawdź, czy szafa rack zapewnia odpowiednią wentylację.
- Upewnij się, że obudowa urządzenia jest szczelnie zamknięta po instalacji.
- Zweryfikuj poprawność połączeń światłowodowych zgodnie z mapowaniem portów dla danego modelu.
Ilustracje i schematy

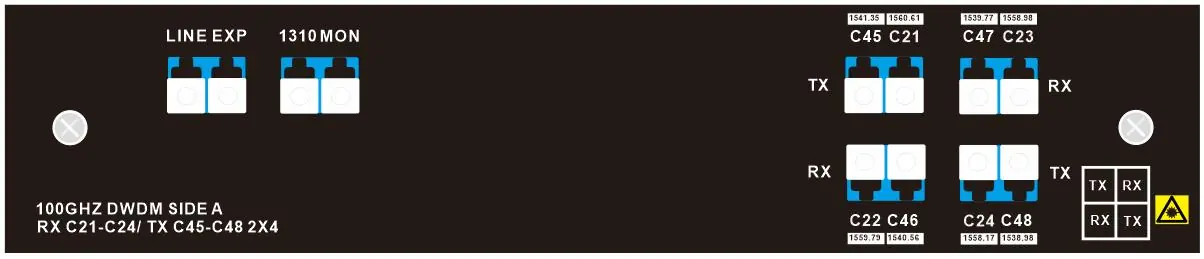

- Schematy portów pokazują przypisanie konkretnych długości fal do portów TX/RX.

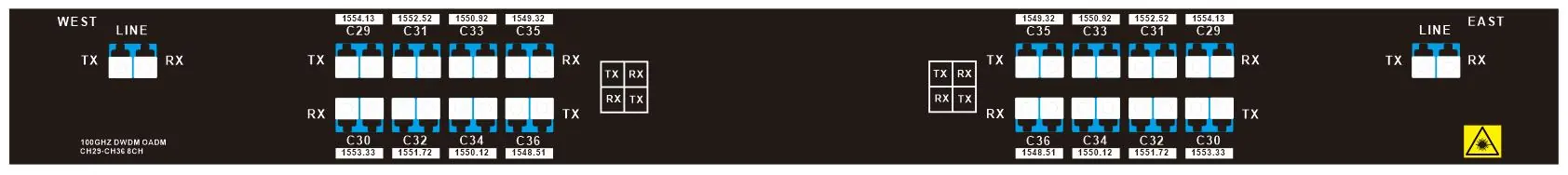

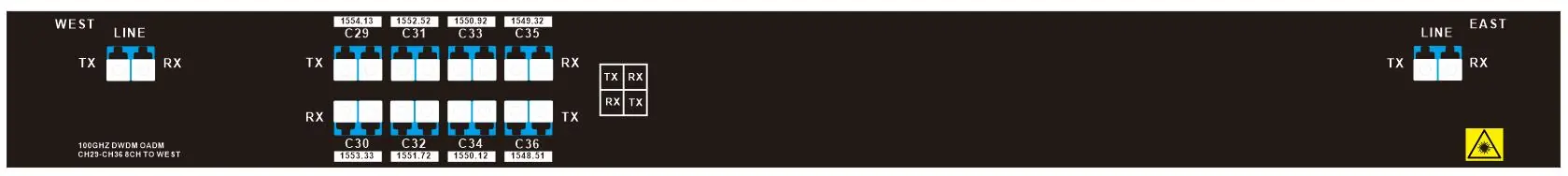

- W modelach OADM porty TX służą do 'drop', a RX do 'add' sygnału.
Zgodność modelu
- Urządzenia dostępne w formatach FMU Plug-in oraz 1U Rack.
- Obsługa transmisji jedno- i dwuwłóknowej w zależności od modelu.
