Moduł QSFPTEK QT-SFP-10G-T to wysokowydajny transceiver miedziany SFP+ przeznaczony do dwukierunkowej komunikacji danych przez kabel miedziany. Urządzenie zostało zaprojektowane do obsługi szybkich łączy 10 Gigabit Ethernet na dystansie do 30 metrów przy użyciu kabli kategorii 6a lub 7.
Opis urządzenia
Transceiver charakteryzuje się solidną obudową odlewaną ciśnieniowo oraz mechanizmem wysuwania typu Bail Latch. Urządzenie wspiera automatyczną negocjację z innymi układami 10GBase-T-NC PHY oraz automatyczną detekcję i korekcję zamiany przewodów i polaryzacji.
- Obsługa łączy do 30m przy użyciu kabla Cat 6a/7
- Zgodność ze standardami SFF-8431, SFF-8432 oraz IEEE 802.3az
- Niski pobór mocy: maksymalnie 2.5W przy 30m
- Interfejs szeregowy I2C 2-przewodowy dla identyfikacji szeregowej i rejestrów PHY
- Obsługa kabli ekranowanych i nieekranowanych
Specyfikacja techniczna
Urządzenie pracuje w zakresie temperatur od 0°C do +70°C. Napięcie wejściowe wynosi 3.3V (zakres 3.0V - 3.6V). Pobór mocy wynosi maksymalnie 2.5W.
Układ pinów
Moduł posiada 20 pinów, które pełnią funkcje zasilania, transmisji danych (TX/RX) oraz sygnałów sterujących. Piny 1, 10, 11, 14, 17, 20 odpowiadają za uziemienie (Ground). Piny 4 i 5 obsługują interfejs szeregowy (SDA/SCL).

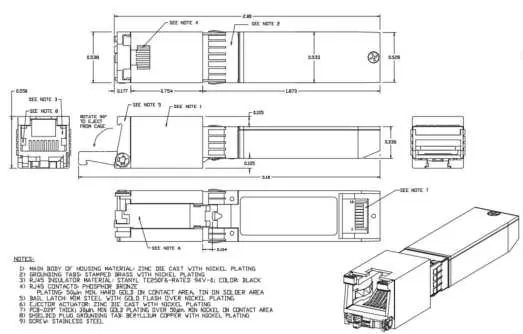

Wymiary mechaniczne
Obudowa wykonana jest z cynku z powłoką niklową. Styki RJ-45 wykonane są z brązu fosforowego z pozłacanymi elementami stykowymi. Szczegółowe wymiary fizyczne modułu są kluczowe przy montażu w klatkach SFP+.
Informacje dotyczące zamówienia
Dostępne są różne warianty modułów:
- QT-SFP-10G-T: 10.125 Gb/s, złącze RJ-45, 30m, 0°C do +70°C
- QT-SFP-M: 1000M, złącze RJ-45, 100m, 0°C do +70°C
- QT-SFP-T: 10/100/1000M, złącze RJ-45, 100m, 0°C do +70°C
Praktyczna pomoc
Typowe problemy
Brak połączenia lub niska prędkość
Upewnij się, że używasz kabla kategorii 6a lub 7. Transceiver 10GBASE-T wymaga odpowiedniej jakości okablowania dla pełnej wydajności.
Przekroczony zasięg
Dla modelu QT-SFP-10G-T maksymalny zasięg wynosi 30 metrów. Przy większych odległościach połączenie może być niestabilne lub niemożliwe.
Przed użyciem
- Sprawdź, czy używany kabel to Cat 6a lub Cat 7.
- Upewnij się, że odległość między urządzeniami nie przekracza 30 metrów.
- Sprawdź, czy port SFP+ w urządzeniu hosta jest kompatybilny ze standardem SFF-8431/8432.
- Upewnij się, że urządzenie jest poprawnie włożone do klatki SFP+.
Parametry w praktyce
- SFF-8431/8432
- Standardy określające fizyczne i elektryczne parametry modułów SFP+.
- Pobór mocy 2.5W
- Maksymalna ilość energii pobieranej przez moduł podczas pracy na dystansie 30m.
Ilustracje i schematy
- Układ pinów (Electrical Pad Layout) pokazuje rozmieszczenie 20 styków na płytce drukowanej modułu.
- Wymiary mechaniczne przedstawiają fizyczną budowę obudowy, co jest istotne przy montażu w ciasnych przestrzeniach.
Zgodność modelu
- Wspiera standardy IEEE 802.3az (Energy Efficient Ethernet).
- Kompatybilny z kablami ekranowanymi i nieekranowanymi.
- Wymaga zgodności z SFF-8431/8432 po stronie hosta.
