Instrukcja obsługi transiwera QSFPTEK 10GBASE-T SFP+ Copper RJ-45 30m
Szybki przewodnik po transiwerze QSFPTEK 10GBASE-T SFP+ Copper RJ-45 30m. Poznaj specyfikację techniczną, układ pinów oraz wymiary mechaniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Transiwer QSFPTEK QT-SFP-10G-T to moduł miedziany SFP+ zaprojektowany do szybkiej komunikacji 10Gb/s przez kable miedziane kategorii 6a lub 7. Urządzenie obsługuje połączenia o długości do 30 metrów i jest przeznaczone do pracy w środowiskach sieciowych wymagających wysokiej przepustowości.
Opis urządzenia
Moduł posiada solidną obudowę odlewaną ciśnieniowo oraz mechanizm wysuwania typu Bail Latch. Jest zgodny ze standardami SFF-8431, SFF-8432 oraz IEEE 802.3az. Urządzenie charakteryzuje się niskim poborem mocy (maksymalnie 2,5W przy 30m) oraz obsługą kabli ekranowanych i nieekranowanych.
Specyfikacja techniczna
Kluczowe parametry pracy urządzenia:
- Zakres temperatur pracy: od 0°C do +70°C.
- Pobór mocy: 2,5W (maksymalnie przy 30m).
- Napięcie wejściowe: 3,3V (zakres 3,0V - 3,6V).
- Zasięg: do 30 metrów przy użyciu kabla Cat 6a/7.
Układ pinów i złącza

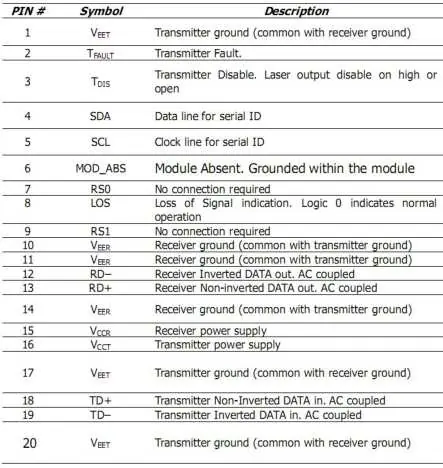

Instrukcja zawiera szczegółowy opis 20 pinów złącza, w tym linie danych (SDA, SCL), sygnały nadawcze (TX) i odbiorcze (RX) oraz uziemienie. Prawidłowe podłączenie jest kluczowe dla poprawnej komunikacji i wykrywania modułu przez hosta.
Wymiary mechaniczne
Dokumentacja zawiera rysunki techniczne z wymiarami modułu, co jest istotne przy planowaniu instalacji w szafach rackowych lub urządzeniach sieciowych. Obudowa wykonana jest z cynku z powłoką niklową.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy kabel Cat 6a/7 jest poprawnie wpięty i czy długość połączenia nie przekracza 30 metrów.
Upewnij się, że moduł jest poprawnie osadzony w porcie SFP+ i sprawdź stan pinów zasilania (VccR, VccT).
Upewnij się, że urządzenie pracuje w zakresie temperatur otoczenia od 0°C do +70°C i ma zapewnioną odpowiednią wentylację.
Przed użyciem
- Sprawdź, czy urządzenie hosta obsługuje standard 10GBASE-T.
- Upewnij się, że używasz kabla kategorii 6a lub 7.
- Zweryfikuj, czy długość połączenia nie przekracza 30 metrów.
- Sprawdź, czy port SFP+ w urządzeniu jest czysty i nieuszkodzony.
