Instrukcja montażu systemu mocowania QuickBOLT 17962DF

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu systemu QuickBOLT 17962DF Black Split Top QB2, przeznaczonego do instalacji solarnych na dachach asfaltowych, EPDM oraz TPO. Dokument zawiera wytyczne dotyczące przygotowania podłoża, uszczelniania oraz poprawnego dokręcania elementów montażowych.

Wymagane narzędzia i materiały

• Narzędzia do lokalizacji i oznaczenia krokwi
• Wiertarka z wiertłem 15/64 cala
• Uszczelniacz zatwierdzony przez producenta (opcjonalnie)
• Narzędzie do rozdzielania gontów
• Klucz nasadowy 1/2 cala

Instrukcja montażu

1. Zlokalizuj i oznacz krokiew.
2. Wywierć otwór wiertłem 15/64 cala.
3. Opcjonalnie: Wypełnij wywiercony otwór uszczelniaczem zatwierdzonym przez producenta.
4. Opcjonalnie: Umieść pierścień uszczelniacza wokół spodu podkładki Microflashing.
5. Umieść podkładkę Microflashing, a następnie stopkę L-Foot.
6. Wsuń element Miniflashing pod gonty, nad stopkę L-Foot.

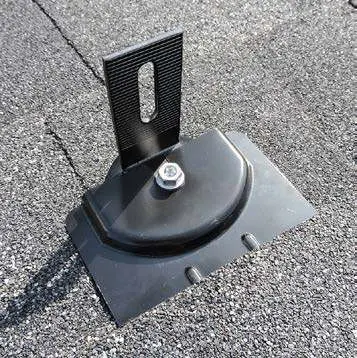

7. Włóż śrubę przez element Miniflashing i dokręcaj, aż podkładka Microflashing zostanie ściśnięta, a element Miniflashing będzie stabilnie zamocowany.

Wskazówki techniczne

Aby prawidłowo ścisnąć podkładkę Microflashing przy użyciu systemu QB2, należy zastosować minimalny moment obrotowy wynoszący 150 lbs/inch. Śruba powinna ścisnąć podkładkę w taki sposób, aby po pełnym dokręceniu stopka L-Foot nie obracała się.
