Instrukcja montażu systemu QuickBOLT 15996PK QB2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu systemu QuickBOLT QB2 z wykorzystaniem 3-calowego Microflashing oraz Miniflashing na dachach asfaltowych, EPDM oraz TPO. System został zaprojektowany w celu zapewnienia szczelności i stabilności mocowań na dachu.

Wymagane narzędzia i materiały

• Narzędzia do lokalizacji i zaznaczenia krokwi
• Wiertarka z wiertłem 15/64 cala
• Narzędzie do rozdzielania gontów
• Klucz nasadowy 1/2 cala
• Uszczelniacz zatwierdzony przez producenta (MFG approved sealant) - opcjonalnie

Instrukcja montażu

1. Lokalizacja: Znajdź i zaznacz krokiew w miejscu montażu.
2. Wiercenie: Wywierć otwór w zaznaczonym miejscu przy użyciu wiertła 15/64 cala.
3. Uszczelnienie (opcjonalnie): Wypełnij wywiercony otwór uszczelniaczem zatwierdzonym przez producenta.
4. Przygotowanie Microflashing: Opcjonalnie nałóż pierścień uszczelniacza wokół dolnej części podkładki Microflashing.
5. Montaż podstawy: Umieść Microflashing, a następnie nałóż na nią stopę typu L-Foot.
6. Instalacja Miniflashing: Wsuń Miniflashing pod gonty, umieszczając ją nad stopą L-Foot.

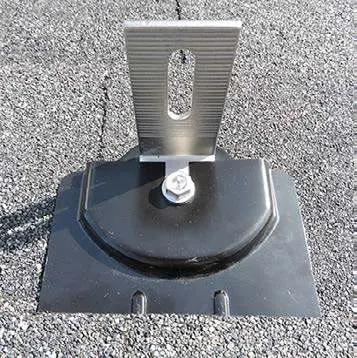

7. Dokręcanie: Włóż śrubę przez Miniflashing i dokręcaj, aż Microflashing zostanie odpowiednio ściśnięta, a Miniflashing będzie stabilnie zamocowana.

Parametry techniczne

Aby zapewnić prawidłowe ściśnięcie uszczelnienia Microflashing przy użyciu systemu QB2, należy zastosować minimalny moment obrotowy wynoszący 150 lbs/inch.
