Instrukcja montażu uchwytu dachowego QuickBOLT 17672SS
Kompletny przewodnik instalacji uchwytu dachowego QuickBOLT 17672SS. Dowiedz się, jak prawidłowo zamontować uchwyt z systemem Microflashing® na dachach asfaltowych, EPDM i TPO, korzystając z wymaganych narzędzi i zachowując odpowiedni...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu uchwytu dachowego QuickBOLT 17672SS. Montaż wymaga wywiercenia otworu w krokwi, wypełnienia go uszczelniaczem, nałożenia podkładki Microflashing® z uszczelniaczem, wkręcenia śruby, zamontowania stopy (L-Foot) i zabezpieczenia nakrętkami. str. 2
Najważniejsze czynności
- Wywierć otwór w krokwi wiertłem 3/16" str. 2
- Wypełnij otwór uszczelniaczem i nałóż uszczelniacz na podkładkę Microflashing® str. 2
- Dokręć śrubę z minimalnym momentem 125 lbs/inch str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalny moment dokręcania | 125 lbs/inch | Wymagany do prawidłowego uszczelnienia systemu Microflashing® | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy montażu uchwytu dachowego QuickBOLT 17672SS (7” QB1 z 3” Microflashing®). Produkt jest przeznaczony do stosowania na dachach pokrytych gontem asfaltowym, membraną EPDM oraz TPO. Kluczowym elementem instalacji jest zapewnienie prawidłowego uszczelnienia za pomocą systemu Microflashing®.
Wymagane materiały i narzędzia
- Lokalizator krokwi
- Kreda lub ołówek
- Wiertarka z wiertłem 3/16”
- Uszczelniacz zatwierdzony przez producenta (MFG approved sealant)
- Klucz nasadowy M6
- Klucz 1/2”
Instrukcja montażu

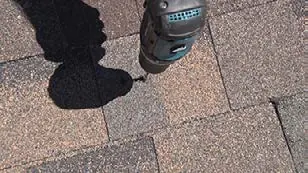

- Lokalizacja i wiercenie: Zlokalizuj krokiew i wywierć otwór wiertłem 3/16”.
- Uszczelnienie otworu: Wypełnij wywiercony otwór uszczelniaczem zatwierdzonym przez producenta.
- Przygotowanie podkładki: Nałóż pierścień uszczelniacza wokół dolnej części podkładki Microflashing®.
- Montaż śruby: Umieść podkładkę Microflashing® i wkręć śrubę, aż do momentu jej ściśnięcia.
- Montaż stopy: Włóż pierwszą nakrętkę i umieść stopę montażową (L-Foot).
- Zabezpieczenie: Włóż drugą nakrętkę i dokręć całość, aż do uzyskania stabilnego połączenia.
Ważne uwagi techniczne
Aby zapewnić prawidłowe działanie systemu uszczelnienia Microflashing® z produktami QuickBOLT, należy zastosować minimalny moment dokręcania wynoszący 125 lbs/inch.
Praktyczna pomoc
Typowe problemy
Upewnij się, że otwór został wypełniony uszczelniaczem, a podkładka Microflashing® została prawidłowo dociśnięta zgodnie z zalecanym momentem obrotowym.
Przed użyciem
- Zlokalizuj krokiew dachową
- Przygotuj wiertarkę z wiertłem 3/16"
- Przygotuj uszczelniacz zatwierdzony przez producenta
- Przygotuj klucz nasadowy M6 oraz klucz 1/2"
- Upewnij się, że rodzaj pokrycia dachowego (asfalt, EPDM, TPO) jest zgodny z przeznaczeniem produktu
