Instrukcja montażu uchwytu dachowego QuickBOLT 17680SS
Szybki przewodnik instalacji uchwytu dachowego QuickBOLT 17680SS. Zawiera listę wymaganych narzędzi, kroki montażu oraz specyfikację momentu dokręcania dla prawidłowego uszczelnienia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu uchwytu dachowego QuickBOLT 17680SS. Kluczowym elementem jest użycie uszczelniacza w otworze oraz pod podkładką, a także dokręcenie śruby z minimalnym momentem 125 lbs/inch. str. 2
Najważniejsze czynności
- Wiercenie i uszczelnianie otworu str. 2
- Montaż uszczelki i śruby str. 2
- Mocowanie stopy montażowej str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania | 125 lbs/inch | Minimalny moment obrotowy dla prawidłowego ściśnięcia uszczelki | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi instrukcję montażu uchwytu dachowego QuickBOLT 17680SS (8" QB1 z 3" Microflashing). Instrukcja zawiera listę niezbędnych narzędzi oraz precyzyjną procedurę instalacji, która zapewnia prawidłowe uszczelnienie i stabilność montażu na dachach asfaltowych, EPDM oraz TPO.
Wymagane materiały
- Lokalizator krokwi
- Kreda lub marker
- Wiertarka z wiertłem 3/16"
- Uszczelniacz zatwierdzony przez producenta (MFG approved sealant)
- Klucz nasadowy M6
- Klucz płaski 1/2"
Instrukcja montażu

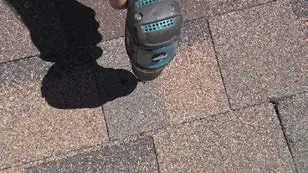

- Zlokalizuj krokiew i wywierć otwór wstępny.
- Wypełnij wywiercony otwór uszczelniaczem zatwierdzonym przez producenta.
- Nałóż pierścień uszczelniacza wokół dolnej części podkładki Microflashing.
- Umieść element Microflashing i wkręcaj śrubę, aż do momentu ściśnięcia uszczelki.
- Nałóż pierwszą nakrętkę i umieść stopę montażową (L-Foot).
- Nałóż drugą nakrętkę i dokręć do momentu zabezpieczenia.
Ważne parametry
Aby prawidłowo ścisnąć uszczelkę Microflashing przy użyciu systemu QuickBOLT, należy zastosować minimalny moment dokręcania wynoszący 125 lbs/inch.
Praktyczna pomoc
Przed użyciem
- Zlokalizuj krokiew dachową
- Przygotuj wiertarkę z wiertłem 3/16 cala
- Przygotuj uszczelniacz zatwierdzony przez producenta
- Przygotuj klucz nasadowy M6 oraz klucz 1/2 cala
Parametry w praktyce
- Moment dokręcania
- Minimalny moment obrotowy 125 lbs/inch wymagany do prawidłowego ściśnięcia uszczelki Microflashing i zapewnienia szczelności.
