Instrukcja montażu uchwytu dachowego QuickBOLT 17862DF
Dowiedz się, jak prawidłowo zamontować uchwyt dachowy QuickBOLT 17862DF. Instrukcja zawiera listę wymaganych narzędzi, kroki instalacji oraz zalecenia dotyczące uszczelnienia i momentu dokręcania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Uchwyt QuickBOLT 17862DF montuje się poprzez nawiercenie otworu w krokwi, opcjonalne uszczelnienie, umieszczenie elementów Microflashing i L-Foot, wsunięcie Miniflashing pod gonty oraz dokręcenie śruby z minimalnym momentem 150 lbs/inch. str. 2
Najważniejsze czynności
- Nawiercenie otworu w krokwi str. 2
- Dokręcanie śruby str. 2
Problemy i rozwiązania
Dokręć śrubę, aż uszczelka Microflashing zostanie w pełni skompresowana.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment obrotowy | 150 lbs/inch | Minimalny moment dla poprawnej kompresji uszczelki | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

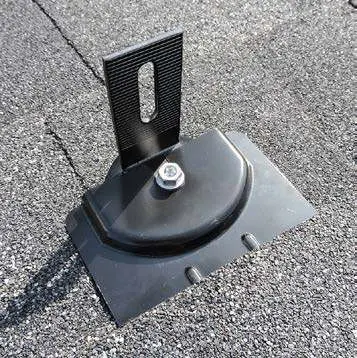

Niniejsza instrukcja dotyczy montażu uchwytu dachowego QuickBOLT 17862DF (Black QB2 z 3-calowym systemem Microflashing i Miniflashing). Produkt jest przeznaczony do stosowania na dachach asfaltowych, EPDM oraz TPO. Prawidłowy montaż zapewnia szczelność i stabilność konstrukcji.
Wymagane narzędzia i materiały
- Narzędzia do lokalizacji i zaznaczenia krokwi
- Wiertarka z wiertłem 15/64 cala
- Zatwierdzony uszczelniacz (opcjonalnie)
- Narzędzie do rozdzielania gontów
- Klucz nasadowy 1/2 cala
Instrukcja montażu krok po kroku
- Zlokalizuj i zaznacz krokiew.
- Nawierć otwór wiertłem 15/64 cala.
- Opcjonalnie: Wypełnij nawiercony otwór zatwierdzonym uszczelniaczem.
- Opcjonalnie: Umieść pierścień uszczelniacza wokół spodu podkładki Microflashing.
- Umieść element Microflashing, a następnie stopkę L-Foot.
- Wsuń element Miniflashing pod gonty, nad stopkę L-Foot.
- Włóż śrubę przez element Miniflashing i dokręcaj, aż element Microflashing zostanie skompresowany, a Miniflashing będzie stabilny.
Wskazówki dotyczące uszczelnienia i dokręcania
Aby prawidłowo skompresować uszczelkę Microflashing przy użyciu QB2, należy zastosować minimalny moment obrotowy 150 lbs/inch. Śruba powinna ścisnąć uszczelkę, a po pełnej kompresji stopka L-Foot nie powinna się obracać.
Praktyczna pomoc
Typowe problemy
Upewnij się, że śruba jest wystarczająco dokręcona, aby w pełni skompresować uszczelkę Microflashing (wymagane min. 150 lbs/inch).
Przed użyciem
- Zlokalizuj i zaznacz krokiew
- Przygotuj wiertło 15/64 cala
- Przygotuj uszczelniacz (opcjonalnie)
- Przygotuj narzędzie do rozdzielania gontów
- Przygotuj klucz nasadowy 1/2 cala
