Instrukcja obsługi oprawy oświetleniowej LED RAB WPLED

Najważniejsze informacje

Oprawy oświetleniowe RAB WPLED to urządzenia typu field-adjustable, co oznacza możliwość regulacji temperatury barwowej (CCT), mocy (W) oraz pracy fotokomórki. Przed przystąpieniem do instalacji upewnij się, że zasilanie jest całkowicie wyłączone. Urządzenie musi być instalowane zgodnie z lokalnymi przepisami elektrycznymi przez osobę posiadającą odpowiednie kwalifikacje. Oprawa jest przystosowana do pracy w warunkach wilgotnych (wet locations).

Montaż i instalacja

Instrukcja przewiduje kilka wariantów montażu:

• Montaż ścienny (Wall Mount): Odkręć śruby drzwiowe, zdejmij zespół Cleat/Door, zamocuj go do powierzchni, nasuń oprawę i zabezpiecz śrubą. Na koniec zamknij drzwi i uszczelnij krawędzie silikonem.

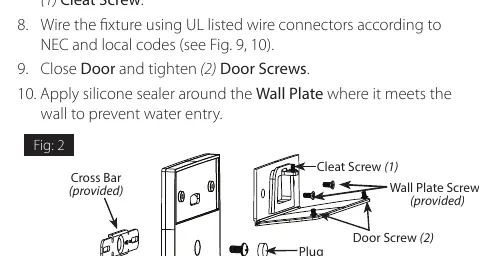

• Montaż na puszce podtynkowej (Surface Mount): Użyj dołączonej poprzeczki (Crossbar) do zamocowania na puszce, a następnie przykręć płytę ścienną (Wall Plate).
• Montaż na ramieniu (ARM24): Wymaga użycia dedykowanych akcesoriów. Upewnij się, że używasz odpowiedniego osprzętu montażowego dostosowanego do wagi oprawy.

Konfiguracja parametrów

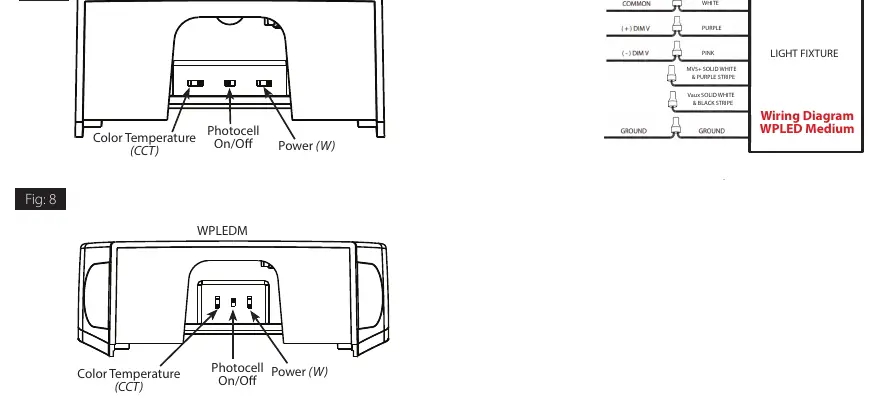

Wewnątrz obudowy znajdują się przełączniki umożliwiające zmianę ustawień fabrycznych:

• Temperatura barwowa (CCT): Wybór między 3000K, 4000K lub 5000K.
• Moc (W): Możliwość wyboru mocy wyjściowej (zależnie od modelu WPLEDS lub WPLEDM).
• Fotokomórka: Przełącznik ON/OFF. Jeśli fotokomórka jest włączona, w świetle dziennym wyłączenie światła może zająć do 60 sekund.

Okablowanie

Urządzenie obsługuje uniwersalne napięcie 120V-277V. W przypadku ściemniania 0-10V należy podłączyć przewody zgodnie ze schematem: czarny do linii (LINE), biały do wspólnego (COMMON), uziemienie do uziemienia, fioletowy do DIM (+), różowy do DIM (-). Nie podłączaj przewodów DIM do napięcia sieciowego.

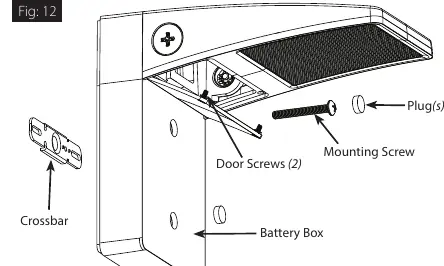

Modele z podtrzymaniem bateryjnym

Wersje z baterią wymagają podłączenia do źródła zasilania UNSWITCHED AC. Po instalacji należy sprawdzić ładowanie baterii. Wskaźnik ładowania powinien świecić. Testy baterii (krótki i długi) należy przeprowadzać zgodnie z harmonogramem (miesięcznie i rocznie) za pomocą przycisku Test Button.

Konserwacja i rozwiązywanie problemów

Konserwacja ogranicza się do czyszczenia soczewki nieściernym środkiem do szkła. Nie otwieraj oprawy w celu czyszczenia diod LED. W przypadku problemów sprawdź:

• Czy napięcie zasilania jest prawidłowe.
• Czy oprawa jest poprawnie uziemiona.
• Czy fotokomórka działa poprawnie (jeśli jest używana).
• W modelach z baterią: czy bateria jest poprawnie podłączona.
