Instrukcja obsługi bezprzewodowej ładowarki RAM WCSTE40A

Dowiedz się, jak prawidłowo korzystać z bezprzewodowej ładowarki Qi w pojeździe RAM 1500. Instrukcja zawiera wskazówki dotyczące umieszczania telefonu, interpretacji diod LED oraz ważne środki ostrożności.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Ładowarka bezprzewodowa Qi w pojeździe RAM 1500 służy do bezprzewodowego ładowania telefonów zgodnych ze standardem Qi. Wymaga włączonego zapłonu (ON/RUN lub START) i poprawnego umieszczenia urządzenia na macie. str. 2

Najważniejsze czynności

Ładowanie telefonu str. 2

Pierwsze uruchomienie

Upewnij się, że zapłon jest włączony (ON/RUN lub START), a telefon jest zgodny ze standardem Qi. str. 2

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Czerwone światło/migające

Wewnętrzny błąd lub wykryto obcy przedmiot.

str. 2

Brak światła

Ładowarka w trybie bezczynności lub szukania urządzenia.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Częstotliwość ładowania	128 kHz	Częstotliwość pracy ładowarki	str. 4
Częstotliwość NFC	13.56 MHz	Częstotliwość opcjonalnego modułu NFC	str. 4
Max Target Power	41.9 dBuV/m	Maksymalna moc docelowa	str. 4

Gdzie szukać w PDF

Instrukcja obsługi str. 2
Ważne uwagi i bezpieczeństwo str. 3
Zgodność z przepisami str. 4

Spis treści

Najważniejsze informacje z instrukcji

Bezprzewodowa ładowarka w pojeździe RAM 1500 jest przeznaczona do ładowania telefonów zgodnych ze standardem Qi. Aby ładowanie działało, zapłon musi znajdować się w pozycji ON/RUN lub START. Telefon należy umieścić w wyznaczonym obszarze na macie antypoślizgowej, wyświetlaczem do góry.

Opis urządzenia i zasada działania

Ładowarka znajduje się zazwyczaj pod konsolą środkową lub w schowku. Urządzenie wykorzystuje standard Qi do bezprzewodowego przesyłania energii. Jeśli telefon nie obsługuje standardu Qi, konieczne może być użycie specjalnego etui lub nakładki.

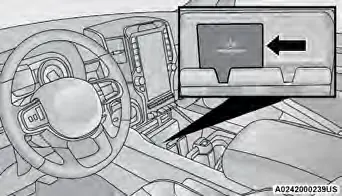

Lokalizacja i sposób umieszczenia telefonu na ładowarce bezprzewodowej

Instrukcja ładowania

Upewnij się, że zapłon jest włączony (pozycja ON/RUN lub START).
Zdejmij etui ochronne z telefonu, jeśli jest zbyt grube lub zawiera metalowe elementy.
Umieść telefon w wyznaczonym obszarze na macie antypoślizgowej.
Upewnij się, że telefon nie zakrywa diody LED.

Wskaźniki LED

Brak światła: Ładowarka jest w trybie bezczynności lub szuka urządzenia.
Niebieskie światło: Urządzenie wykryte, trwa ładowanie.
Czerwone światło/migające: Wystąpił błąd wewnętrzny lub wykryto obcy przedmiot.
Zielone światło: Ładowanie zakończone (jeśli urządzenie obsługuje przesyłanie tej informacji).

Ważne uwagi i bezpieczeństwo

Kluczyk (Key Fob): Nie umieszczaj kluczyka w promieniu 15 cm od ładowarki, ponieważ może to spowodować jego uszkodzenie lub uniemożliwić uruchomienie pojazdu.
Bezpieczeństwo użytkownika: Podczas pracy ładowarka powinna znajdować się w odległości co najmniej 8 cm od ciała użytkownika.
Przegrzewanie: W przypadku korzystania z wielu funkcji jednocześnie (np. ładowanie, Apple CarPlay, Android Auto), urządzenie może się przegrzać i ograniczyć funkcje lub wyłączyć ładowanie. W takim przypadku zaleca się użycie kabla USB.
iPhone 12 i iPod: Urządzenia te posiadają oprogramowanie chroniące przed przegrzaniem, które może spowolnić ładowanie.

Praktyczna pomoc

Typowe problemy

Czerwone światło lub miganie diody

Wystąpił błąd wewnętrzny lub wykryto obcy przedmiot na ładowarce. Usuń przedmiot i upewnij się, że telefon leży poprawnie.

Telefon nie ładuje się

Sprawdź, czy zapłon jest włączony, czy telefon obsługuje standard Qi, czy etui nie jest zbyt grube oraz czy telefon leży w wyznaczonym obszarze.

Zakłócenia kluczyka (Key Fob)

Nie kładź kluczyka w promieniu 15 cm od ładowarki, aby uniknąć uszkodzenia i problemów z uruchomieniem silnika.

Przed użyciem

Upewnij się, że telefon obsługuje standard Qi.
Zdejmij etui ochronne z telefonu.
Upewnij się, że zapłon jest w pozycji ON/RUN lub START.
Umieść telefon wyświetlaczem do góry w wyznaczonym obszarze na macie.
Upewnij się, że telefon nie zakrywa diody LED.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Częstotliwość ładowania: 128 kHz
Częstotliwość NFC: 13.56 MHz (opcjonalnie)
Max Target Power: 41.9 dBuV/m

Ilustracje i schematy

Rysunek przedstawia lokalizację ładowarki pod konsolą środkową.
Wskazano obszar ładowania na macie antypoślizgowej.

Zgodność modelu

Wymagany standard Qi.
iPhone 12 i iPod mogą ograniczać ładowanie w celu ochrony przed przegrzaniem.
