Instrukcja obsługi modułu Raspberry Pi Pico 2-Channel RS232
Dowiedz się, jak podłączyć i używać modułu Raspberry Pi Pico 2-Channel RS232. Przewodnik zawiera opis elementów, schemat połączeń, definicję pinów oraz specyfikację techniczną.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł Raspberry Pi Pico 2-Channel RS232 służy do dodania dwóch kanałów komunikacji RS232 do mikrokontrolera Raspberry Pi Pico. Montuje się go bezpośrednio na pinach Pico. str. 1
Najważniejsze czynności
- Podłącz moduł bezpośrednio do pinów Raspberry Pi Pico. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Transceiver | SP3232 | Układ obsługujący komunikację RS232 | str. 2 |
| Kanały | 2 | Liczba obsługiwanych kanałów RS232 | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa i opis elementów str. 1
- Specyfikacja i definicja pinów str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł Raspberry Pi Pico 2-Channel RS232 został zaprojektowany w celu rozszerzenia możliwości komunikacyjnych mikrokontrolera Raspberry Pi Pico o dwa kanały RS232. Urządzenie wykorzystuje transceiver SP3232 i jest przeznaczone do bezpośredniego montażu na pinach Raspberry Pi Pico.
Opis elementów modułu
Na płytce modułu znajdują się następujące kluczowe komponenty:
- Transceiver SP3232: Układ odpowiedzialny za komunikację RS232.
- Złącze Raspberry Pi Pico: Żeńskie złącze pinowe umożliwiające bezpośrednie wpięcie modułu.
- Interfejs magistrali RS232: Obsługuje 2 kanały RS232 (złącze męskie DB9 dostępne przez kabel adaptera).
- Dioda TVS i dioda ESD: Zabezpieczenia układu.
- Wskaźniki statusu UART: Diody LED informujące o aktywności RX/TX dla kanału 0 (RXD0/TXD0) oraz kanału 1 (RXD1/TXD1).

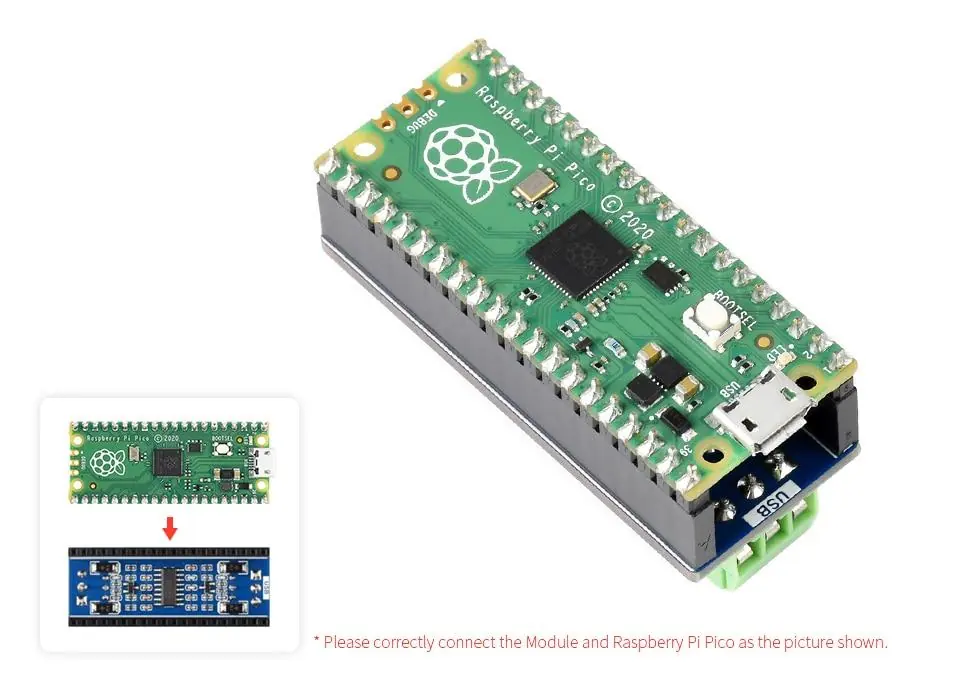

Instalacja i podłączenie
Moduł jest przeznaczony do bezpośredniego montażu na Raspberry Pi Pico. Należy zwrócić uwagę na prawidłowe dopasowanie pinów modułu do pinów Raspberry Pi Pico. Pamiętaj, że Raspberry Pi Pico nie jest dołączone do zestawu i musi zostać zakupione oddzielnie.
Definicja pinów
Moduł wykorzystuje piny Raspberry Pi Pico do komunikacji UART. Poniżej przedstawiono przypisanie kluczowych sygnałów:
- VSYS: Wejście zasilania.
- GND: Masa.
- GP0: UART TX pin (kanał 0).
- GP1: UART RX pin (kanał 0).
- GP4: UART TX pin (kanał 1).
- GP5: UART RX pin (kanał 1).
Praktyczna pomoc
Typowe problemy
Brak komunikacji RS232
Sprawdź, czy moduł jest poprawnie wpięty w piny Raspberry Pi Pico oraz czy diody statusu UART (RXD/TXD) reagują na przesył danych.
Brak zasilania modułu
Upewnij się, że pin VSYS otrzymuje prawidłowe napięcie zasilania.
Przed użyciem
- Upewnij się, że posiadasz Raspberry Pi Pico (nie jest dołączone do zestawu).
- Sprawdź poprawność orientacji modułu względem pinów Raspberry Pi Pico.
- Upewnij się, że używasz odpowiedniego kabla adaptera, jeśli korzystasz ze złącza DB9.
Ilustracje i schematy
- Schemat 'What's on Board' wskazuje lokalizację transceivera, złączy, diod zabezpieczających oraz wskaźników LED.

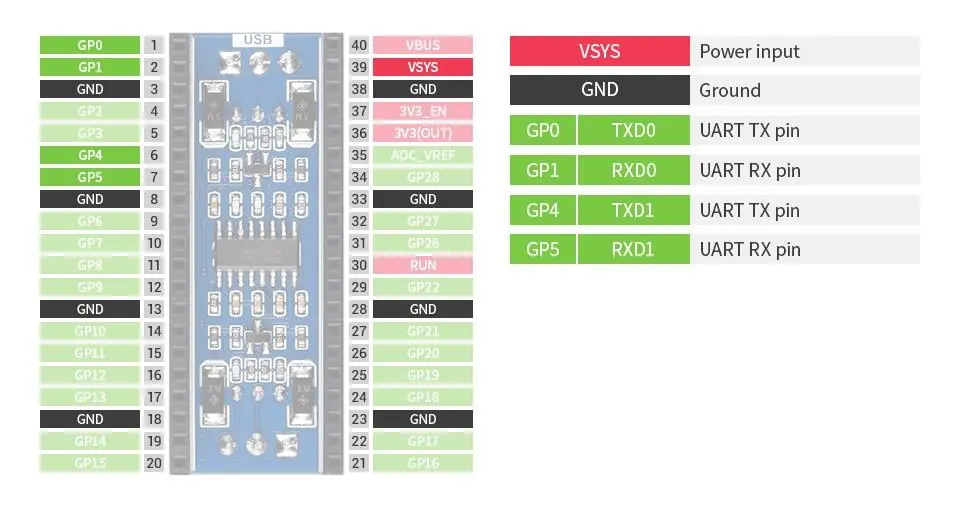

- Schemat pinów (Pinout Definition) pokazuje mapowanie pinów GPIO Raspberry Pi Pico na funkcje UART modułu.
Zgodność modelu
- Moduł jest dedykowany dla Raspberry Pi Pico.
